自行车侧装式骑行水壶固定支架结构

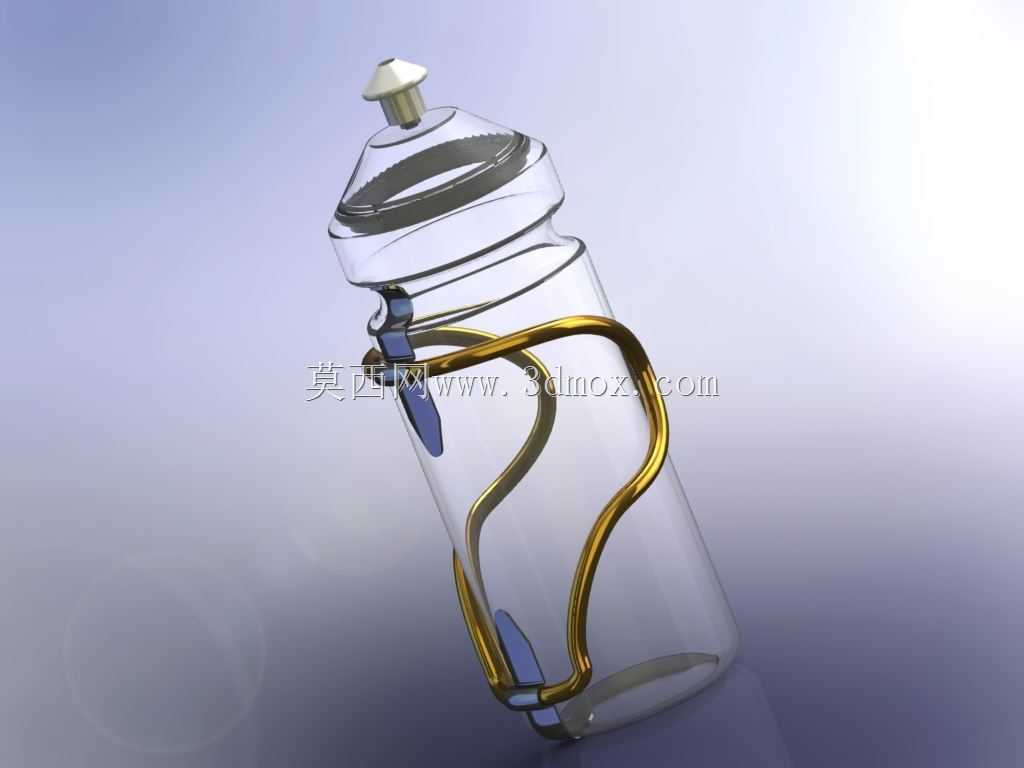

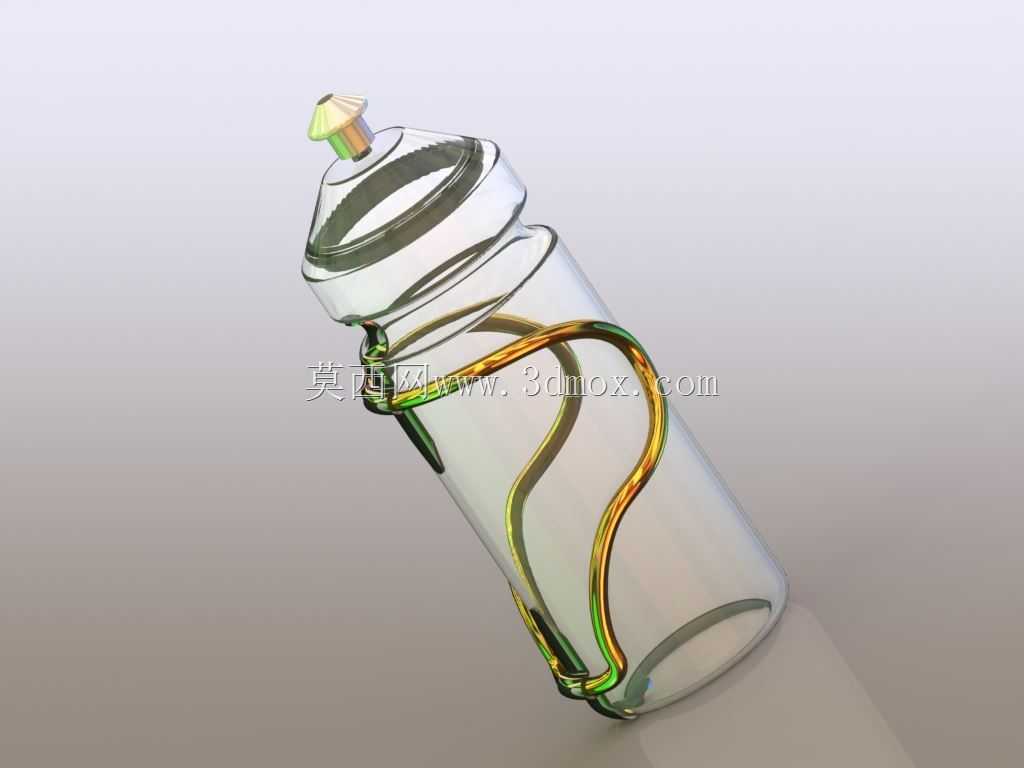

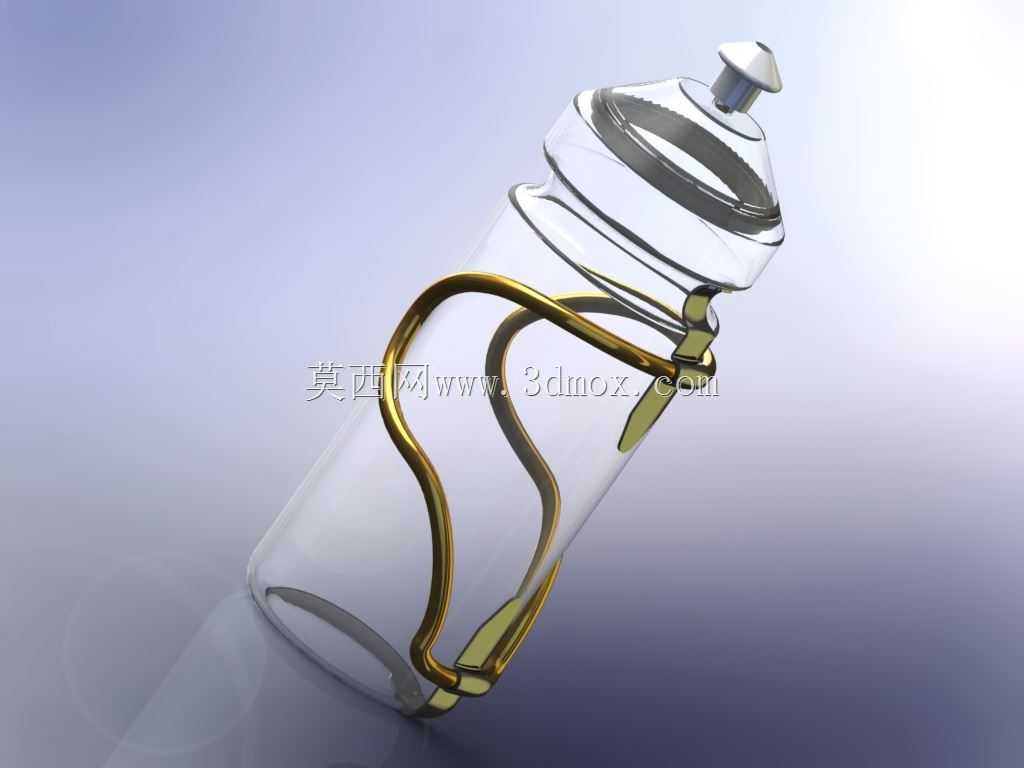

　　这款水壶固定支架主要适配公路车、山地车等运动自行车的车架安装位，日常骑行场景中，骑行者可直接将标准口径运动水壶卡入支架，无需额外绑带或紧固件，单手即可完成取放操作，适配长距离骑行、日常通勤、户外越野等多种使用场景，解决骑行过程中水壶携带不便、取放卡顿的常见问题。支架主体采用弧形环抱式结构，主支撑臂沿水壶瓶身曲面做贴合设计，接触位置设置软质缓冲垫，既可以避免硬质支架刮花水壶表面，也能在颠簸路面行驶时减少水壶晃动产生的异响，防止水壶因震动松脱掉落。两侧的弹性卡臂做了变径弧度处理，可兼容直径65mm到80mm区间的常规运动水壶，不管是窄口径的专业骑行水壶，还是稍宽的普通矿泉水瓶，都能获得足够的卡紧力，不会出现过紧难以拔出、

　　过松无法固定的问题。设计过程中优先考虑安装兼容性，支架底部预留两个标准安装孔位，孔距匹配自行车车架上通用的水壶架安装螺孔间距，可直接用M5螺丝固定在车架立管、下管位置，不需要额外打孔或者加装转换座，安装后整体突出车架的厚度控制在35mm以内，不会在骑行过程中剐蹭骑行者腿部，也不会超出车把、脚踏的转动边界，避免转向、踩踏时出现干涉。结构受力层面，主承重臂采用一体弯折成型的流线型结构，受力路径从底部承托位置直接延伸到两个安装固定点，放置满水水壶时，承重载荷可均匀分散到两个安装位，不会出现单点位应力集中导致的支架断裂问题，整体承重上限可达到1.5kg，完全满足常规满水骑行水壶的承重需求。支架的侧开口设计做了导向倒角处理，

　　取放水壶时不需要完全垂直向上拔出，侧方倾斜一定角度即可取出，对于小尺寸车架、或者安装了车架包的车型，这种侧取结构可以避开周边附件的遮挡，比传统垂直取放的支架适配性更强。表面处理上，金属支撑臂做了抛光圆角处理，所有边缘位置都做了倒钝，没有尖锐棱角，安装和使用过程中不会划伤手部或者刮蹭车架漆面。缓冲垫采用嵌入式安装结构，卡在支撑臂的预留卡槽内，长期使用不会出现脱落移位的问题，即使在雨天、泥水环境下使用，也能保持缓冲防滑的效果。从建模逻辑来看，这款支架的曲面完全贴合常规水壶的瓶身弧度，建模过程中先以标准水壶的外轮廓曲面做参照，偏移出支架的贴合面，再根据受力需求调整支撑臂的截面尺寸，在保证结构强度的前提下尽可能减少材料用量，

　　实现轻量化的设计目标，整体重量控制在合理区间，不会给整车增加多余的负重。实际装车测试时，在连续颠簸的越野路面，支架对水壶的固定力足够，不会出现水壶窜动的情况，取放时的阻尼感适中，戴骑行手套也能单手完成操作，不需要双手配合，不会影响骑行过程中的操控安全性。
