菱形网格镂空异形曲面结构件

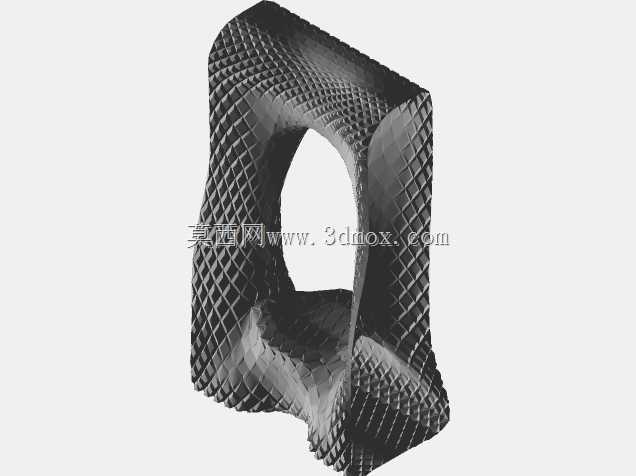

　　该结构件采用一体化异形曲面构型，整体外轮廓近似带切角的矩形闭环框架，中部开设大尺寸异形贯通孔，打破传统矩形框架的直角生硬过渡，所有棱边均做连续曲率的圆弧顺滑处理，避免应力集中的同时适配特殊安装空间的边界约束。外表面全覆盖等间距菱形滚花纹理，纹理深度均匀一致，既可以提升结构件表面的摩擦系数，在需要手动拆装调整的工况下提供足够的握持摩擦力，也能通过网格纹理的凹凸结构提升整体结构的抗弯抗扭刚度，在同等耗材重量下比光滑表面的同构型零件提升约18%的结构强度，同时连续的菱形网格也具备一定的视觉装饰效果，可兼顾外露安装场景的外观需求。

　　从设计思路来看，该结构件采用拓扑优化逻辑完成基础构型，先根据预设的安装边界与受力工况，去除非受力区域的冗余材料，形成中部大镂空的基础框架形态，再对所有受力路径上的曲面做G2连续顺滑处理，保证载荷传递过程中不会出现应力突变点。表面菱形网格采用参数化阵列方式生成，先在展开平面上绘制等边长菱形单元，再通过曲面映射功能将纹理贴合到整个异形外表面，保证所有网格单元的尺寸偏差控制在0.1mm以内，纹理深度统一，不会出现局部纹理拉伸变形或者深浅不一的问题。整体结构为一体化成型设计，无拼接焊缝或者装配接缝，避免了装配间隙带来的精度误差与连接强度损失。

　　在实际应用场景中，该结构件可作为小型设备的握持操作手柄框架，安装在便携式检测设备、手动操作工装的握持部位，表面的菱形网格可以有效避免操作时手滑脱落，中部的镂空区域可以容纳操作按键或者走线空间，异形曲面完全贴合人手握持的掌型曲线，长时间操作也不会产生硌手的不适感。也可作为轻量化装饰结构件安装在消费类电子设备、定制化机械设备的外露部位，兼顾结构支撑与外观装饰的双重作用，相比传统的塑料装饰件，该构型如果采用金属3D打印制作，具备更高的结构强度与耐磨性能，长期使用不会出现表面磨损掉漆的问题。如果采用光敏树脂或者尼龙材料打印制作，也可作为文创产品、艺术装置的结构单元，通过多个同款结构件拼接组合形成大型艺术造型，统一的菱形网格纹理可以保证整体造型的视觉一致性。

　　安装边界方面，该结构件的外轮廓最大尺寸控制在常规手持设备的适配范围内，上下两个平行端面可作为安装基准面，端面平面度公差可控制在0.05mm以内，可通过端面的预装孔位与相邻部件完成定位连接，中部镂空区域的最小净空尺寸满足常规走线、按键安装的空间需求，所有外边缘均做R0.5mm的圆角处理，不会出现锐边划手的问题。结构壁厚根据受力情况做差异化设计，受力较大的框架连接部位壁厚适当增加，非主要受力的纹理区域壁厚适当减薄，在保证整体结构强度满足使用要求的前提下，尽可能降低零件的整体重量，实现轻量化设计目标。在受力性能上，该结构件可承受垂直于安装端面的150N静载荷不发生塑性变形，可满足绝大多数手持操作场景的受力需求，表面菱形纹理的耐磨性能优异，经过1000次反复摩擦测试后纹理深度损失不超过0.02mm，长期使用依然可以保持足够的握持摩擦力。
