机床四轴用猛虎虎钳安装转接法兰盘

　　这款转接件是针对车间现有旧款第四轴转台与猛虎系列虎钳安装适配需求设计的专用连接结构，日常加工场景里，不少车间的四轴转台服役年限较长，原配的夹具安装接口和新采购或者不同批次的虎钳安装孔位存在错位、孔径不匹配、定位基准不统一的问题，要是直接在转台台面上打孔改装，不仅会破坏原有转台的安装基准面，后续更换其他夹具时还会出现定位精度丢失的问题，做这么一个转接盘就能完全避免对原有设备的不可逆改动。

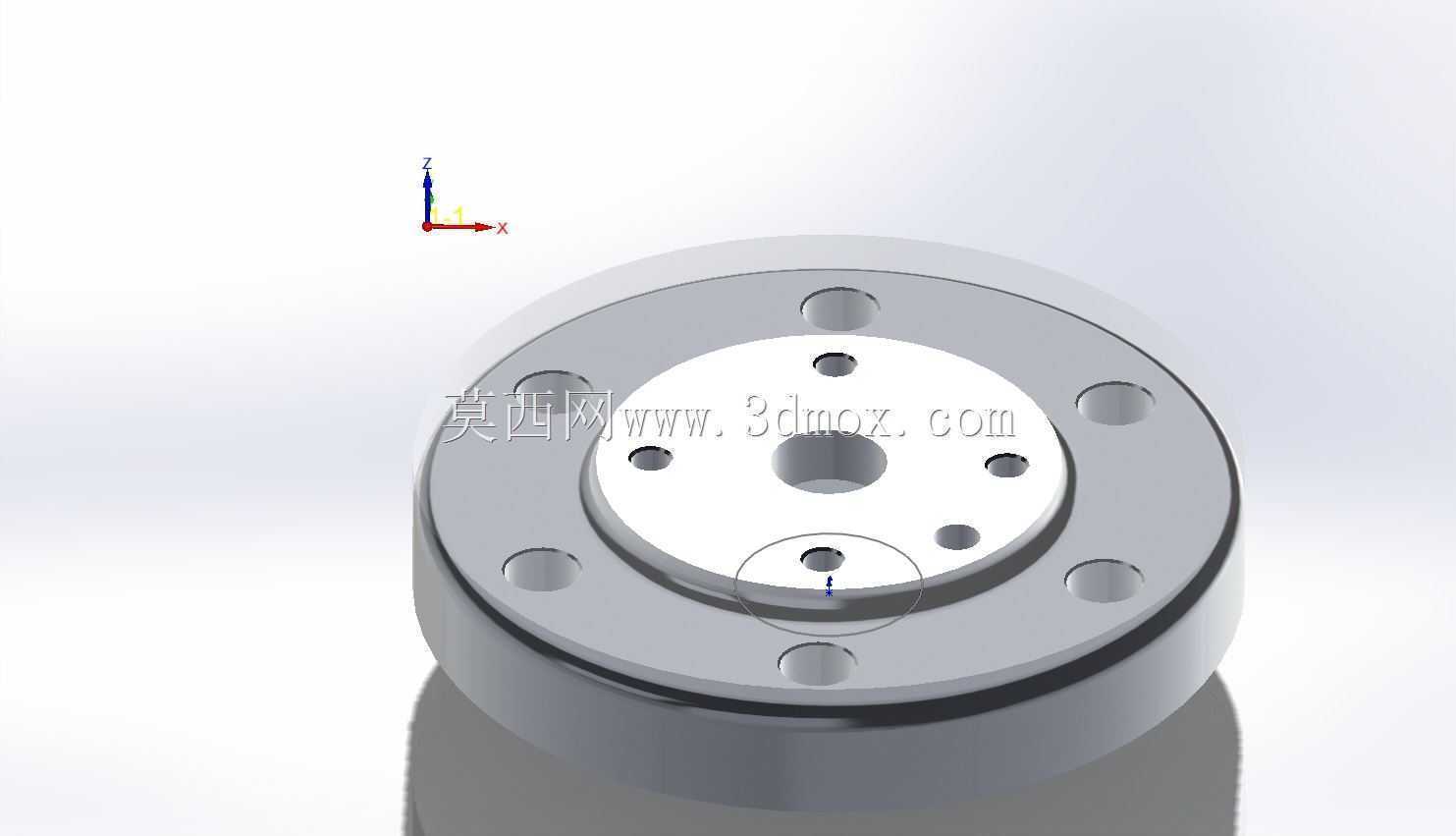

　　从实际功能来看，这个转接件承担了两个核心作用，一是基准传递，转接盘下端的定位止口完全匹配旧四轴转台的端面定位孔，装配时能直接卡入转台的定位基准，保证转接盘自身的回转中心和四轴的回转轴线完全重合，不会出现偏心带来的加工尺寸偏差；二是接口转换，上端面的孔位完全按照猛虎虎钳的安装孔位布局加工，包括对应的定位销孔、螺栓过孔，虎钳装上去之后不需要额外打表找正就能保证钳口的平行度、垂直度满足加工要求，能大幅减少换装夹具的辅助时间。

　　设计的时候特意没有做背面的1定位接头，这是考虑到现有车间的手动车床上就能完成整个零件的加工，不需要额外上加工中心做背面的复杂结构，备货加工的时候工序更简单，普通车工就能完成全部车削工序，钻床就能搞定所有孔位加工，加工门槛低，小批量备货的时候成本控制更灵活。整个零件的主体是圆盘式结构，下端的法兰边做了一圈均布的沉头安装孔，用来穿螺栓把转接盘锁紧在四轴转台的端面上，沉孔的深度刚好能把螺栓头完全埋入法兰平面以下，不会突出平面影响上端虎钳的安装贴合度；上端的凸台直径和虎钳的底部安装凹槽完全匹配，凸台上的中心孔是避让孔，用来避开四轴转台端面的中心顶尖或者出水孔，周围的小孔分为两类，一类是和虎钳定位销匹配的高精度铰孔，装配时敲入定位销就能完成虎钳的快速定位，另一类是螺栓过孔，位置和虎钳底部的安装螺纹孔一一对齐，穿入内六角螺栓就能完成虎钳的锁紧固定。

　　安装边界上，转接盘的最大外圆直径比四轴转台的法兰外径小5mm，装配之后不会超出转台的外轮廓，不会和机床的防护门、周边排屑结构产生干涉；整体厚度控制在32mm，装配之后虎钳的安装高度比直接装在转台面上仅高出30mm左右，不会过多占用Z轴的加工行程，对于行程本来就不算充裕的中小型加工中心来说，这个厚度设计能尽可能保留更多的有效加工空间。零件的所有安装面都做了粗糙度要求，和转台贴合的下端面、和虎钳贴合的上端面平面度控制在0.01mm以内，端面和内孔定位止口的垂直度控制在0.008mm以内，完全能满足精密加工时的夹具装夹精度要求，日常用来加工铝件、钢件的四轴联动工序时，不会因为转接件的刚性不足出现振刀、夹持偏移的问题。

　　实际使用的时候，只需要先把转接盘通过下端止口定位到四轴转台上，拧紧法兰边的一圈固定螺栓，再把猛虎虎钳对准上端的定位销放上去，拧紧安装螺栓就能完成整套夹具的安装，整个换装过程不需要反复打表找正，新手也能在十分钟内完成换装，相比之前自己做垫块、配打孔的安装方式，不仅装夹效率提升明显，加工出来的零件位置度一致性也更好，适合多品种小批量的四轴加工场景做备货件使用，哪怕转接盘出现磨损，直接更换新的备件就行，不会损伤价值更高的四轴转台和虎钳本体。
