翻边衬套式滑动轴承结构设计

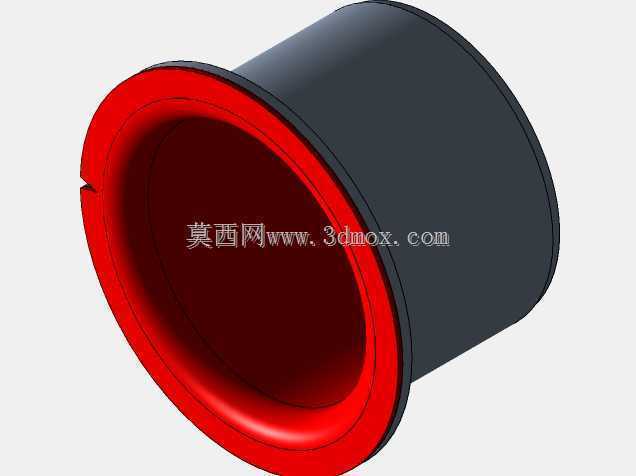

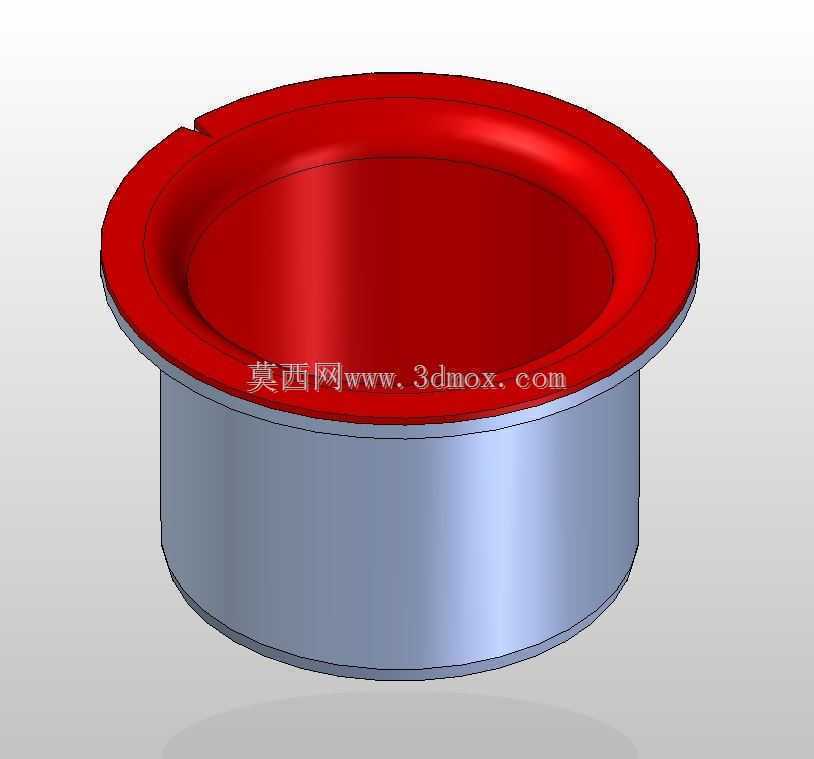

　　这款带翻边结构的筒状滑动轴承衬套，多用于旋转支承部位的径向与轴向复合承载场景，在中小载荷、中低速运转的传动系统中十分常见，比如小型电机输出端、轻工输送设备辊轴支承、农用机械操纵杆铰接位、汽车辅助传动机构的定位支承点都能见到这类结构的身影。不同于纯径向承载的直筒衬套，端部一体成型的外翻边结构，能够在衬套压入座孔后直接抵靠在安装基座的端面，无需额外加装轴向定位挡圈，既可以承受一定的轴向窜动力，避免衬套在往复振动工况下出现轴向窜动脱出的问题，也能简化安装工序，减少装配时的零件数量，降低现场装配的出错概率。

　　从结构设计逻辑来看，筒身部分为等壁厚圆柱结构，外圆面设计为高精度光滑圆柱面，与安装基座的座孔采用过盈配合实现固定，压装时需要保证外圆与座孔的同轴度公差，避免压装后内孔出现变形导致轴件卡滞。内孔面为与适配轴颈配合的滑动工作面，表面粗糙度要求控制在合理区间，既保证运转时的摩擦阻力足够小，也能留存适量润滑介质形成稳定油膜，减少干摩擦带来的异常磨损。端部翻边的外径尺寸大于筒身外圆，翻边的厚度根据轴向承载的载荷大小做匹配设计，翻边与筒身衔接处做了圆弧过渡处理，避免应力集中导致的翻边根部断裂问题，这一点在频繁启停、存在冲击载荷的工况下尤为关键，很多衬套早期失效都是因为衔接处直角结构产生应力集中，在反复载荷作用下出现裂纹最终导致翻边脱落。

　　安装边界方面，这类衬套的筒身长度需要根据安装基座的壁厚做匹配，保证压装后筒身端面不超出基座另一侧的安装面，避免与相邻传动部件产生干涉；翻边的外径需要大于座孔直径，同时要预留足够的端面抵靠接触面积，保证轴向受力时单位面积压力在材料许用压应力范围内；内孔直径与适配轴颈采用间隙配合，配合间隙根据工作温度、载荷大小、转速高低做调整，高温工况下需要适当放大间隙补偿热膨胀量，高速轻载工况下可以适当缩小间隙提升运转精度。

　　实际选型应用时，需要结合工况的载荷特性调整细节参数：如果是存在径向冲击载荷的场景，可适当增加筒身壁厚提升整体抗变形能力；如果是轴向载荷占比更高的场景，可适当加大翻边外径增加端面承压面积；如果是长期无维护的润滑困难场景，内孔面可设计储油槽结构，预先填充润滑脂延长维护周期。这类一体成型的翻边衬套相比分体式的衬套加挡圈结构，整体刚性更好，装配累计误差更小，在安装空间紧凑、无法布置挡圈槽的支承部位，是性价比极高的支承解决方案。建模过程中需要重点关注翻边与筒身衔接处的圆角特征，不能为了建模省事直接做直角拼接，否则不仅不符合实际加工工艺要求，后续做有限元受力分析时也会在直角处出现应力奇异，导致仿真结果失真，无法准确评估部件的实际承载能力。同时外圆面的压装导入倒角也不能遗漏，压装端的外圆倒角可以引导衬套顺利压入座孔，避免压装时切坏座孔表面影响配合牢固度，翻边侧的内孔倒角则可以引导轴件顺利穿入，避免装配时轴件锐角刮伤内孔工作表面破坏润滑层。
