L型双孔槽叉形连接固定支架

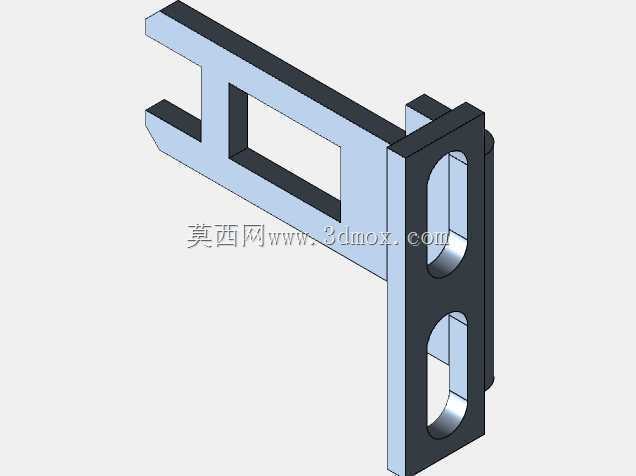

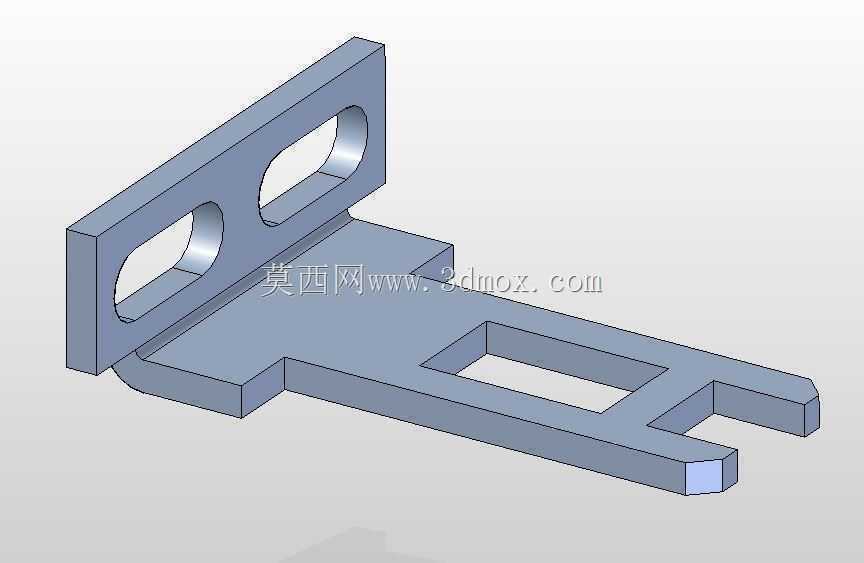

　　这款L型结构的连接固定支架，在轻工输送线、小型自动化装配工位、仓储分拣设备的辅助构件安装场景中十分常见，主要承担相邻构件的位置固定、载荷传递与安装位微调功能，属于设备辅件里的基础连接类零件。从结构设计逻辑来看，整体采用L型弯折的钣金成型思路，垂直立板上开设两个长圆形调节孔，这类孔型的设计初衷是抵消安装面的加工累计误差，允许支架在安装时沿孔长方向做±3mm范围内的位置调整，无需在安装基座上重新扩孔，大幅降低现场装配的修配工作量；水平底板末端做叉形开口设计，开口中间预留矩形镂空，一方面是为了匹配对应连接件上的凸台定位结构，实现快速卡接预定位，另一方面也能在不降低结构刚性的前提下减少零件整体重量，降低材料耗用成本。

　　从安装边界尺寸来看，垂直立板的两个安装孔中心距按照常规五金辅件的通用安装模数设计，适配市面常见的M6、M8规格内六角圆柱头螺钉安装，孔边距预留足够的扳手操作空间，不会出现螺钉拧紧时工具与立板侧壁干涉的问题；水平底板的叉形开口宽度与对应连接件的插片厚度做间隙配合设计，单边间隙控制在0.15mm以内，既保证插接时的顺畅度，又能避免连接后出现过大的横向窜动。零件所有棱边均做0.5mm的倒钝处理，没有尖锐毛刺，避免装配操作人员被划伤，也能减少应力集中导致的弯折处开裂风险。

　　在实际工况使用中，这类支架常被用来安装小型光电传感器、管线固定卡扣、小型气动元件的安装座，也可作为轻型防护罩的侧边连接支座使用，承受的静载荷通常不超过50N，动态载荷下的抗疲劳性能经过弯折处的圆角过渡优化，在常规工业车间的振动环境下不会出现焊缝（注：该零件为一体冲压弯折，无焊接结构）开裂或者螺钉松动的问题。设计阶段特意将水平底板的厚度比垂直立板加厚0.5mm，是因为水平段除了承担垂直方向的压载荷，还要承受叉形开口处传来的横向剪切力，加厚处理能提升剪切面的结构强度，避免长期受力后出现叉口变形张开的问题。

　　从建模逻辑来看，这类钣金件的三维建模需要优先确定弯折基准线，先绘制平板状态下的展开轮廓，预留弯折处的R角余量，再通过钣金弯折命令生成L型主体，之后依次切除安装孔、叉形开口与中间镂空结构，最后添加棱边倒钝特征，建模过程中需要严格控制弯折系数与实际冲压加工的参数一致，保证展开后的下料尺寸与生产需求匹配，避免出现成型后安装孔位偏移的问题。零件表面没有多余的装饰性结构，所有特征均服务于安装与强度需求，没有冗余设计，是典型的实用型工业连接构件。
