带法兰翻边自润滑滑动轴承衬套结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:530741
  • 带法兰翻边自润滑滑动轴承衬套结构
  • 带法兰翻边自润滑滑动轴承衬套结构

  日常做设备维保、非标传动结构设计时,这类带法兰翻边的滑动衬套是很容易被忽略但又直接决定整套机构运行寿命的零件,很多新手做结构选型时只盯着轴径、孔径的配合公差选件,往往忽略了轴向窜动限位、安装端面贴合度这些细节,最后装上去跑不了几百小时就出现衬套移位、轴端偏磨的问题,反而增加后期运维成本。

  从实际应用场景来看,这类衬套多用在中低速、重载且存在一定径向偏载的铰接点位,比如工程机械的连杆铰接处、轻工输送线的摆臂转轴位、农用机械的操作杆连接座,还有一些不方便频繁加注润滑脂的封闭传动腔内部——和需要定期打黄油的铜套不同,这类衬套的摩擦面自带自润滑层,安装时只要初始涂一层薄润滑脂做初始磨合,后续长期运行不需要额外补脂,很适合用在维护空间狭窄、拆装难度大的点位。

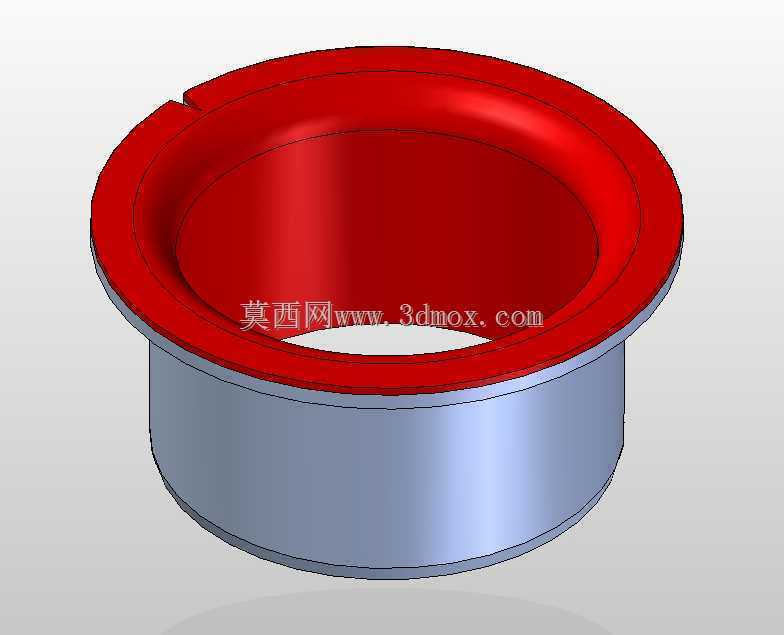

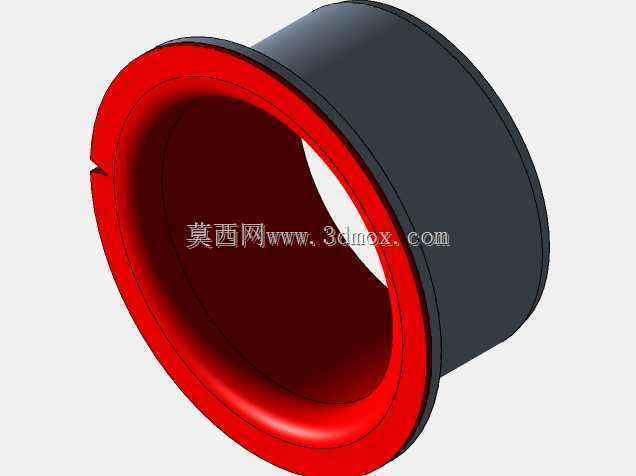

  看这个结构的设计逻辑,首先是下部直筒段的尺寸边界:直筒外径要和安装基座的安装孔保持H7/p6的过渡配合,压装时要保证衬套外壁和基座孔完全贴合,不能有松动间隙,否则运行时衬套跟着轴一起转动,会快速磨坏基座的安装孔,后续维修只能扩孔镶套,反而增加维修工作量;直筒段的内径和适配轴径要保持H8/f7的间隙配合,间隙值不能太小,不然受热膨胀后容易出现抱轴问题,也不能太大,不然径向窜动量超标,会加剧衬套端面和轴肩的磨损。上部的法兰翻边是这个结构的核心设计点,翻边的外径比直筒段大出一圈,压装到位后法兰端面完全贴在基座的安装端面上,一方面能起到轴向定位的作用,不需要额外加轴用挡圈或者端盖做轴向限位,减少装配零件数量,另一方面能承受一定的轴向载荷,当轴受到轴向窜动力时,力会通过轴肩传递到衬套法兰端面,不会把衬套从安装孔里顶出去。翻边顶部做的圆弧过渡结构也很有讲究,很多廉价衬套这里是直角棱边,轴做小角度偏摆时棱边会刮伤轴肩表面,圆弧过渡能让轴在小角度偏斜时和衬套端面保持平滑接触,避免应力集中刮伤配合面。翻边边缘开的那个小缺口是安装定位用的,压装时对准基座上的定位凸点卡进去,能完全避免衬套在孔内发生周向转动,哪怕配合面因为长期使用出现轻微磨损,也不会出现衬套跟转的问题。

  做三维建模的时候要注意几个容易出错的细节:首先是直筒段和法兰翻边的衔接处要做内圆角过渡,不能做直角连接,不然压装时应力集中在衔接位置,很容易出现法兰断裂的问题;其次是自润滑层的厚度要和基体厚度保持合理比例,不能为了追求自润滑性能做的过厚,不然衬套的整体结构强度不够,重载下会出现衬套变形;最后是安装端面的平面度公差要控制在0.02mm以内,压装后法兰端面和基座面不能有缝隙,不然运行时杂质会从缝隙进到配合面里,加速衬套磨损。实际选型安装时还要注意,压装衬套不能用锤子直接敲打法兰端面,要用专用压套工具均匀施力在直筒段的端面,慢慢压入安装孔,不然容易把法兰敲变形,导致端面贴合度差,影响限位效果。另外这类衬套适配的轴表面粗糙度最好控制在Ra0.8-Ra1.6之间,太粗糙会快速磨坏自润滑层,太光滑则不利于润滑膜的形成,反而会增大摩擦系数。
