立式单工位压装作业专用设备结构

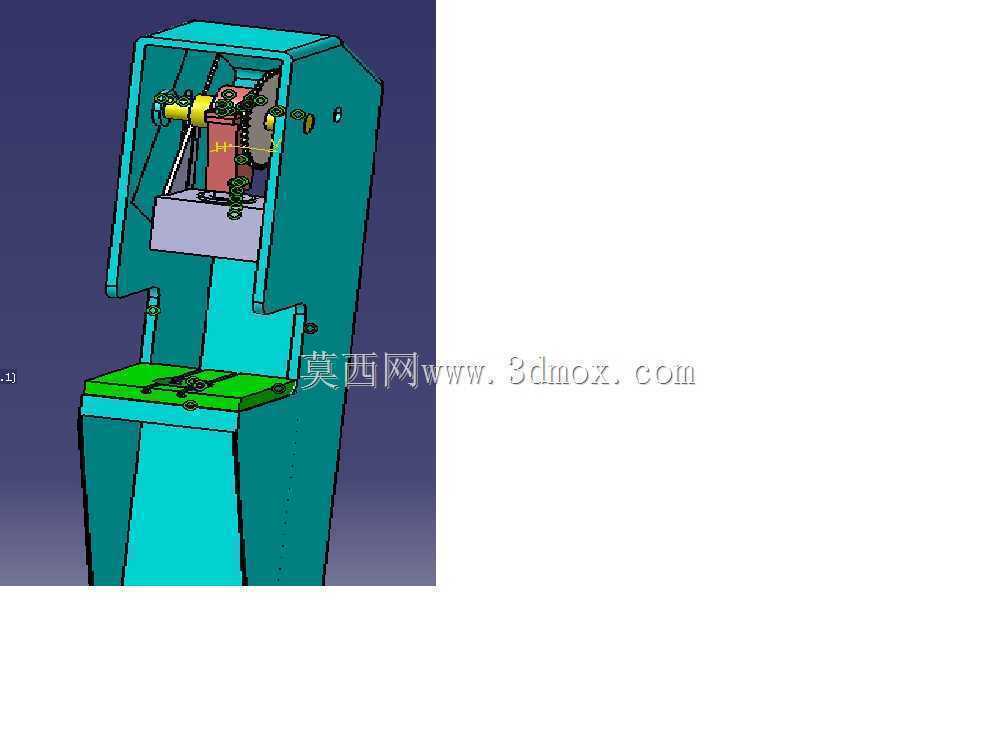

　　从现场产线适配的角度看，这类立式单工位结构的设备，大多布置在小件装配工段的离线工序位，不需要对接整线的高速输送节拍，适合小批量多批次的零件压装、铆接或者简易冲压作业，常见于五金零件加工、汽配小部件装配的车间场景，操作人员站在设备正前方即可完成上下料与作业触发，不需要额外配置复杂的上下料机械手，单班单人即可完成操作，人力适配门槛较低。设备整体采用立式C型开式机架结构，上半部分为封闭的动力仓，下半部分为落地式支撑底座，中间预留的作业开口高度刚好适配操作人员站立作业的手臂操作范围，不需要过度抬臂或者弯腰，符合常规工位的人机工程要求。底座上方设置的带定位槽的工作台面，采用耐磨钢板加工而成，台面预留的T型槽或者固定孔位，

　　可以根据加工零件的外形快速更换适配的工装夹具，不需要对台面板进行二次加工，夹具更换的调试时间可以控制在半小时以内，适配多品类小批量的生产切换需求。上部动力仓内部预留了标准的动力元件安装空间，可以根据实际作业的压力需求，选配气缸、液压缸或者伺服电缸作为压装动力输出单元，仓体侧面预留的检修开口，不需要完全拆解机架即可完成动力元件的维护与参数调整，日常维保的操作空间充足。设备的外形整体占地尺寸控制在一平方米以内，底座的支撑脚采用可调式减震结构，安装时不需要做专门的设备基础，普通的硬化车间地面即可完成调平固定，安装边界要求低，适合在现有车间的空余工位灵活布置，不需要对车间布局做大规模调整。从结构设计的逻辑上看，

　　机架主体采用钢板焊接后整体去应力处理的工艺，避免长期受力后出现机架变形导致的作业精度偏移，C型开口的受力位置做了加厚加强筋处理，在额定压力作业时，开口处的形变量控制在精度允许范围内，保证压装作业的位置一致性。设备前部的作业区域没有多余的突出结构，操作人员上下料时不会出现结构干涉，动力输出端的下方预留了安全防护装置的安装位，可以加装光栅防护或者安全防护罩，避免作业过程中出现安全隐患，符合常规机械设备的安全设计规范。这类结构的设备没有冗余的功能设计，所有结构都围绕单工位压装类作业的核心需求展开，没有配置复杂的数控系统，仅保留基础的动作触发与压力控制模块，设备的故障率低，日常维护只需要定期检查动力元件的密封件与紧固件状态即可，

　　运维成本远低于大型全自动压装设备，适合中小加工企业的工序补位需求。在建模过程中，所有的板件拼接位置都按照实际焊接工艺预留了焊接收缩余量，装配孔位的公差配合按照通用机械加工的公差等级设置，导出的三维结构可以直接作为结构细化设计的基础框架，不需要重新搭建主体机架结构，能够大幅缩短同类设备的设计周期，设计人员只需要根据具体的作业压力参数，选配对应的动力元件与适配夹具，即可完成整套设备的图纸输出。
