多工位铝型材连续弯曲成型加工设备

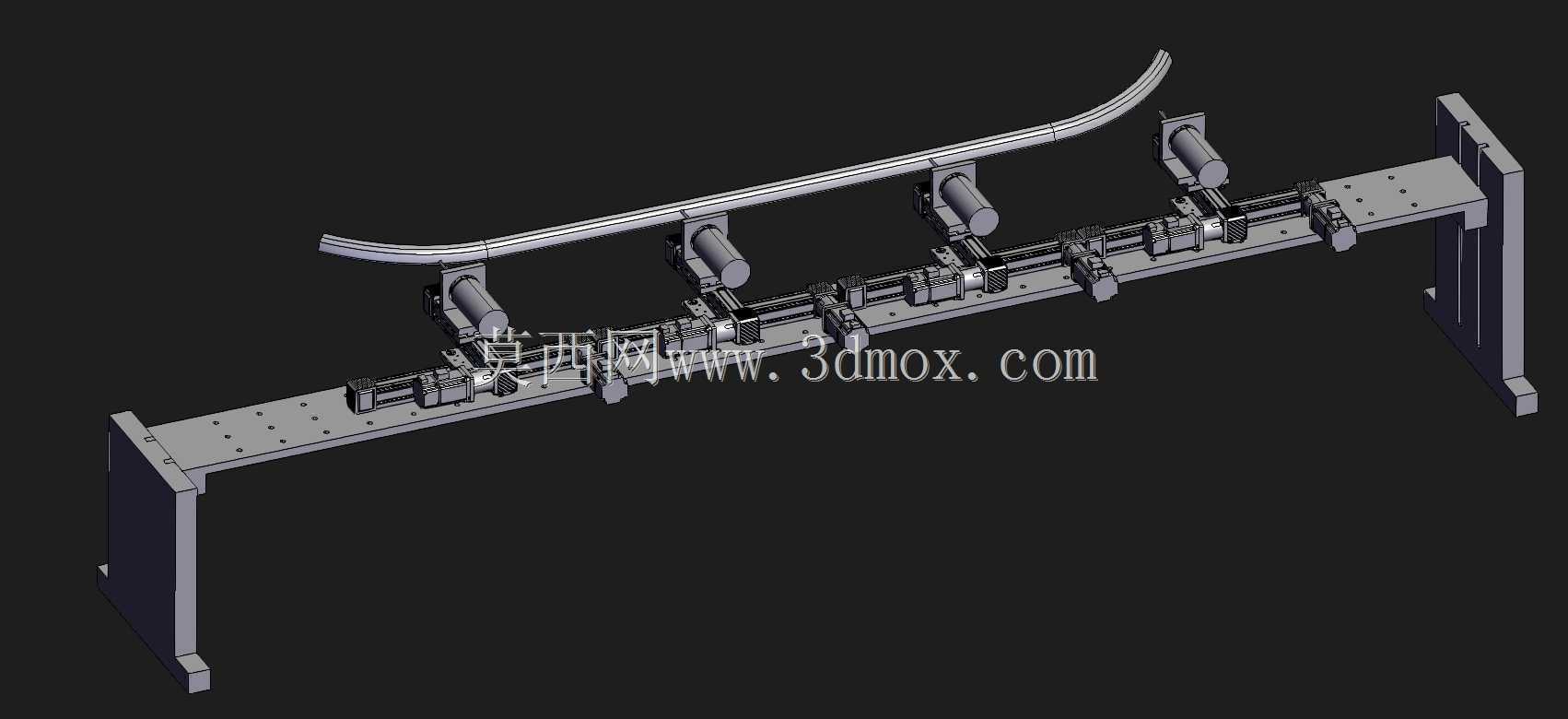

　　这套铝型材弯曲加工设备，主要面向轨道交通内饰型材、建筑幕墙铝型材、新能源汽车电池包边框型材的批量弯曲成型工序，解决长尺寸薄壁铝型材弯曲过程中易出现的截面变形、表面划伤、弧度一致性差的常见工程问题。设备采用双侧立式机架支撑结构，长条形安装底座预留了等间距阵列的T型槽安装位，可根据待加工型材的长度、截面尺寸灵活调整各执行工位的安装位置，适配从1米到6米长度范围内的不同规格铝型材加工需求，底座与地面安装时需保证整体平面度公差控制在0.2mm/米范围内，避免机架受力不均导致的加工精度偏差。

　　设备沿型材送进方向均匀布置多组压紧与弯曲执行单元，每个单元集成了垂直压紧机构、侧向成型推辊以及位置微调组件，垂直压紧机构采用线性导轨导向，配合可调行程的驱动元件，可根据铝型材的截面高度调整压紧行程，保证压紧力均匀作用在型材表面，不会出现局部压痕或压紧力不足导致的型材窜动问题；侧向成型推辊的辊型根据铝型材的截面轮廓做了仿形设计，接触位置镶嵌非金属耐磨材料，避免硬接触划伤铝型材的阳极氧化表面，推辊的进给位置通过丝杆副手动微调，可适配不同弯曲半径的加工需求，最小弯曲半径可做到型材截面高度的8倍，满足绝大多数常规铝型材弯弧的工艺要求。

　　在实际生产场景中，该设备可对接前端的铝型材定尺切割工位、后端的型材校形与下料工位，组成连续的型材加工生产线，相比传统的单头推弯设备，多工位同步成型的结构可有效控制长型材弯曲过程中的内应力分布，减少弯曲后的回弹量，批量加工时的弧度一致性可控制在±0.5mm范围内，大幅降低后续人工校形的工作量。设计过程中重点考虑了薄壁铝型材的加工特性，所有与型材接触的辊轮均做了圆角过渡处理，避免应力集中导致的型材侧壁凹陷，同时各工位的压紧力可独立调整，针对不同壁厚、不同合金牌号的铝型材，可匹配对应的压紧参数，避免薄壁型材被压溃。

　　设备的安装边界需预留足够的操作与维护空间，设备主体宽度方向占用约1.2米，长度方向根据最大加工型材长度配置，操作侧预留不小于0.8米的操作空间，后侧预留不小于0.6米的维护空间，用于调整辊轮位置、检修驱动组件。进料端与出料端可根据产线布局配置导向托辊架，托辊架的支撑面高度与设备工作台面保持一致，避免长型材送进过程中因自重产生下垂，影响弯曲成型的精度。设备的驱动单元采用模块化设计，每个执行工位的驱动组件可独立拆卸，维护时无需拆解整体机架，大幅缩短设备停机维护的时间，适配工厂连续化生产的使用需求。

　　针对铝型材弯曲过程中常见的扭曲变形问题，设备在相邻两个弯曲工位之间设置了侧向导向定位块，定位块的工作面同样做仿形处理，可在型材送进过程中限制其侧向扭转自由度，保证弯曲后的型材平面度符合后续装配要求。整套设备的结构设计优先考虑加工过程的稳定性与参数调整的便捷性，没有冗余的复杂结构，所有调整点位均设置在操作人员可快速触及的位置，换产调整时仅需根据型材参数调整各工位辊轮的位置与压紧行程，单批次换产时间可控制在30分钟以内，适配多品种小批量的铝型材加工场景，也可满足单一品种大批量生产的节拍要求。
