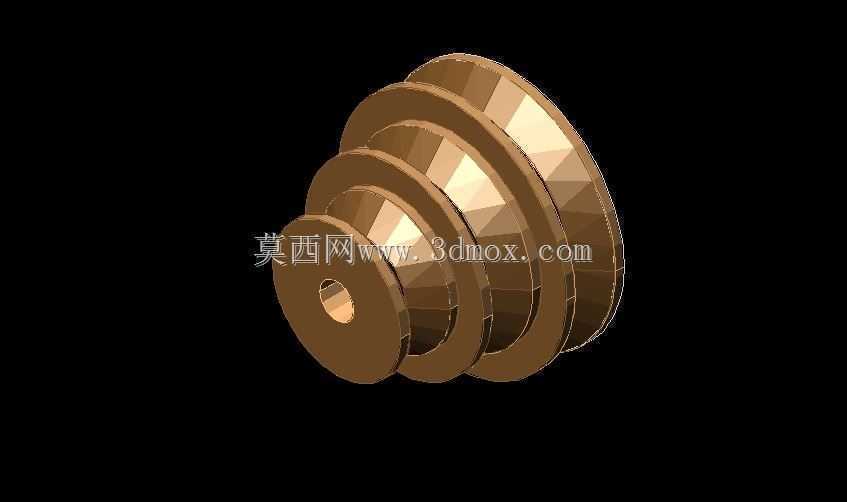

在带传动系统的转速切换场景里,这类多槽阶梯锥形滑轮是非常经典的结构件,常见于台式钻床、小型木工车床、老式谷物脱粒机这类需要手动切换输出转速的民用及通用加工设备上,区别于单一直径的定速带轮,它通过不同直径的轮槽组合,不需要额外配置调速器就能实现多档传动比的切换,结构可靠性高,后期维护成本极低,在对成本敏感、调速档位需求不多的传动场景里应用十分广泛。从实际使用的角度看,这类锥形阶梯滑轮的核心功能是通过三角带在不同直径轮槽上的位置切换,改变主动轮与从动轮的直径比,从而实现输出轴的转速调整,比如小型台钻上配套的这类滑轮,通常会设置3-4个不同直径的轮槽,对应从低速大扭矩钻孔到高速小进给打磨的不同工况需求,
轮槽的锥面角度严格匹配标准三角带的楔角,保证皮带嵌入后侧面能完全贴合,减少传动过程中的打滑损耗,同时阶梯式的锥面过渡做了圆弧倒角处理,切换皮带位置时不会刮伤皮带的橡胶层,延长三角带的使用寿命。设计这类滑轮的时候,首先要匹配传动系统的额定功率,计算每个轮槽对应的传动比,确认不同档位下的线速度在三角带的允许线速度范围内,避免高速档时皮带离心力过大出现脱槽、打滑的问题,低速档时要校核轴孔的键槽抗剪切强度,保证大扭矩输出时不会出现键槽崩裂的失效情况。轮体的材质通常根据载荷大小选择,小载荷的民用设备多采用铸铁一体铸造成型后再做机加工,成本低廉且减震性好,载荷稍大的工业场景会采用45号钢锻造后加工,轮槽表面做淬火处理提升耐磨性能。
从安装边界来看,这类滑轮的中心轴孔为通孔设计,配套平键连接实现周向固定,轴向通过轴端挡圈或者锁紧螺母限位,安装时需要保证轮体的端面跳动量控制在允许范围内,避免皮带运转时出现轴向窜动导致的磨损加剧,相邻轮槽之间的台阶宽度要预留出三角带的安装间隙,保证切换档位时皮带能顺利卡入对应轮槽,不会出现卡滞、跨槽的问题。轮体的中心轮毂部分做了加厚处理,提升轴孔配合的接触面积,避免长期交变载荷下轮毂出现开裂,轮辐部分根据轮体直径大小选择实心或者辐板式结构,小直径的锥形滑轮多采用实心结构,加工工艺更简单,大直径的会采用辐板结构减轻整体重量,降低转动惯量,减少设备启动时的冲击载荷。实际选型时需要注意,轮槽的尺寸要和配套使用的三角带型号匹配,
不能出现A型带配B型槽的情况,否则会出现接触面积不足、传动效率下降的问题,同时要确认安装轴的轴径和滑轮中心孔的尺寸公差配合,通常选用过渡配合保证连接的可靠性,同时方便后期拆卸维护。这类滑轮的多槽阶梯设计,本质是把多个不同直径的带轮集成在同一个轮体上,相比多个独立带轮串联安装的结构,大幅缩短了传动系统的轴向安装尺寸,让整体设备的结构更加紧凑,同时减少了多个带轮之间的同轴度误差,提升了传动的平稳性。在长期使用过程中,轮槽的磨损是主要的失效形式,当轮槽侧面磨损量超过一定值后,三角带会出现下沉,导致传动比不准、打滑异响的问题,这时候就需要及时更换滑轮,避免皮带过度磨损出现断裂的安全隐患。设计建模时,要注意每个轮槽的尺寸精度,槽的角度、深度、槽间距都要严格符合对应皮带型号的标准尺寸,锥面的过渡要平滑,不能有尖锐的棱角,避免运转时产生应力集中,同时要做动平衡校核,尤其是高转速工况下使用的滑轮,动平衡精度要达到对应等级,避免运转时出现振动过大的问题,影响设备的整体稳定性。
