流体输送用离心式螺旋桨结构设计

　　在流体输送、物料搅拌类设备的核心做功部件选型中，离心式螺旋桨的结构合理性直接决定整套设备的运行效率与工况适配性。这类部件常应用在中低粘度流体的循环输送、反应釜内物料均质搅拌、污水处理环节的水体推流、小型给排水设备的动力输出端，不同工况下的叶片曲面弧度、安装轴孔公差、叶片扭转角度都会根据实际介质特性做针对性调整。

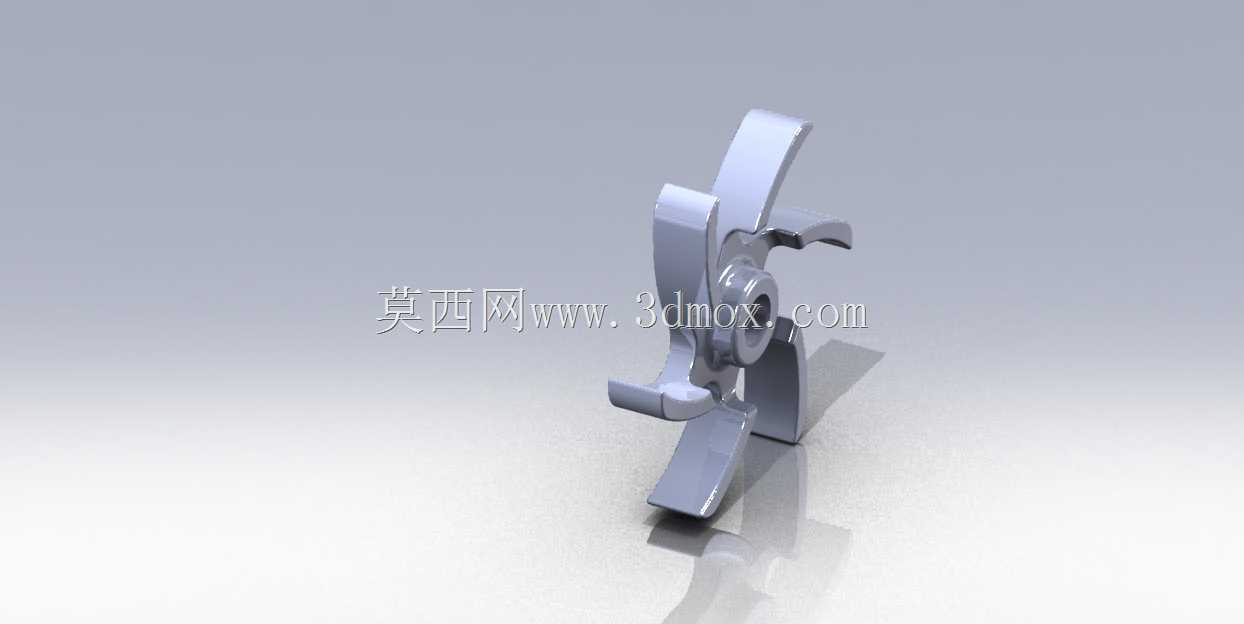

　　从结构设计逻辑来看，这款离心螺旋桨采用多叶片空间扭转构型，叶片从轮毂位置向外缘平滑过渡，径向延伸过程中持续改变翼型攻角，能够在旋转过程中同时产生轴向推流与径向离心抛射的复合流场，区别于普通轴流桨仅能推动流体沿轴向运动的特性，这种复合流场可以有效避免搅拌罐内的物料沉积死角，也能在输送工况下降低流体在叶轮腔道内的湍流损耗。轮毂位置采用同轴通孔设计，孔位预留了标准键槽安装位，能够与对应直径的传动主轴实现周向固定，安装时只需保证桨叶端面与主轴轴线的垂直度公差在0.05mm以内，即可避免高速旋转时产生的动不平衡量超标，减少传动端的轴承磨损。

　　实际选型匹配时需要重点关注安装边界尺寸，这款螺旋桨的外缘回转直径适配常规小流量流体设备的腔体内径，安装时桨叶外缘与腔体内壁的间隙需控制在3-8mm区间，间隙过大会导致流体回流降低输送效率，间隙过小则容易因为加工装配误差出现叶片擦碰腔壁的故障。叶片的厚度从根部到外缘逐渐递减，根部位置做了圆弧过渡处理，能够分散旋转时的离心应力，避免长期交变载荷下出现叶片根部断裂的问题，外缘位置做了小圆角钝化处理，既可以降低流体切割时的噪音，也能减少输送含微小颗粒介质时的叶片磨损速率。

　　在不同应用场景下，这款螺旋桨的适配转速区间也存在差异，用于清水类低粘度介质输送时，可匹配较高转速获得更大的输出流量，用于含有一定纤维杂质的污水搅拌或输送时，可适当降低转速，避免纤维缠绕在叶片根部影响动平衡。设计建模过程中，叶片的曲面采用空间样条曲线拟合生成，每一个截面的翼型角度都经过流场仿真验证，确保流体在叶片表面的流动附着性，减少脱流带来的效率损失与振动问题。轮毂的轴向长度经过优化，既保证了与主轴的配合接触面积足够传递扭矩，又不会因为轴向尺寸过长增加不必要的流体阻力。

　　从装配维护角度来看，这种整体式结构的螺旋桨没有额外的拼接缝隙，不存在长期使用后缝隙积料、焊缝腐蚀的问题，日常维护只需定期检查叶片表面的磨损情况以及键槽的配合间隙，当叶片外缘磨损量超过原厚度的10%时，就需要及时更换，避免动平衡超标引发的整套设备振动故障。安装时需要注意螺旋桨的旋向与电机输出转向匹配，反向安装会导致流体流向反转，无法达到设计的输送或搅拌效果，部分双向旋转工况下使用时，需要对叶片的正反两面做对称翼型处理，确保正反转时都能输出稳定的流场。
