法兰式浸入型电热油加热装置结构

　　在工业导热油循环温控系统、小型油浴加热工位、液压站油温补偿单元里，这类法兰安装的浸入式电加热装置是核心的热源供给部件，区别于管道外伴热的低效方案，它直接将发热段浸入导热油介质内部，热量通过接触直接传递给油液，热转换效率远高于外置伴热结构，能在较短时间内将油液提升到工艺要求的工作温度，同时避免外伴热带来的壳体局部过热、热量散逸等问题。

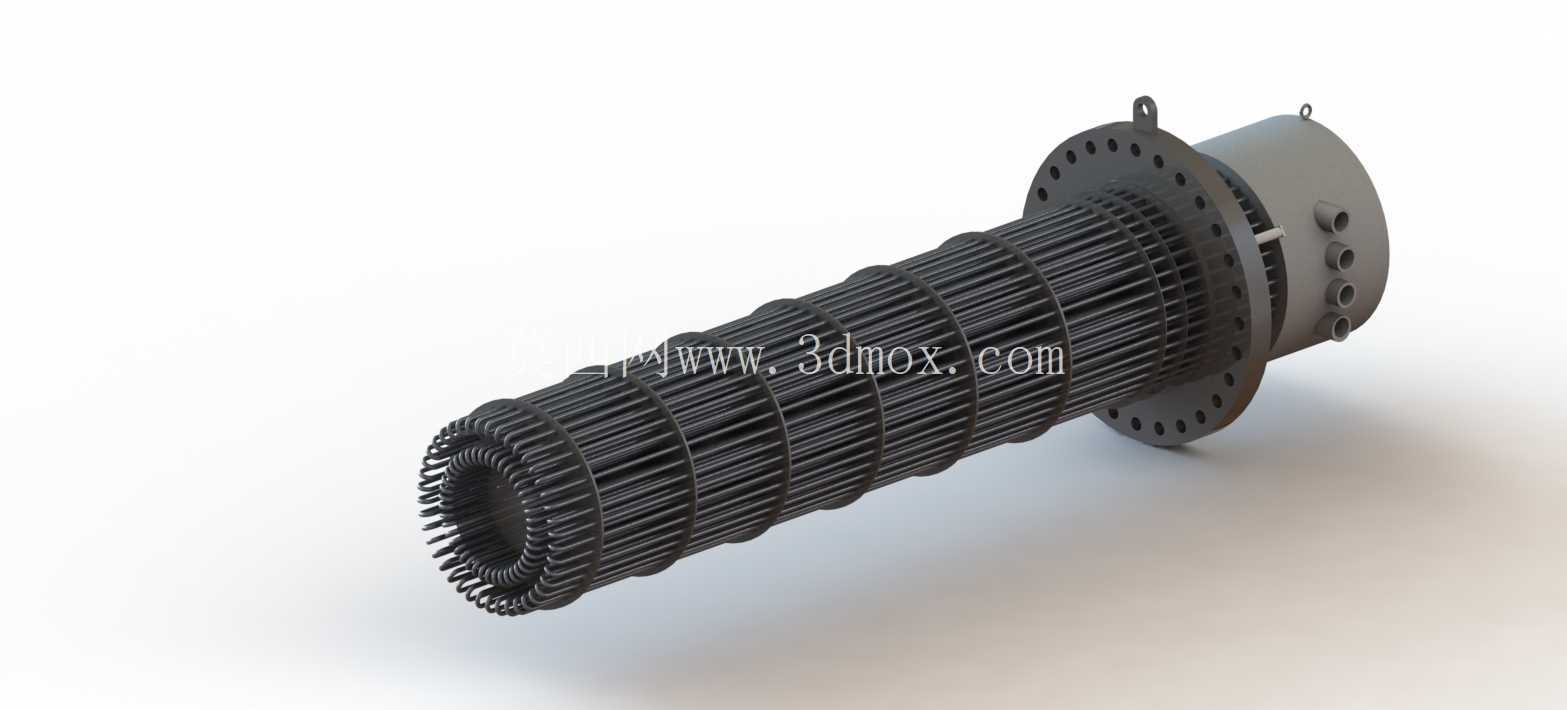

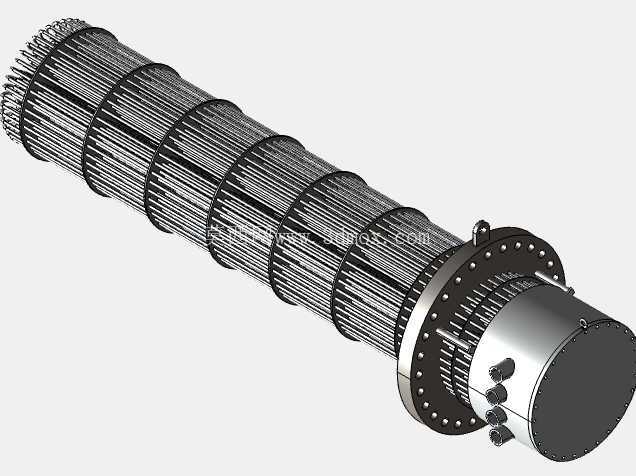

　　从结构设计逻辑来看，该装置采用法兰作为安装基准面，法兰盘上均布的螺栓孔可直接对接在储油腔体、油箱侧壁的配对法兰上，安装时仅需保证法兰密封面的平面度，搭配耐油耐高温密封垫片即可完成密封固定，不需要额外设计复杂的安装支架，大幅降低现场安装的适配成本。发热段采用密集排布的翅片式发热管结构，每根发热管外侧缠绕金属散热翅片，极大扩展了发热元件与油液的接触面积，既可以提升换热效率，又能降低发热管表面的功率密度，避免油液在高温管壁处出现结焦、碳化的问题，延长加热元件的使用寿命。发热管的排布采用环形阵列布局，中心预留足够的油液流通间隙，保证油液在加热段内部可以自然对流，不会出现局部热量堆积的死角，即使在低流速的油腔内部，也能通过自然对流实现热量的均匀扩散。

　　接线端腔体设置在法兰外侧，与油液腔体完全隔离，腔体上预留的接线接口可直接对接外部供电线路，同时腔体内部预留了温度传感器的安装位置，可直接插入测温探头监测发热段的核心温度，配合外部温控系统实现超温断电、恒温控制等功能，避免干烧、超温带来的安全隐患。接线腔体的外壳采用密封结构设计，可阻挡现场的油污、粉尘进入接线部位，适配工业车间多油污、多粉尘的复杂使用环境。

　　从安装边界来看，该装置的核心安装尺寸集中在法兰盘的参数上，配对法兰需要匹配对应公称直径、螺栓孔中心距与螺栓孔数量，安装时发热段的长度需要小于油箱内部的有效深度，保证发热段完全浸入油液中，最低油位需要完全覆盖最上端的发热元件，避免出现干烧工况。接线端需要预留足够的接线操作空间，方便后期线路维护与元件更换，同时接线端的朝向可根据现场安装空间调整，适配不同方向的走线需求。

　　在实际选型应用中，这类加热装置可根据油腔容积、目标升温速率、油液初始温度匹配不同的总功率，单组装置可覆盖从小型实验油浴到中型工业油温机的加热需求，多组并联使用时还可满足大型储油槽的大功率加热要求。结构上没有易损的运动部件，日常维护仅需定期检查接线端子的紧固情况、法兰密封面的渗漏情况，长期使用后可拆出法兰整体清理发热管表面的结焦层，维护操作门槛较低，不需要复杂的专用工具。

　　建模过程中需要重点还原法兰盘的安装基准特征，包括螺栓孔的位置度、密封面的凸台结构，发热管的环形阵列排布需要保证每根发热管的间距一致，翅片的螺旋缠绕特征要还原实际的节距与翅片高度，接线腔体上的接口位置、腔体与法兰的连接过渡结构都需要按照实际装配关系搭建，保证模型可直接用于安装干涉检查、装配模拟、工程出图等场景，为后续的结构改进、选型适配提供准确的三维数据支撑。
