航模遥控2.4G六通道接收机结构设计

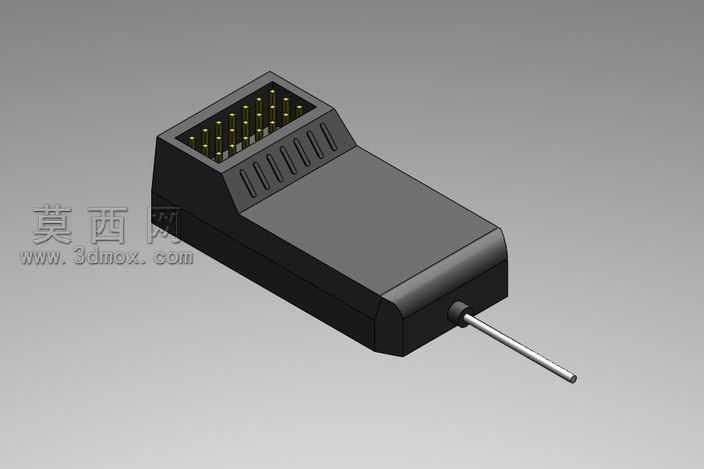

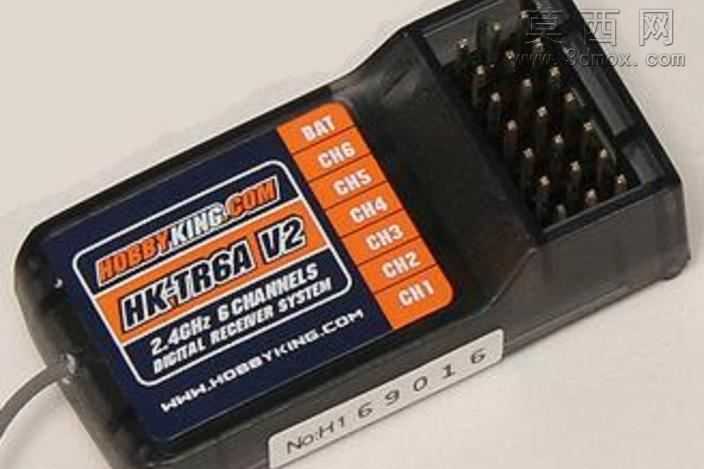

本模型为航模专用2.4GHz六通道接收机的三维结构设计，建模过程以实际量产的接收机实物为参考基准，采用SolidWorks完成全参数化建模，整体结构还原度达到量产级精度。建模阶段首先拆解接收机的核心组成模块，分为信号输出排针座、主控壳体、天线引出端三个核心部分，首先绘制壳体的基础轮廓，采用拔模斜度设计适配注塑成型工艺要求，壳体表面的散热槽采用线性阵列特征完成，每道槽的深度、宽度、间距均参考实物尺寸设定，既保证壳体结构强度，又兼顾内部电路的散热需求。顶部的信号排针座采用阵列建模方式，六组排针的间距、针脚直径、针脚外露长度均严格匹配航模通用舵机、电调的插头规格，排针座与壳体的连接部分设计了定位卡扣结构，无需额外螺丝即可实现排针座与壳体的紧配安装，减少组装工序。天线引出端设计了橡胶护线套结构，建模时对护线套的过线孔径、与壳体的配合公差做了精准设定，既保证天线可以顺畅引出，又能避免天线根部反复弯折导致的线芯断裂问题。渲染阶段采用哑光黑色工程塑料材质赋予壳体主体，还原ABS注塑外壳的真实质感，排针部分赋予镀金金属材质，呈现金属针脚的光泽感，天线部分采用银色金属质感搭配末端的绝缘段设计，整体渲染效果贴近实物外观。结构设计上充分考虑航模使用场景的轻量化需求，壳体壁厚控制在1.2mm，内部预留了电路板安装的定位柱与卡扣位，无需额外固定件即可完成电路板的固定，整体外形做了圆角过渡处理，避免尖锐边角在航模飞行震动中产生应力开裂，同时适配航模机身内部的狭小安装空间，整体体积紧凑，可适配多数固定翼、直升机航模的安装位。
