数控车床滚花切削加工刀具结构

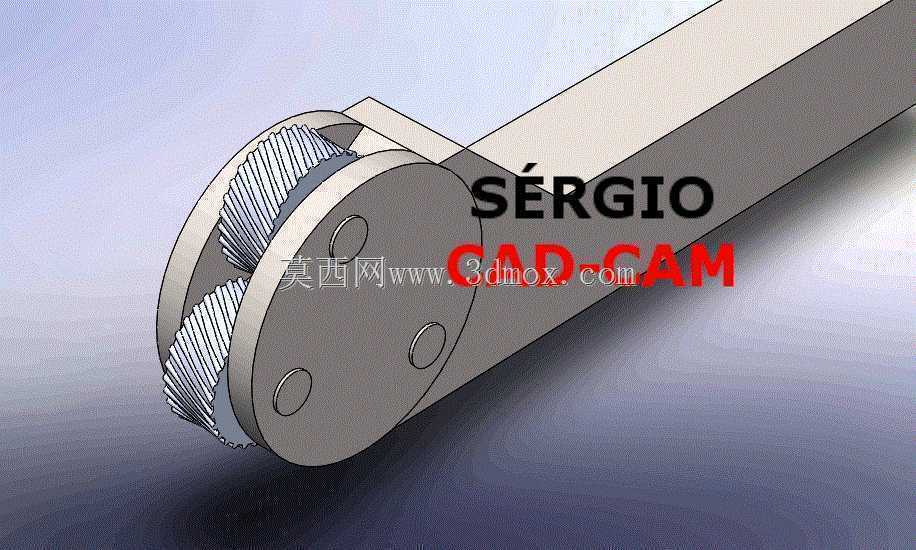

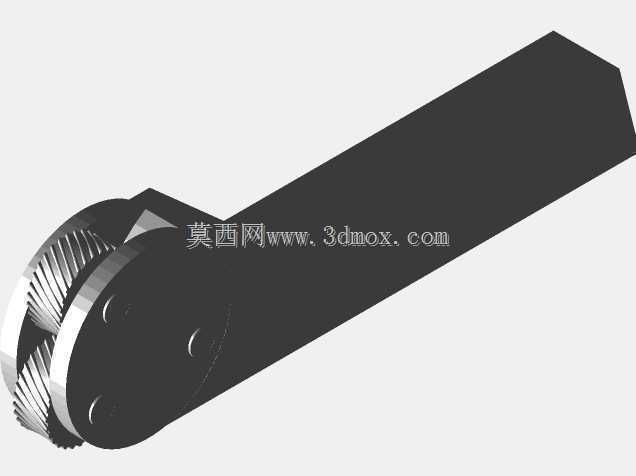

　　这套滚花刀具结构主要适配普通卧式数控车床的刀位安装需求，针对公共事业配套的金属门栓、酒店装饰五金类长轴类零件的外圆网纹滚压加工场景设计，可直接装夹在车床方刀架上完成走刀滚压作业，无需额外加装专用滚花工装，适配多数中小型数控车床的标准刀座安装尺寸。从结构设计逻辑来看，刀体采用方柄夹持结构，柄部截面尺寸匹配常规20mm方刀架的装夹边界，安装时无需加装过渡套，直接压紧即可保证装夹刚性，避免滚压过程中出现振纹、乱纹问题。刀头部分采用双轮斜纹滚压轮布局，两个滚花轮呈对称夹角布置，滚压时两轮同时接触工件外圆，可抵消单轮滚压产生的径向分力，减少工件被顶弯的风险，尤其适合长径比偏大的细长轴类零件滚花加工。滚花轮的齿形参数针对常用的直纹、

　　网纹滚压需求做了适配，轮体采用轴承钢材质热处理硬化，齿部硬度满足常规碳钢、铝合金、铜合金等常用五金材质的滚压寿命要求，轮体通过销轴固定在刀头的开槽位置，销轴与刀头安装孔采用小间隙配合，保证滚花轮转动灵活无卡滞，同时销轴端部设置限位结构，避免高速滚压过程中销轴窜动脱出。设计过程中重点考虑了滚压时的让刀空间，刀头与柄部的过渡位置做了避空处理，滚压靠近台阶轴的轴段时，刀体不会与工件台阶发生干涉，可加工的滚花段距离台阶端面的最小距离控制在3mm以内，满足多数装饰五金、机械连接件的滚花位置要求。实际加工使用时，该刀具无需机床主轴提供额外动力，依靠滚花轮与工件表面的摩擦力带动轮体转动，走刀量根据工件材质调整，加工钢件时走刀量控制在0.1-0.

　　2mm/r区间，加工软质有色金属时可适当提高走刀量，滚压前需在工件表面加注切削油降低齿部磨损，同时避免滚压后纹路出现毛刺。刀体整体采用45号钢调质处理，柄部表面做发黑防锈处理，刀头安装滚花轮的位置做了局部加厚，保证滚压大进给量时刀头不会出现变形开裂问题。两个滚花轮的齿向呈相反角度布置，滚压过程中一次走刀即可成型网纹，无需二次调整角度走刀，相比单轮滚花刀加工效率提升一倍以上，同时成型的网纹均匀性更好，不会出现单轮滚压常见的纹路歪斜、深浅不一问题。安装时需保证刀体的中心高与车床主轴中心高一致，误差控制在0.1mm以内，中心高偏高会导致滚花轮齿部受力不均加剧磨损，中心高偏低则容易出现滚压不上纹、纹路浅的问题。

　　刀体的总长度控制在120mm左右，装夹后伸出刀架的长度不超过60mm，最大化提升装夹刚性，减少滚压过程中的振动。针对小直径零件的滚压需求，刀头的两个滚花轮间距做了优化，最小可加工直径6mm的外圆滚花，覆盖常规五金零件的滚花尺寸范围，滚花轮的磨损后可直接拆卸销轴更换同规格轮体，刀体可重复使用，降低刀具使用成本。滚压作业时的径向进给量首次进刀控制在0.2-0.3mm，后续根据纹路成型情况逐步补进，总滚压深度根据齿距要求控制在0.3-0.5mm，避免单次进刀量过大导致工件变形或滚花轮崩齿。
