车床加工用径向稳定支撑工装结构

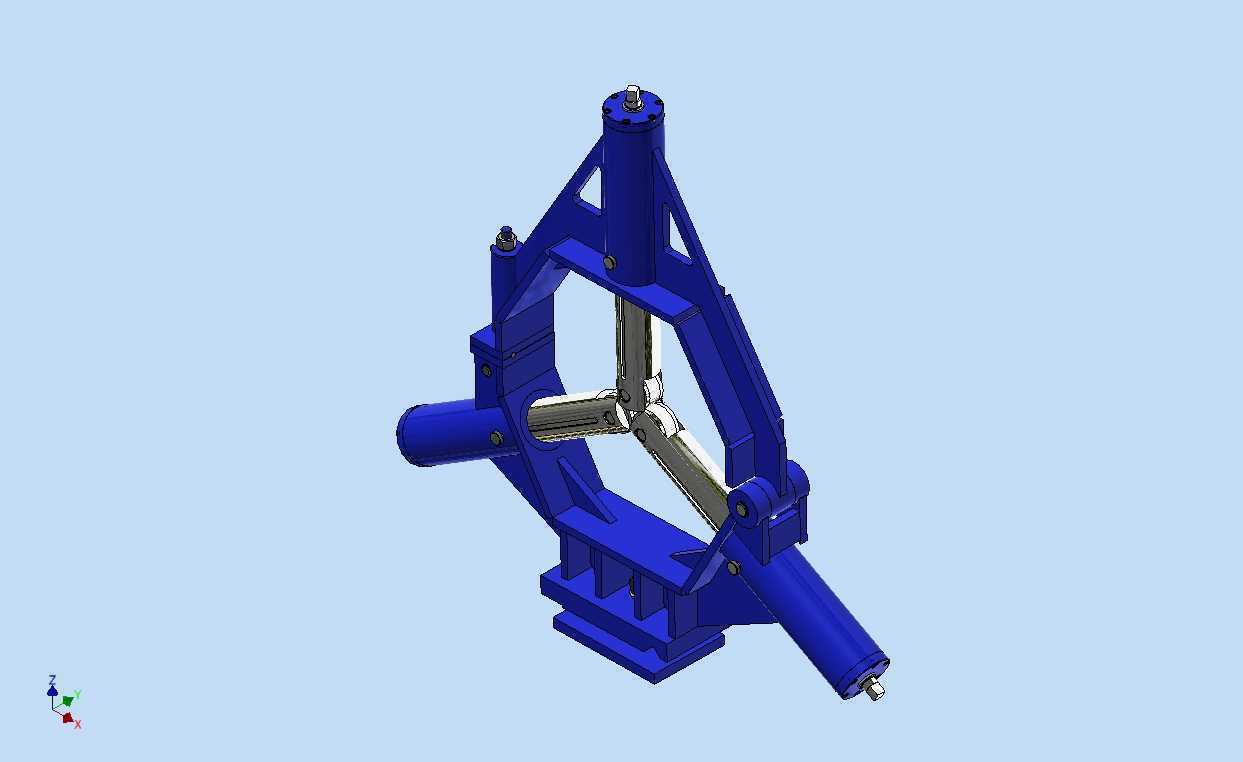

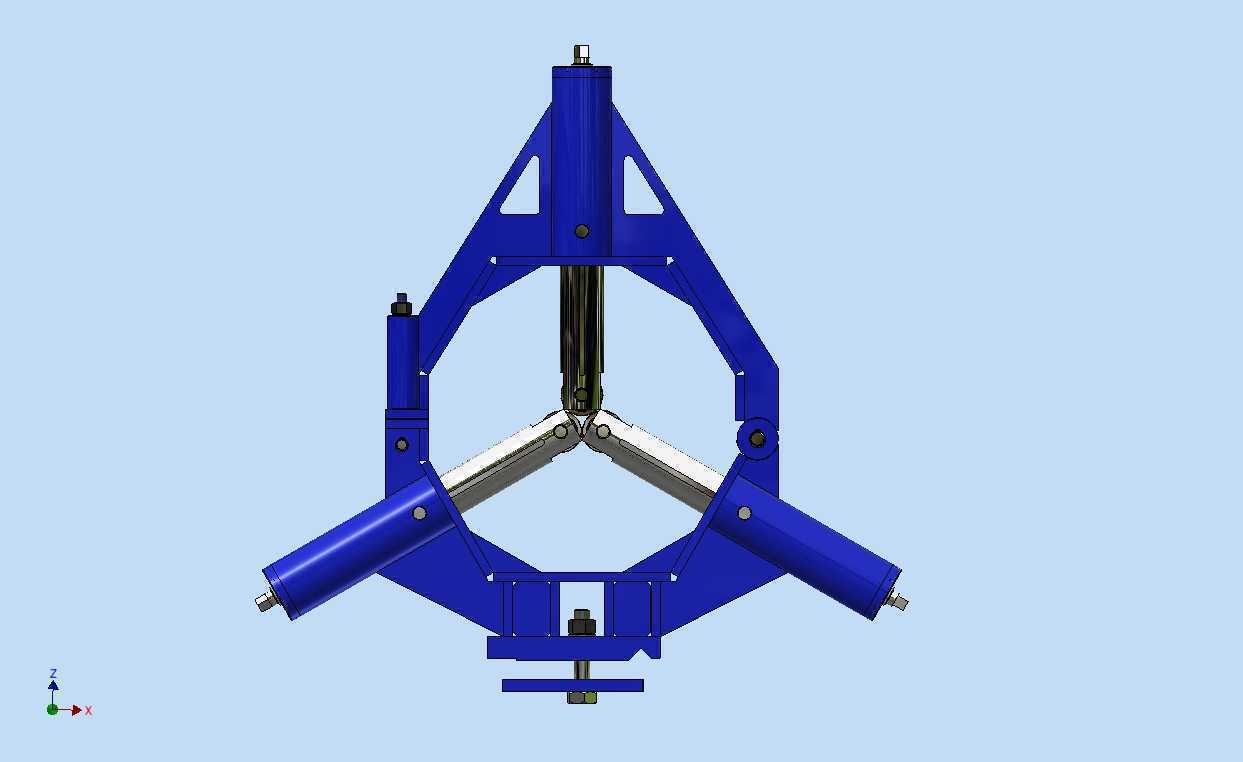

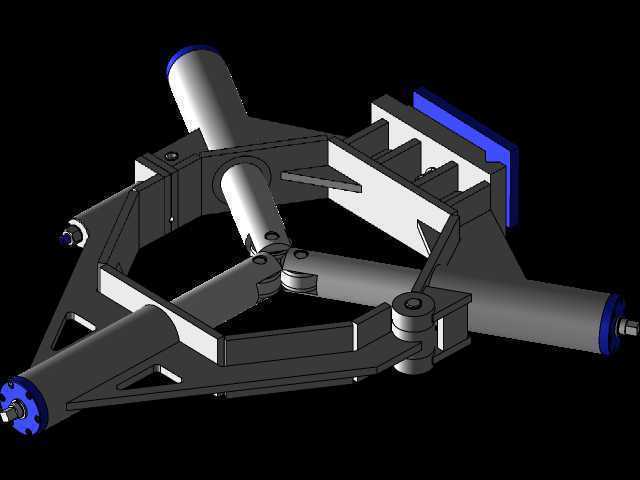

　　在车床进行长轴类、薄壁套类工件的车削加工作业中，工件受切削力径向作用极易产生挠曲变形、振纹，直接影响加工面的圆度、圆柱度精度，严重时甚至会出现工件颤振打刀的情况，这款车床稳定支撑结构正是针对这类加工痛点设计的配套工装。从实际加工场景来看，该结构可适配普通卧式车床、数控车床的床身安装位，替代传统中心架的部分使用场景，相比常规闭式中心架，它采用多向可调的支撑臂布局，三个呈120度分布的支撑执行端可同步或单独调整伸缩量，能适配不同直径范围的回转类工件，支撑端的接触头可根据工件材质更换硬质合金、尼龙、铜质等不同材质的触头，避免划伤已加工表面。设计过程中优先考虑了安装的适配性，整体框架采用镂空式三角加强筋结构，

　　在保证整体刚性的前提下尽可能降低工装自身重量，底座的安装定位面预留了与车床床身导轨匹配的锁紧槽，安装时可沿导轨轴向滑动调整位置，锁紧后可承受大切深下的径向切削反力，不会出现工装移位的问题。支撑臂的调节采用螺杆进给结构，每处调节节点都设置了锁紧机构，调整到合适支撑间隙后可锁死位置，避免加工过程中支撑臂松动导致支撑失效。三个支撑臂的铰接点都做了耐磨衬套处理，长期反复调整也不会出现铰接间隙过大的问题，保证支撑精度的持久性。从安装边界来看，该工装的轴向安装厚度控制在合理范围，不会占用过多的床身轴向行程，可配合跟刀架使用完成超长轴的全行程车削，支撑臂的最大伸缩行程可覆盖从细轴到中等直径盘套类工件的支撑需求，

　　框架的中心通孔直径预留了足够的排屑空间，加工过程中产生的切屑不会在工装内部堆积卡滞。不同于传统中心架需要吊装拆装的笨重结构，这款稳定支撑的分体式框架设计可实现快速开合，工件装夹时不需要从轴端穿入，可直接在工件轴向任意位置扣合安装，大幅降低了长轴、重型工件装夹时的辅助工时。在实际切削测试中，采用该稳定结构支撑的45号钢长轴，在半精车切削参数下，工件的径向跳动量可控制在0.02mm以内，加工表面粗糙度可稳定达到Ra1.6，相比无支撑加工的振纹问题有明显改善，同时支撑结构的阻尼设计可有效吸收切削过程中的高频振动，延长刀具的使用寿命。结构上的多处镂空设计除了减重之外，也方便操作人员观察支撑处的切削状态，及时调整冷却液喷射位置，

　　避免支撑触头与工件干摩擦产生过热问题。支撑端的触头采用快换结构，磨损后不需要拆解整个支撑臂即可快速更换，降低了工装的维护成本。整体结构没有采用复杂的液压、气动元件，纯机械结构的设计可靠性更高，适合车间多油污、多切屑的恶劣加工环境，不会因为切削液、切屑侵入导致调节机构卡滞，日常维护仅需要定期在铰接点、调节螺杆处加注润滑脂即可长期稳定使用。
