Sérgio型卧式数控车床结构设计

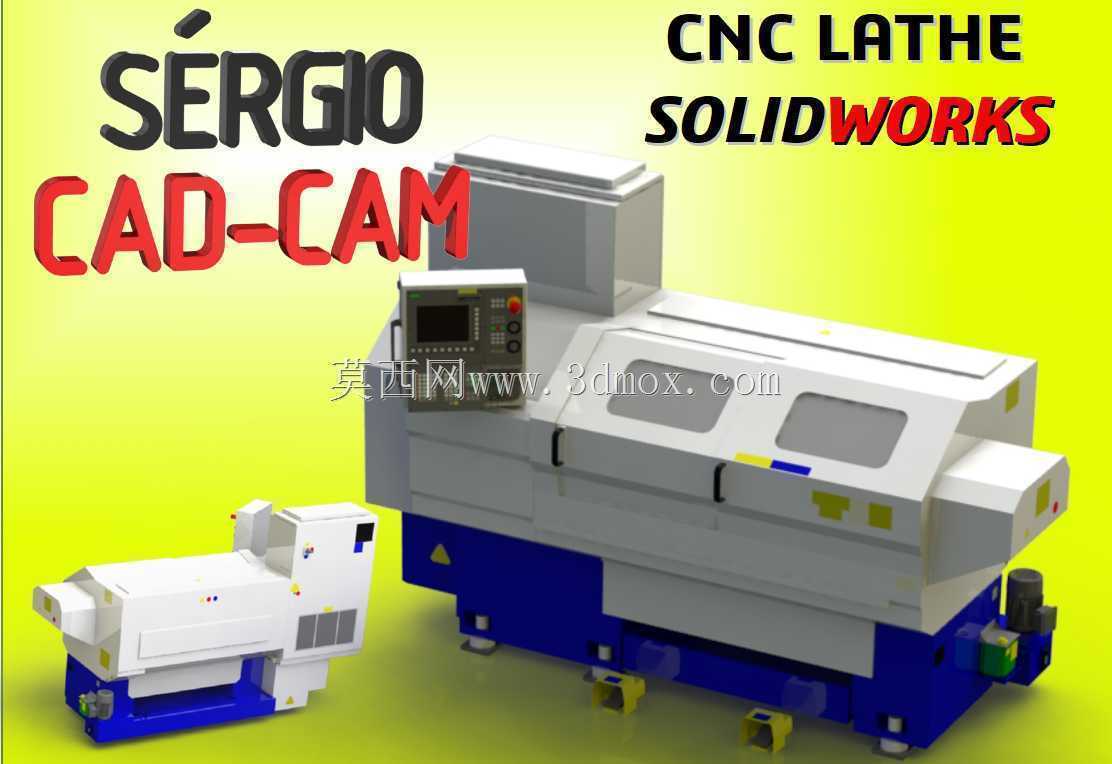

　　这款卧式数控车床的三维结构还原，完全围绕中小批量精密零件加工场景的实际需求搭建，覆盖轴类、盘类零件的外圆、内孔、螺纹、锥面、复杂回转曲面车削工序，适配五金加工、汽配制造、通用机械零件生产等车间的常规加工工位，可直接作为新设备选型参考、产线布局仿真、同类设备改造设计的基础三维参照。从结构布局来看，采用平床身搭配后置刀架的经典排布，床身底部预留的安装地脚孔位完全匹配常规工业厂房的设备安装基础间距，整机横向占地边界控制在2.8米×1.6米区间，操作侧预留的安全操作距离符合车间设备排布的安全规范，无需额外改造厂房地面即可完成就位安装。主轴单元采用前置式主轴箱设计，主轴通孔直径适配常规棒料送料机的对接尺寸，可实现长棒料的连续自动加工，

　　主轴端部的卡盘安装接口符合通用车床的标准连接尺寸，可适配三爪自定心卡盘、四爪单动卡盘及液压卡盘的换装需求，满足不同装夹场景的切换。床身导轨采用矩形滑动导轨结构，导轨面的安装基准面在建模时完全还原实际加工的形位公差要求，Z向行程覆盖最大加工长度范围内的全行程走刀，X向行程满足最大回转直径范围内的径向切削需求，刀架采用卧式多工位电动刀架结构，刀位数量适配常规车削工序的刀具安装需求，换刀行程的运动轨迹在模型中做了完整的干涉校验，确保换刀过程中刀具与卡盘、尾座、工件不会发生碰撞。尾座部分采用可沿床身导轨滑移的结构设计，尾座套筒的伸缩行程适配长轴类零件的顶尖顶紧需求，尾座锁紧机构的安装位置完全还原实际设备的操作空间，

　　方便操作人员在装夹长工件时快速完成尾座的锁紧固定。冷却系统的管路排布沿床身内侧走线，冷却喷嘴的位置对准切削区域，可在加工时直接将切削液喷射到刀具与工件的接触位置，带走切削热量同时冲除切屑，排屑器的安装接口位于床身前部下方，可直接对接车间的链板式排屑装置，无需额外改造排屑通道。电气柜的安装位置位于机床左侧后部，柜内预留的电气元件安装空间完全匹配数控系统、伺服驱动器、接触器等元件的排布尺寸，电气柜的散热通风口位置避开了切削液飞溅的区域，防止加工过程中切削液渗入柜内造成电气故障。操作面板悬挂于机床前部右侧，面板的旋转支架可实现多角度调整，方便操作人员在不同装夹位置都能清晰观察屏幕并完成操作，面板上的按钮排布符合数控车床的常规操作逻辑，

　　急停按钮的位置处于操作人员可快速触达的区域，满足设备操作的安全规范。整机的防护结构采用半封闭钣金防护，前部的防护门可沿导轨滑移打开，方便工件装夹与刀具更换，防护门的观察窗采用透明耐冲击材料，可在加工过程中清晰观察切削状态同时阻挡切屑飞溅，钣金防护的接缝处做了折弯防水结构，防止切削液从接缝处渗漏到机床外部。建模过程中对所有运动部件的行程极限都做了位置标注，主轴的最高转速适配范围、进给轴的快移速度对应的结构强度都做了对应结构的匹配，比如丝杠的支撑座采用固定-支撑的安装结构，可承受进给过程中的轴向切削力，导轨的压板间隙调整结构也完全还原实际设备的调整方式，方便后续维护时的间隙校准。这款模型的结构细节完全贴合实际量产数控车床的生产制造逻辑，没有冗余的装饰性结构，所有外露的部件都对应实际的功能需求，比如吊环的安装位置位于整机重心的正上方，方便设备吊装时保持平衡，调整垫铁的安装位置对应床身的主要承重点位，可在设备安装时完成水平度的精准调整。对于从事机床设计、产线规划的工程人员来说，这个模型可以直接用来做加工单元的布局仿真，验证机床与上下料设备、送料机、接料装置的对接尺寸，也可以作为同类机床改型设计的基础参照，通过调整主轴参数、行程范围快速衍生出不同加工规格的车床结构方案，减少从零开始建模的重复工作量。
