内孔加工用数控车削刀具结构设计

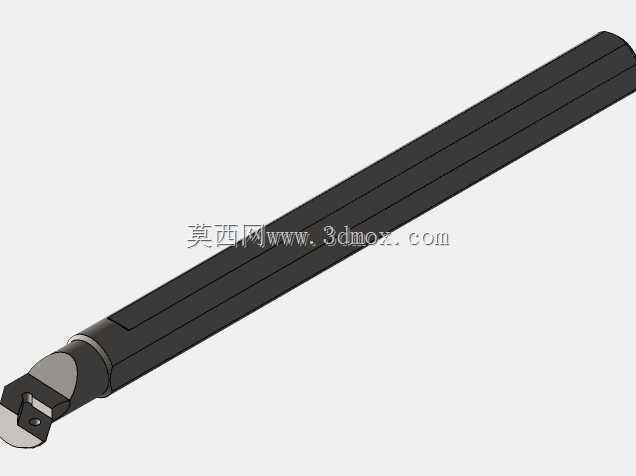

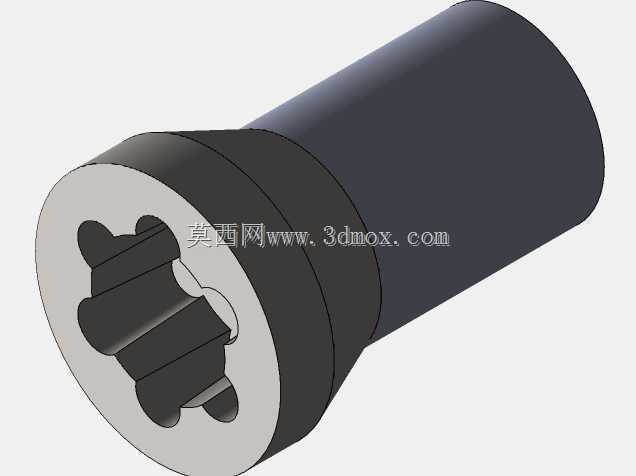

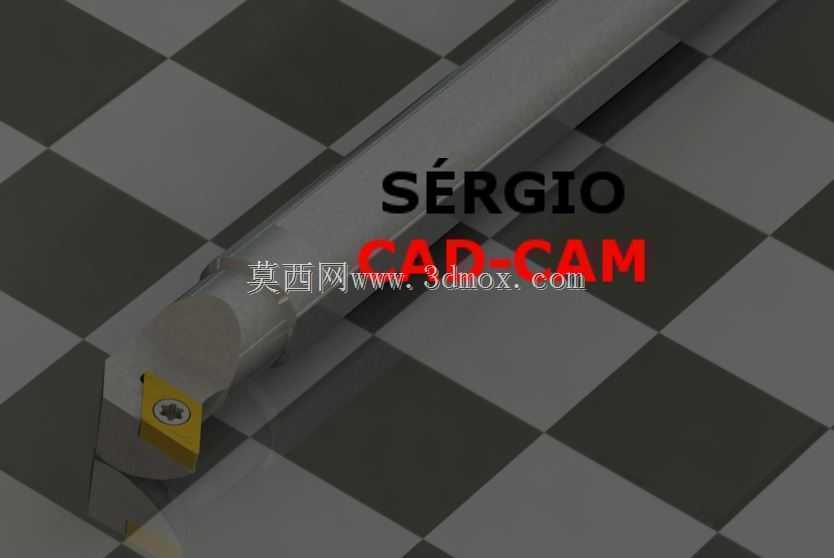

　　这款内孔车削刀具主要面向回转类零件的内腔加工场景，在常规数控车床、通用卧式车床的内孔工序中承担核心切削作用，可完成盲孔、台阶孔、内孔端面的粗精加工走刀，适配碳钢、合金钢、有色金属等多种常见工件材料的切削需求。从结构设计逻辑来看，刀体采用整体硬质合金基体搭配可转位刀片的组合形式，刀杆的长径比经过多轮切削仿真验证，在保证刀体刚性的前提下尽可能提升内孔加工的深度覆盖范围，避免深孔加工过程中出现刀体振颤、让刀导致的孔壁锥度、表面粗糙度超差问题。刀片的夹紧结构采用偏心式压紧设计，相比传统的压板式夹紧，该结构的压紧元件不会突出刀体轮廓，在小直径内孔加工时不会与孔壁发生干涉，同时刀片更换操作便捷，无需完全拆卸压紧元件即可完成刀片转位，

　　能有效减少生产线换刀的辅助时间。刀头部分的切削角度经过针对性优化，主偏角设置为95度，既可以保证径向切削力的合理分配，减少加工薄壁内孔时的工件变形，又能兼顾台阶孔端面的车削需求，无需更换刀具即可完成相邻工序的加工；刃口处做了0.05毫米左右的倒棱处理，在不显著增大切削阻力的前提下提升刃口抗冲击性能，应对断续切削工况时可有效降低崩刃风险。从安装边界来看，刀杆的夹持段采用标准圆柱柄设计，直径公差控制在h6级别，可适配常规车床的刀套、刀架夹持孔，安装时无需额外定制适配夹具，夹持段的长度预留足够的锁紧空间，保证高速切削时刀体不会出现打滑、偏移。刀体内部设计有贯通式冷却通道，切削液可直接从刀头附近的喷嘴喷出，

　　精准喷射到切削热集中的刀片与工件接触区域，相比外部冷却方式，可大幅提升冷却效率，带走更多切削热量，延长刀片使用寿命，同时帮助冲排内孔加工时产生的切屑，避免切屑在孔内堆积刮伤已加工表面。在实际加工应用中，这款刀具可适配的最小加工内孔直径根据刀杆规格不同覆盖12毫米到50毫米区间，最大加工深度可达到刀杆直径的4倍，走刀参数可根据工件材料硬度调整，粗加工时进给量可设置在0.15到0.3毫米每转，切削速度根据材料不同控制在80到200米每分钟区间，精加工时可适当提升切削速度、降低进给量，保证内孔的尺寸精度与表面质量。设计过程中针对刀体的应力集中区域做了圆弧过渡处理，刀头与刀杆的衔接处没有直角突变结构，

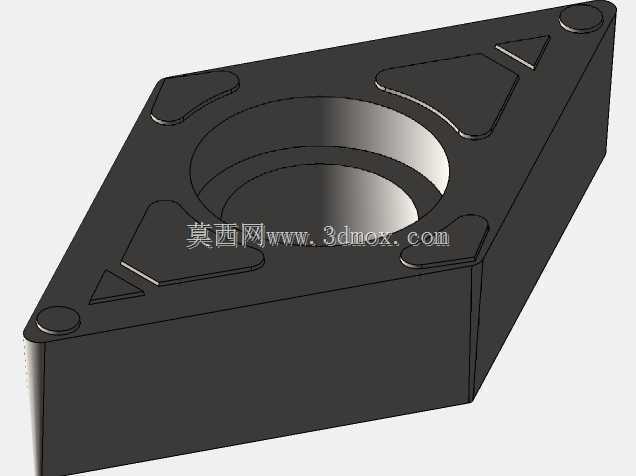

　　可避免切削过程中应力集中导致的刀体断裂问题，刀体表面做了黑化处理，提升表层耐磨性能，减少切屑刮擦对刀体的损伤。刀片的选型适配通用的菱形可转位刀片，用户可根据不同的加工材料更换对应涂层的刀片，无需更换整个刀体，降低生产现场的刀具库存成本。在排屑设计上，刀头的排屑槽经过曲面优化，可引导切屑形成合适的卷曲形态，顺着内孔方向顺利排出，避免长切屑缠绕刀杆的问题，尤其在钢件的连续切削场景中，稳定的排屑表现可大幅降低操作人员的清理频次，提升加工过程的自动化连续运行能力。
