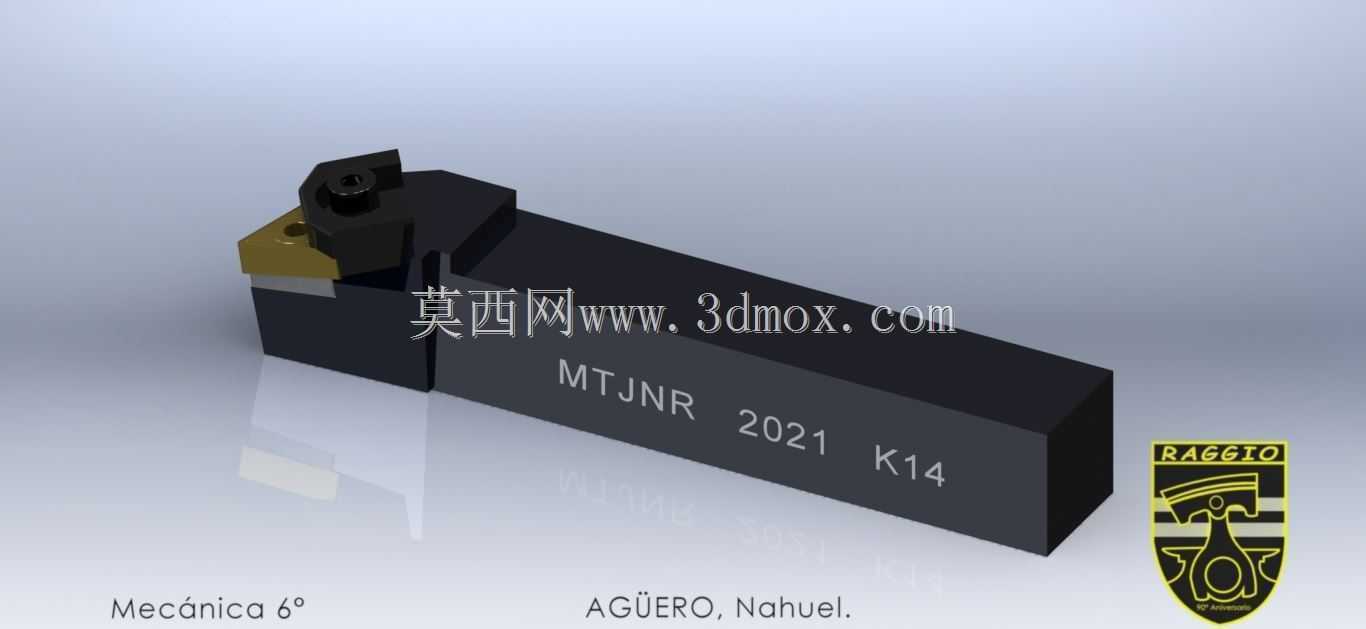

MTJNR2021K14数控外圆车削刀具结构

　　这款机夹式外圆车刀主要适配普通数控车床、车削加工中心的金属切削工序，可完成碳钢、合金钢、不锈钢等常见金属材料的外圆车削、端面车削及带角度锥面的仿形加工，是批量机加工场景中应用频次极高的切削刀具。刀杆主体采用矩形截面结构，20mm方身的尺寸设计可直接适配多数数控车床的标准刀塔安装槽位，无需额外加装过渡套即可完成装夹，刀杆总长度匹配K类规格的安装深度，装夹后悬伸长度控制在合理区间，可有效降低切削过程中的振刀风险，保障加工面的粗糙度达标。刀具采用压板式机夹结构，无需对刀片进行焊接固定，刀片磨损后可快速松开压板完成刀片转位或更换，无需重新对刀即可快速恢复加工，大幅减少换刀辅助时间，适配批量零件的连续加工需求。

　　刀片采用三角形带后角的可转位刀片，主偏角设置为93度，该角度设计可在加工台阶类零件时避免刀杆与工件台阶面发生干涉，同时可有效降低径向切削力占比，在加工细长轴类零件时能减少工件让刀变形量，提升细长轴加工的尺寸精度。设计过程中重点考虑了排屑与散热需求，刀片安装位的刀体部分做了让位槽设计，切削过程中铁屑可顺着让位槽顺利排出，不会缠绕在刀杆或工件表面，同时刀杆头部的结构预留了充足的冷却介质流通空间，切削液可直接喷射到刀片切削刃区域，带走切削产生的大部分热量，延长刀片的使用寿命。刀头部分的压紧组件采用偏心压紧与压板辅助锁紧的复合结构，相比单一的螺钉锁紧结构，可承受更大的切削载荷，在大切深、高进给的粗加工工况下也不会出现刀片移位的问题，保障切削过程的稳定性。刀杆表面做了发黑防锈处理，可在车间多切削液、高湿度的环境中长期存放不出现锈蚀，刀体上的型号标识采用激光蚀刻工艺，长期使用也不会出现标识磨损模糊的问题，方便车间刀具的分类管理与领用。
