车床用方柄单点切削刀具结构设计

　　在普通卧式车床、转塔车床的日常金属切削作业中，这类方柄单点刀具是应用频次极高的切削执行元件，区别于多刃铣刀、复合孔加工刀具，单切削刃的结构设计让它的刃磨调整、切削参数适配灵活性更强，能覆盖多种常规外圆加工工序。从实际加工场景来看，这类刀具常被装夹在车床四方刀架上，完成轴类零件外圆车削、端面车平、外螺纹挑扣、小锥度试样车削等作业，在职业院校机加工实训车间、中小批量机械零件加工工段、五金件修配工位都能见到它的应用。

　　设计这类刀具时，首先要匹配常规车床刀架的装夹边界，方型刀柄的截面尺寸适配绝大多数普通车床的刀架装夹槽宽，不需要额外加装过渡套就能直接压紧固定，装夹时刀柄伸出刀架的长度控制在刀柄截面高度的1.5倍以内，避免切削过程中出现振颤让加工表面产生波纹。刀头部分的切削刃几何角度是设计核心，针对不同加工材质，前角、后角、刃倾角的参数选择直接影响切削效率和加工表面质量，比如车削普通碳素结构钢时，会选择合适的正前角降低切削阻力，后角控制在合理范围减少后刀面与已加工表面的摩擦，刃倾角根据粗精加工需求调整，粗加工时取负值增强刀尖抗冲击能力，精加工时取正值让切屑流向待加工表面避免划伤已加工面。

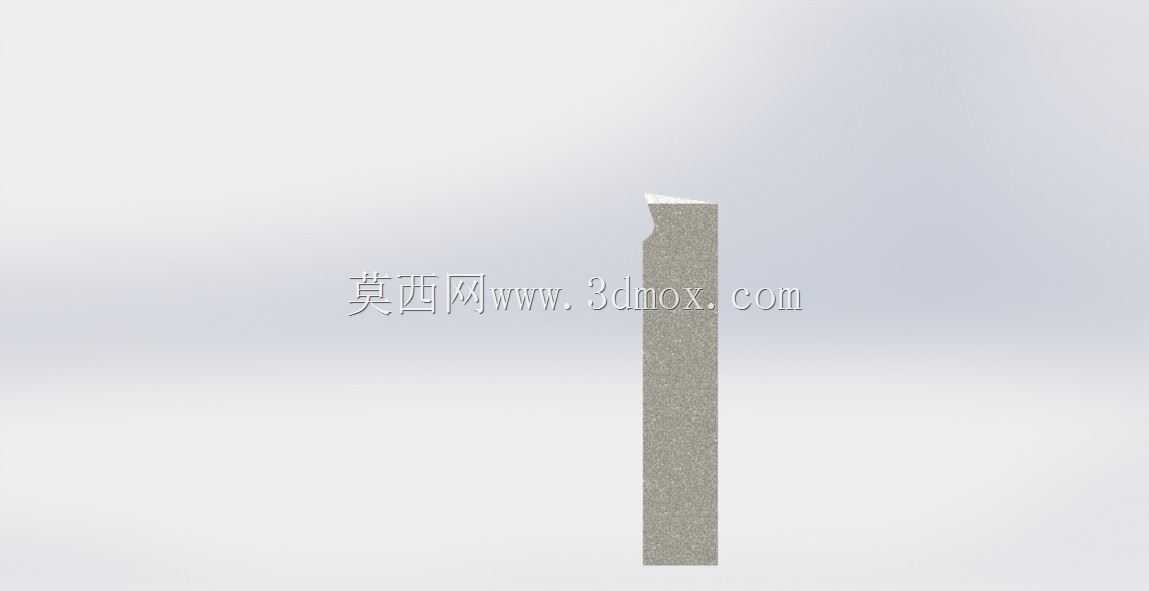

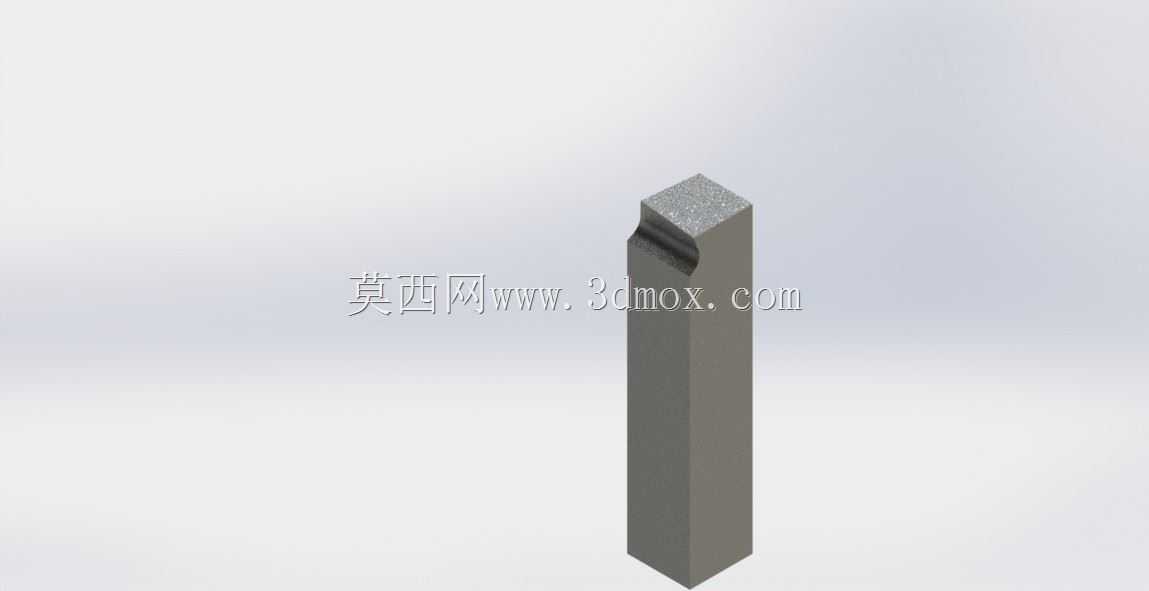

　　从结构特性来看，整体式方柄结构的刚性表现优于焊接式小刀头刀具，刀柄部分采用高强度结构钢材质，能承受较大的切削载荷，在大切深粗车作业中不容易出现刀柄弯折变形；刀头切削部分预留了足够的刃磨余量，操作人员可以根据加工需求反复修磨切削刃，单支刀具的有效使用寿命更长。刀头顶部的断屑槽结构经过针对性设计，车削过程中产生的带状切屑会沿着断屑槽卷曲折断，避免长切屑缠绕工件或刀具，减少操作人员清理切屑的安全风险。

　　在实际安装调试时，需要保证刀具刀尖与车床主轴回转中心等高，过高或过低都会改变切削刃的实际工作角度，刀尖过高会让后刀面与工件摩擦加剧，过低则容易出现扎刀现象损坏工件和刀具。装夹时刀架的压紧螺栓要对称均匀拧紧，避免刀柄装夹歪斜导致切削时出现让刀，造成加工零件出现锥度误差。针对不同的加工工序，只需要调整四方刀架的工位，就能快速切换不同刃磨角度的单点刀具，不需要重新拆装刀柄，能有效缩短工序切换的辅助时间。

　　这类刀具的设计没有多余的复杂结构，核心是围绕切削过程中的力传导、排屑、装夹稳定性三个核心需求做优化，方柄的四个平面都能作为装夹定位基准，重复装夹的定位精度稳定，适合小批量多工序的灵活加工场景。在车削锥度试样时，操作人员只需要调整小滑板的进给角度，配合刃磨好对应主偏角的单点刀具，就能车削出符合锥度要求的试样件，不需要定制专用成型刀具，加工成本更低。针对螺纹切削作业，刃磨时严格控制刀尖角的角度精度，配合车床的进给箱螺距参数调整，就能完成普通三角螺纹的切削加工，刃磨得当的情况下螺纹牙型精度能满足一般紧固件的加工要求。
