四轴联动木材车削加工数控设备结构

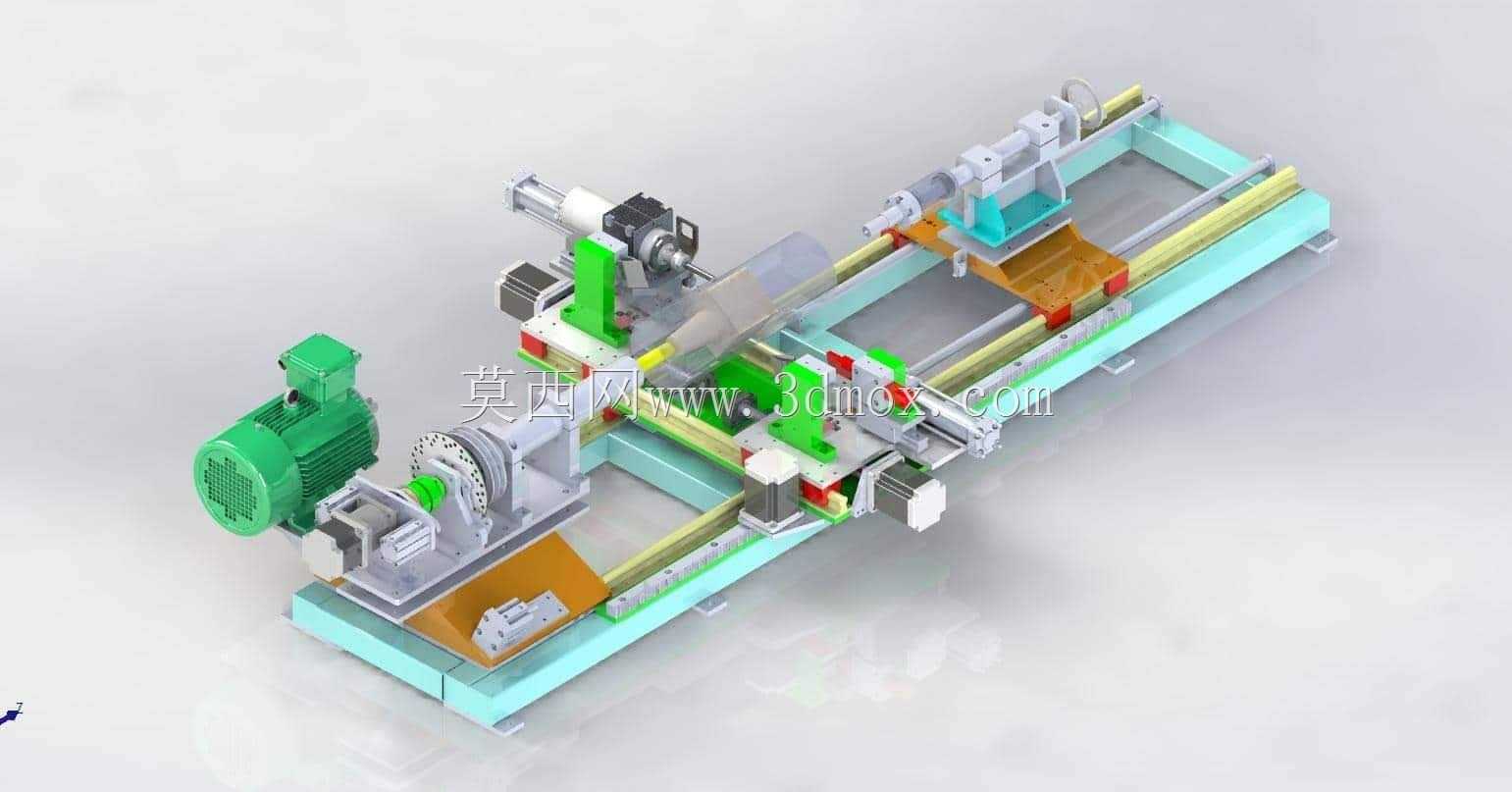

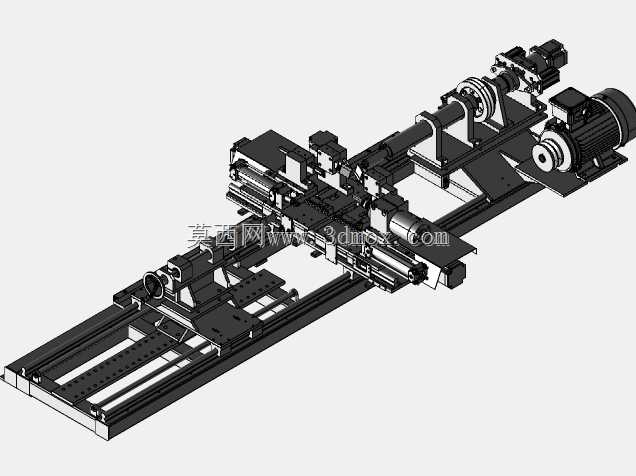

　　这款四轴联动的木材加工车削设备，主要面向实木工艺品、圆柱类木构件、异形木旋制品的批量加工作业场景，适配家具厂、木艺工坊、定制建材加工点的日常生产需求，可完成圆柱面车削、端面成型、复杂曲面走刀、多面同步铣削等多类加工工序，相比普通单轴木工车床，能一次装夹完成传统设备需要多次换位才能实现的异形轮廓加工，大幅减少木件装夹找正的辅助工时。从结构布局来看，设备采用卧式床身作为承载基体，床身主体采用型材焊接后时效处理的框架结构，底部预留了地脚安装孔位，整体安装边界长度适配常规中小型车间的设备摆放间距，宽度方向预留了操作维护的安全距离，无需额外改造车间地基即可完成就位安装。床身导轨采用线性滑轨搭配滚珠丝杠的传动组合，横向进给滑台、

　　纵向进给刀架均通过伺服驱动单元实现精准位移控制，四轴联动的逻辑通过各轴伺服的插补运算实现，可根据加工轮廓的三维坐标自动匹配各轴进给速度，避免木材加工过程中因进给速率不匹配导致的崩边、毛刺问题。主轴单元采用分体式传动设计，主驱动电机通过带轮传动连接主轴卡盘，卡盘可适配不同直径的木料装夹需求，尾座采用可滑动锁紧结构，针对长尺寸木件加工时可提供稳定的顶尖支撑，减少木料高速旋转时的挠曲变形。刀架部分采用多工位安装座设计，可同时装载车刀、铣刀、打磨头等不同加工刀具，加工过程中可根据工序自动切换刀具，无需人工停机换刀。设备的防护结构充分考虑木材加工的木屑飞溅问题，导轨副、丝杠副均设置了可伸缩的防尘折布，避免木屑进入传动副造成磨损，

　　床身侧面预留了木屑排出口，可配套车间吸尘管路直接连接，将加工产生的木屑实时抽排，减少作业区域的粉尘堆积。设计过程中针对木材加工的切削特性做了专项优化：木材的切削抗力远小于金属件，因此传动部件的选型在保证刚性的前提下适当控制了运动惯量，提升进给响应速度；针对不同硬度木材的加工需求，主轴转速设置了多档可调区间，加工软木时可提升转速获得更光滑的表面质量，加工硬木时降低转速减少刀具磨损。安装调试时需要重点校准主轴回转中心与导轨的平行度，尾座顶尖与主轴卡盘的同轴度，以及各进给轴的反向间隙补偿参数，这些参数直接影响木件加工的尺寸精度与表面光洁度。设备的电气控制单元布置在床身侧方的独立电控仓内，仓体设置了散热通风结构，

　　避免木屑进入电控元件造成短路故障，操作面板布置在设备前端的操作侧，操作人员站在装夹工位即可完成参数调整、程序启动等操作，符合人机工程学的操作距离要求。相比传统的手动木工车床，这款设备的四轴结构可实现复杂回转曲面、带偏心结构木件、多棱面木柱的一次成型加工，比如楼梯立柱、家具桌腿、工艺木瓶、木柄类零件的加工，无需制作仿形模板，直接导入加工轮廓即可完成自动走刀，特别适配小批量定制化的木构件生产场景，既保留了木工车床的车削加工优势，又通过多轴联动拓展了加工适用范围，结构上的模块化设计也方便后期根据加工需求拓展自动上料、自动下料的辅助机构，适配不同规模生产场景的升级需求。
