重载平板万向活动脚轮结构设计

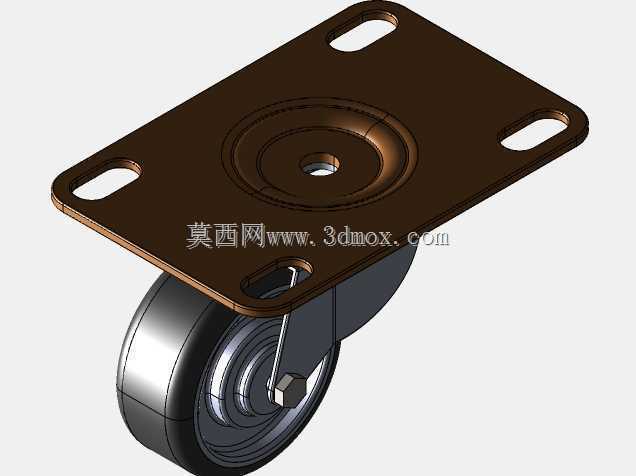

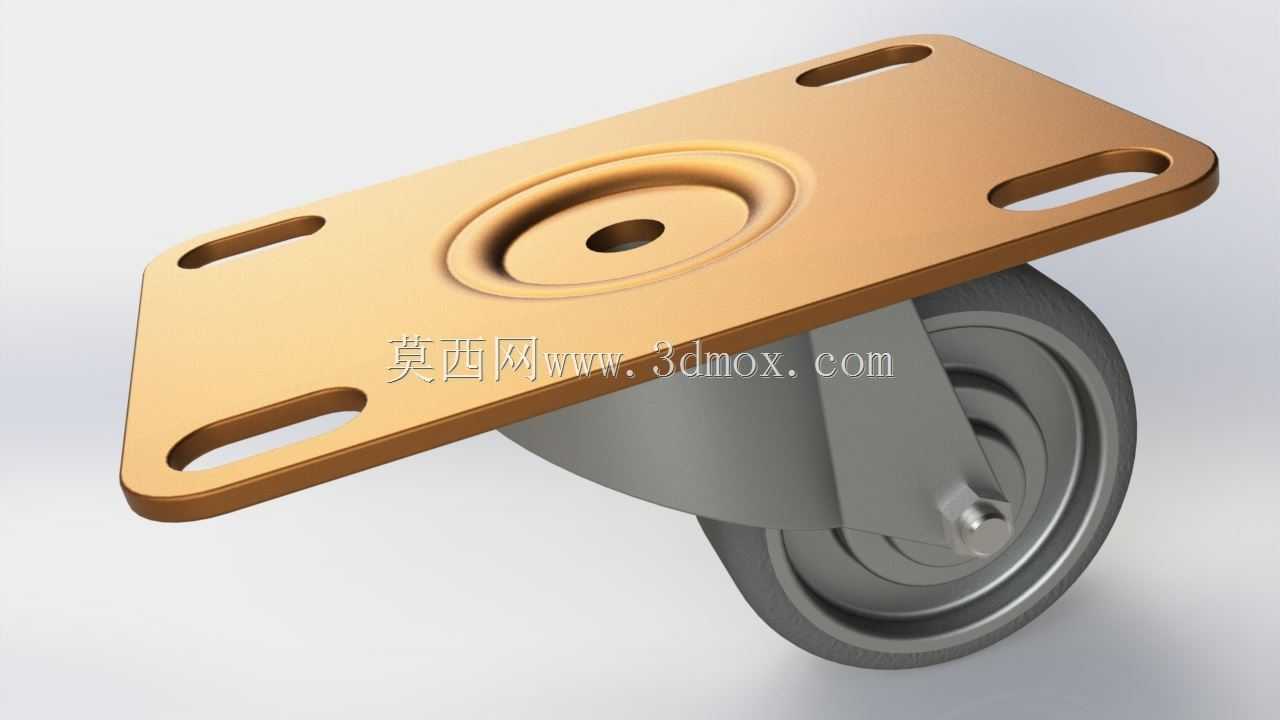

　　做设备移动结构设计的时候，脚轮的选型和结构校核往往是容易被忽略的环节，很多新手设计师随便选个脚轮装上去，现场用的时候要么转不动、要么支架变形、要么安装孔对不上，反而拖了整个项目的进度。这款平板式万向脚轮的结构，是针对工业场景重载移动需求做的优化设计，先从安装边界说起，顶部的安装板做了四个长圆形安装孔，这种孔型的容错率比圆孔高很多，现场安装的时候如果机架底部的安装孔位有小的加工误差，不需要重新扩孔，直接调整脚轮位置就能对准螺栓，安装板的厚度做了加厚处理，边缘做了圆弧倒角，避免安装的时候割伤操作人员的手，也能减少应力集中，避免长期承重后安装板出现开裂的问题。

　　转向结构是万向脚轮的核心，这款脚轮的转盘部分做了密封式的回转结构，内部的钢珠滚道做了淬硬处理，滚道的弧度和钢珠的配合间隙控制在0.1mm以内，既保证转向的时候没有卡滞的虚位，又不会因为间隙过大出现转向晃荡的问题，密封结构可以阻挡车间里的铁屑、灰尘、水渍进入滚道，就算是在机加工车间、仓储物流这种粉尘多的场景用，也不会出现转不动的情况，不需要频繁加注润滑脂维护。轮子部分采用的是硬质耐磨轮面，轮芯做了金属嵌件，和中心的轮轴过盈配合，避免轮子转动的时候和轮轴出现相对滑动磨损，轮面的弧度做了优化，和地面接触的时候是线接触转面接触，滚动阻力比平轮面小很多，推动设备的时候更省力，同时轮面的材料硬度控制在合理范围，不会在环氧地坪、水泥地面上留下压痕，也能承受一定的冲击载荷，比如设备过地面小坎、接缝的时候，不会出现轮面崩裂的问题。

　　支架部分采用的是一体冲压成型的支撑腿，两个支撑腿对称分布在轮子两侧，和顶部转盘的连接位置做了加强筋结构，承重的时候力可以顺着支撑腿直接传递到轮轴，不会在支架和转盘的连接位置出现应力集中，就算单轮承重超过额定载荷的20%，支架也不会出现永久变形。轮轴的固定方式采用的是防松螺母加开口销的结构，长期震动的场景下也不会出现螺母松动、轮轴脱落的问题，比普通的卡簧固定可靠性高很多。

　　从应用场景来说，这款脚轮适合用在中型工业设备、仓储货架、工具车、移动工作台、自动化设备机架的底部，单轮的承重范围覆盖100kg到500kg的区间，安装的时候只需要在机架底部预留对应尺寸的安装平面，四个脚轮对称布置，注意转向半径的预留，避免设备转向的时候脚轮碰到机架底部的其他结构件。设计建模的时候，要重点校核几个配合尺寸：首先是安装板的孔位中心距，要和常用的工业铝型材、方管机架的安装尺寸匹配；其次是轮子的回转半径，也就是轮子转到和安装板长边平行的时候，轮子最外侧到安装板中心的距离，这个尺寸决定了机架底部需要预留的避让空间，很多设计师建模的时候没算这个尺寸，装完脚轮发现转向的时候轮子蹭到机架支腿，只能现场切割修改；还有就是安装高度，也就是脚轮装好之后，安装板顶面到地面的距离，这个尺寸直接决定了整个设备的整机高度，四个脚轮的安装高度公差要控制在0.5mm以内，避免设备放上去之后出现晃动、三个脚轮着地的情况。

　　另外在结构细节上，这款脚轮的轮面和支架之间留了足够的间隙，就算轮面缠绕上车间里的包装带、电线之类的杂物，也不会把轮子卡死，日常清理的时候只需要把缠绕的杂物剪掉就行，不需要拆脚轮。转盘的转动阻尼做了适中的调整，既不会因为太松设备移动的时候出现脚轮乱摆的问题，也不会因为太紧转向的时候需要很大的力推，设备直行的时候稳定性好，转向的时候操作灵活。如果是用在需要经常刹车的场景，还可以在这个结构基础上加装侧刹或者顶刹结构，直接在支架上预留刹车安装位就行，不需要改动整体的安装尺寸，通用性很强。
