重载固定式双支架支撑脚轮结构设计

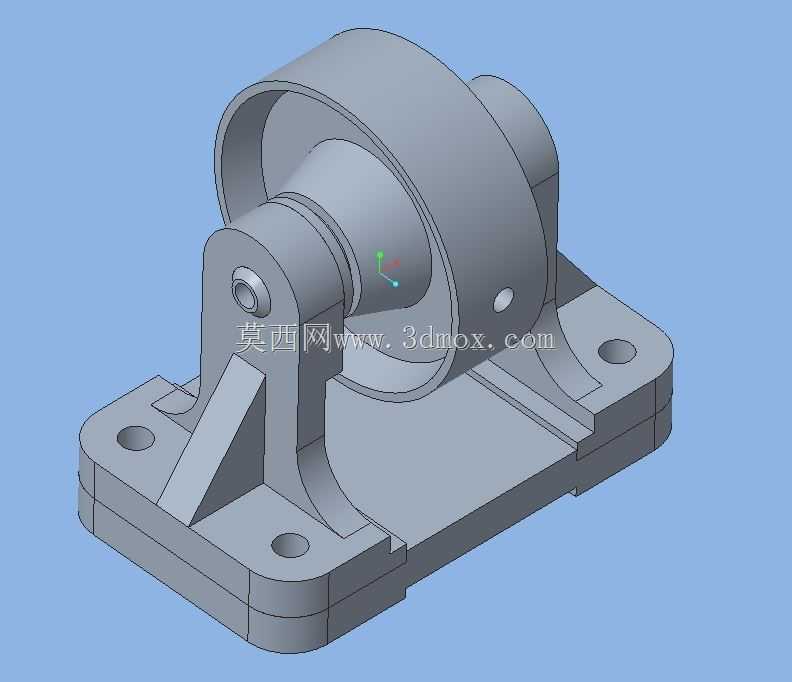

　　在车间周转工装、重型设备移位、仓储货架移动等场景中，脚轮是决定移动顺畅度与承载稳定性的核心部件，本次设计的固定式重载脚轮，主要面向需要定向移动、承载要求较高的工业场景，区别于万向脚轮的转向功能，该款脚轮采用双侧支架支撑结构，滚轮转动轴线与安装底板长边平行，仅支持沿固定方向行进，适配不需要频繁转向的重型设备移位、生产线旁固定工位周转工装的移动需求。从结构设计逻辑来看，该脚轮采用一体式铸钢支架搭配加强筋的设计思路，安装底板设置四个沉头安装孔，孔位分布对称于支架中心轴线，安装时可通过螺栓直接与设备底部的安装面锁紧，沉头孔设计可避免螺栓头突出底板平面，保证安装面贴合紧密无间隙；两侧支撑臂从底板向上延伸，通过销轴与滚轮中心的轴承位配合，

　　销轴端部设置防松挡圈，避免滚轮在长期交变载荷下出现销轴窜动脱落的问题。滚轮采用宽幅轮面设计，轮面与支架之间预留足够的转动间隙，避免轮体转动时与支架发生摩擦卡滞，轮体中心的轴承安装位与销轴采用间隙配合，保证转动顺滑无卡滞，同时可根据使用场景更换不同材质的轮面，比如在环氧地坪车间可选用聚氨酯包胶轮避免划伤地面，在铸铁毛坯车间可选用全铸铁轮提升耐磨性能。安装边界方面，该脚轮的安装底板为矩形结构，四个安装孔的中心距按照通用重型设备安装孔位标准设计，可直接适配多数标准重型设备的底部安装位，不需要额外加工转接板；整体高度从底板安装面到轮体最底端的尺寸经过校核，保证同规格四个脚轮安装后设备底面处于水平状态，不会出现倾斜晃动的问题。

　　支架与底板的连接位置设置三角形加强筋，从底板平面延伸至支撑臂侧面，可大幅提升支架的抗侧向载荷能力，避免设备在倾斜路面移动时支架出现变形断裂的问题；轮体两侧的支撑臂对称布置，受力时载荷可均匀传递到底板的四个安装点，避免单个安装点受力过大出现螺栓断裂的问题。在实际使用中，该款脚轮可承受较大的垂直静载荷与动载荷，轮体转动阻力小，在平整路面上推动时不需要过大的推力，同时双侧支撑的结构相比单侧悬臂支架的脚轮，抗冲击性能更强，即使经过路面的焊缝、小石块等凸起障碍时，也不会出现支架变形的问题，适合在机械加工车间、焊接车间、仓储库区等地面条件不算特别平整的场景使用。设计过程中对轮体的转动间隙、支架的受力变形量、安装孔的位置公差都做了严格的校核，保证零件加工后可直接装配，不需要二次修配，同时所有易损件比如销轴、轴承都采用标准件，后期维护更换时可直接采购标准件替换，降低维护成本。
