重载双轮定向工业脚轮结构设计

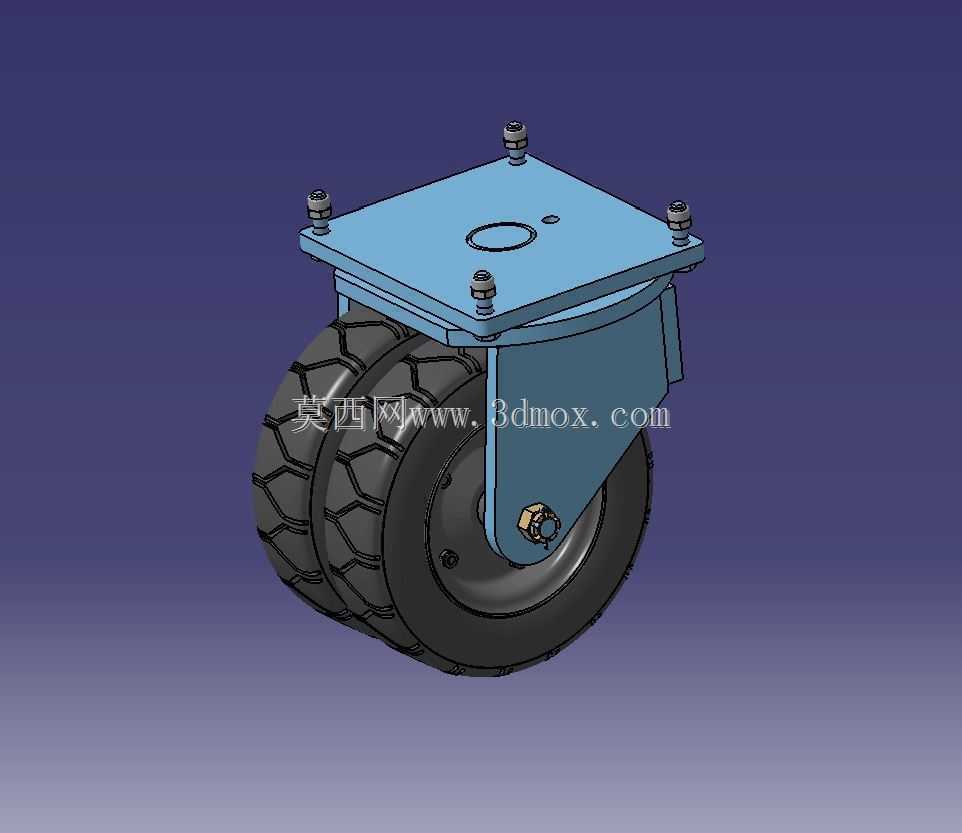

　　在重型仓储物流台车、大吨位工业设备移载、生产线重载工装转运等场景中，常规单轮脚轮往往面临轮面压强过大、地面易压损、转向卡滞、承载冗余不足的问题，这款双轮定向脚轮正是针对这类重载低速移载需求开发的行走支撑部件。从结构设计逻辑来看，采用双轮并排布局并非简单的轮体叠加，核心是通过增大接地接触总面积，在同等轮径条件下降低单位面积接地压强，既可以适配环氧地坪、水磨石车间地面等对压强敏感的铺装场景，减少长期碾压造成的地面起壳、凹陷损伤，也能在单轮遭遇小尺寸地面凸起、焊缝台阶、金属切屑等障碍物时，另一轮仍保持有效接地，避免整体支撑结构出现瞬时倾斜失稳，大幅提升重载移动过程的平顺性。顶部安装板采用方形法兰式结构，四个角点布置螺栓安装孔，

　　安装时可直接与设备底部的安装基面贴合，通过螺栓组实现刚性连接，这种安装形式的优势在于安装基准面加工难度低，连接抗剪切能力强，能够承受设备移动过程中启动、制动产生的水平冲击力，避免脚轮与设备主体连接部位出现松脱、变形。安装板下方的轮架采用一体式折弯焊接结构，材质选用高强度结构钢，轮架与安装板之间通过满焊连接，焊缝位置避开应力集中的转角区域，在保证整体结构强度的同时，尽可能控制轮架自身重量，避免无效载荷占用脚轮的额定承载额度。轮体部分选用高耐磨橡胶材质，胎面设计有交错分布的块状防滑花纹，这种花纹结构一方面可以提升轮面与地面的摩擦系数，避免设备在带坡度的车间地面出现溜滑现象，另一方面块状花纹的沟槽可以容纳地面附着的细小灰尘、切屑，

　　减少硬物嵌入轮面造成的轮体损伤，延长轮体的实际使用寿命。两轮之间预留有足够的间隙，避免移动过程中两轮出现摩擦干涉，同时间隙尺寸经过核算，不会因间隙过大导致整体支撑宽度超出常规设备的安装边界，适配绝大多数标准重载设备的底部安装空间。轮轴部位采用带密封结构的滚动轴承，轴承两侧加装防尘密封圈，能够阻挡车间环境中的粉尘、切削液、焊接飞溅物进入轴承滚道，避免轴承过早出现磨损卡滞，降低日常维护的频次。定向结构的设计省去了转向回转机构，相比同规格的万向脚轮，整体结构强度更高，承载能力可提升30%以上，同时不存在转向机构的间隙问题，设备长距离直线移动时不会出现走偏、蛇形摆动的情况，非常适合需要沿固定轨道或直线路径频繁移动的重载设备使用。

　　从安装边界来看，顶部安装板的孔位尺寸符合工业脚轮的通用安装规范，设备原有安装基面无需额外改造即可直接替换安装，整体安装高度控制在合理区间，不会过多抬升设备的重心高度，避免设备移动过程中因重心过高出现侧翻风险。轮架侧面预留有制动组件的安装接口，后续如果需要增加驻车制动功能，无需改动主体结构即可直接加装对应规格的刹车部件，拓展性较强。在实际选型应用中，这类双轮定向脚轮通常搭配同规格的万向脚轮组合使用，定向轮布置在设备的固定端，万向轮布置在操作端，既可以保证设备直线移动的稳定性，也能兼顾转向操作的灵活性，单组四个脚轮搭配使用时，整体承载额度可满足多数5吨级以内重载设备的移载需求。建模过程中对各个部件的配合公差做了合理设定，轮轴与轴承、轴承与轮芯、轮架与轴座的配合均选用基孔制过渡配合，既保证装配过程的顺畅性，也避免长期使用后出现配合间隙过大导致的轮体晃动问题。所有棱角位置均做了倒角处理，避免装配和使用过程中出现锐边划伤的安全隐患，焊接部位的焊脚尺寸经过强度校核，能够承受额定载荷下1.5倍的冲击载荷，满足工业场景下的安全使用要求。
