滚花旋钮式油探头结构设计

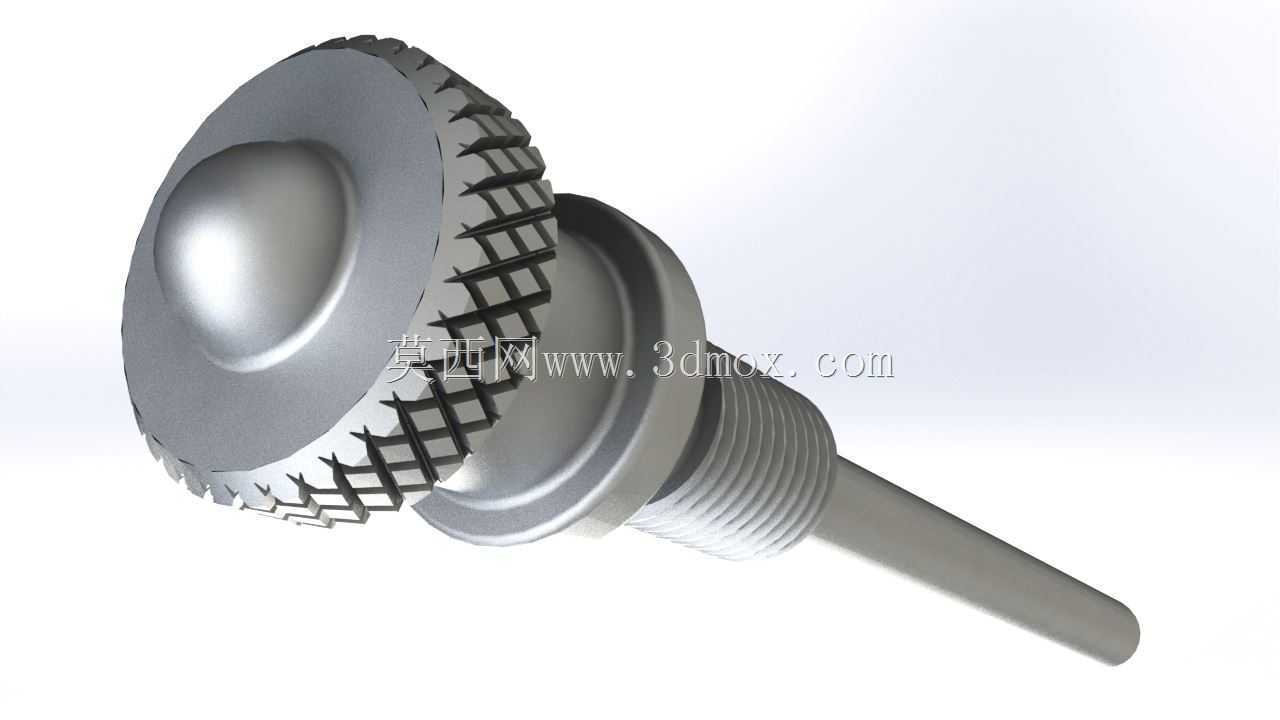

　　在各类需要持续监测润滑油位、油质状态的工业设备场景中，这类带滚花调节头的油探头是润滑系统里不起眼但作用关键的小部件，常见于中小型减速机、齿轮箱、液压站的腔体侧壁安装位，承担着油位触发、油温传导甚至简易油液状态感知的功能，很多设备运维人员日常巡检时，最先排查的就是这类外露的探测部件是否安装到位、探测端是否有积碳或油泥附着。从结构设计逻辑来看，这个探头的头部做了圆弧凸起的封闭设计，边缘整圈加工出网纹滚花结构，不是为了装饰，而是考虑到现场安装时不需要借助额外扳手，徒手就能完成拧紧操作，滚花的齿距和深度做了适配，戴薄劳保手套操作时也不会打滑，同时头部圆弧面能避免安装时磕碰划伤操作人员的手部，也不容易在表面积攒灰尘油污，日常擦拭维护很方便。

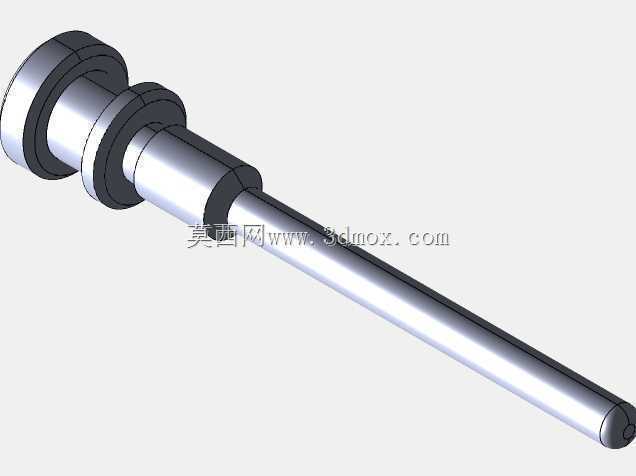

　　头部下方的轴肩位置做了限位台阶，安装时这个台阶会贴合设备外壁的安装面，配合台阶下方的外螺纹段实现和设备安装孔的螺纹连接，螺纹段的长度是根据常见设备壳体壁厚做的适配，常规3到8毫米壁厚的安装位都能通过螺纹旋合深度调整，保证前端探测杆能准确伸入到油腔的预设监测位置，不会因为旋入过深导致探杆触碰腔体内的运动部件，也不会因为旋入过浅导致探测端没入油液深度不足出现监测误差。前端的细长探杆是核心功能段，表面做了光滑处理，减少油液附着带来的监测干扰，探杆的直径和长度是经过匹配的，既保证足够的结构强度，不会因为设备运行时的油液冲击出现弯折，也不会因为直径过粗占用过多油腔内部空间，影响腔体内润滑油的正常流动。设计时还要考虑安装边界的问题，

　　整个探头安装完成后，外露在设备外部的只有滚花头部，直径控制在合理范围，不会和周边的管线、其他安装部件产生干涉，即使是在布局紧凑的小型齿轮箱上，相邻安装位的部件间距只要留够15毫米以上就能顺利完成装拆。从功能特性来说，这类探头不需要复杂的辅助固定结构，依靠螺纹连接加轴肩限位就能实现可靠固定，密封可以通过在轴肩位置加装适配的密封垫片实现，防止油腔内部的润滑油从安装螺纹缝隙渗漏，同时滚花头部的封闭结构也能避免外部的灰尘、水汽顺着探头结构缝隙进入油腔内部，污染润滑油。在实际建模过程中，滚花结构的处理不需要做完全写实的微小齿形切削，只要做出符合视觉效果的网纹特征就能满足装配示意、工程出图的需求，过度细化滚花的微观齿形反而会增加模型的文件体量，

　　拖慢装配体的运行速度；探杆和头部、螺纹段的衔接位置都做了小圆角过渡，避免应力集中，因为这类探头在设备运行时会持续受到油液的脉动冲击，还有设备运行带来的振动，直角衔接的位置很容易在长期使用后出现疲劳断裂的问题，圆角过渡能大幅提升结构的抗疲劳性能。很多新手在设计这类探测部件时，容易忽略螺纹段和探杆的同轴度要求，实际上这部分的同轴度公差要控制在合理范围，不然安装时探杆会出现偏斜，要么触碰腔壁，要么偏离预设的监测点位，导致监测数据失准；另外头部滚花的外径要比螺纹段的大径大出足够的尺寸，形成的轴肩才能有足够的压紧面积，保证密封垫片被充分压实，不会出现渗漏问题。在不同的应用场景下，探杆的长度可以根据油腔的实际深度做系列化调整，但头部的滚花尺寸、螺纹规格可以做通用化设计，形成系列零件，减少生产时的刀具种类，降低加工成本，也方便现场运维时的备件替换，不需要针对不同长度的探头准备不同规格的安装工具。
