带键槽直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础件，日常在中小功率的传动布局里出镜率极高，不管是普通机床的进给传动链、轻工包装设备的动力传递单元，还是小型自动化输送线的减速匹配段，都能见到这类结构的应用。它的核心作用是在平行轴之间传递恒定转速比的旋转动力，通过轮齿的连续啮合，把输入端的扭矩平稳传递到输出端，同时可以根据啮合配对齿轮的齿数差，实现预设范围内的转速调整与扭矩放大。

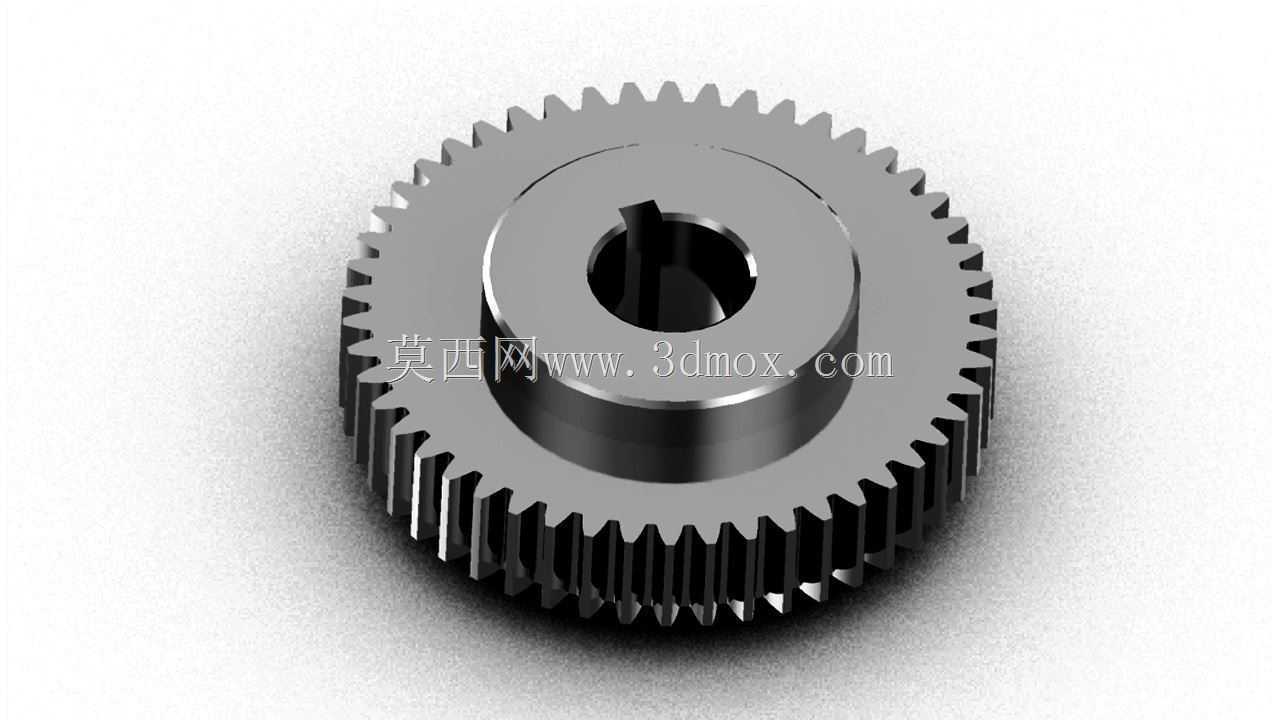

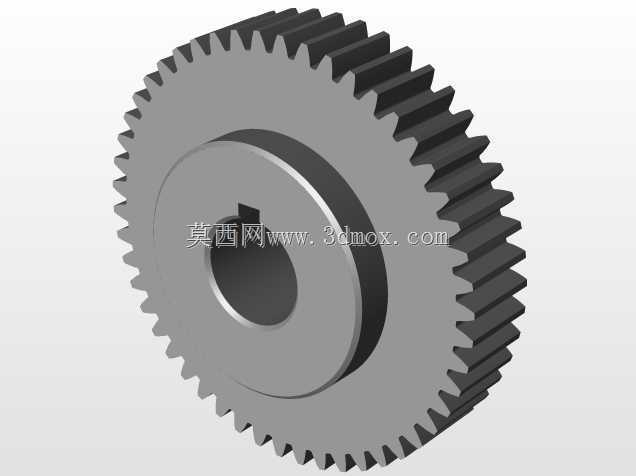

　　从结构设计逻辑来看，这款齿轮采用了轮毂与齿圈一体化的结构，中心开设标准键槽，这是为了和传动轴实现周向固定，避免传动过程中齿轮与轴之间出现相对滑转，保证扭矩传递的可靠性。齿部采用标准渐开线齿形设计，齿向为直齿，这种设计的优势在于加工工艺成熟，滚齿、插齿工序都能实现高精度加工，装配时不需要额外调整轴向啮合位置，对安装空间的轴向尺寸要求更宽松，日常维护更换的适配性也更强。轮毂部分做了加厚凸台设计，既可以提升齿轮与轴配合段的接触长度，优化轴孔配合的受力分布，避免长期交变载荷下孔位出现变形，也能给轮齿部分提供足够的结构支撑，减少啮合过程中齿根位置的应力集中。

　　在安装边界与尺寸适配方面，设计时需要优先确认几个核心配合尺寸：首先是中心孔的公称直径与键槽的宽度、深度公差，这部分需要和适配的传动轴尺寸严格匹配，通常采用过渡配合保证同轴度，避免高速转动时出现偏心振动；其次是齿顶圆直径与齿宽尺寸，这两个参数直接决定了齿轮的啮合中心距与轴向安装空间，选型时需要核对配对齿轮的参数以及传动箱体内的预留空间，避免出现齿顶碰擦箱体或者啮合宽度不足的问题；另外轮毂凸台的外径尺寸也需要提前核算，要保证凸台不会和相邻的轴承、轴套等零件出现运动干涉。

　　实际应用中，这类直齿轮的传动效率普遍能达到96%以上，在润滑条件良好的闭式传动环境里，长期运行的磨损率很低，适合转速中等、载荷平稳的传动场景。设计建模时，齿根部分做了标准圆角过渡，避免热处理和载荷冲击时出现齿根断裂的问题，齿面的加工精度可以根据实际传动的转速要求调整，普通传动场景选8级精度即可满足使用需求，高速场景则可以提升到7级精度来降低传动噪音与啮合冲击。
