行星齿轮传动机构三维结构设计

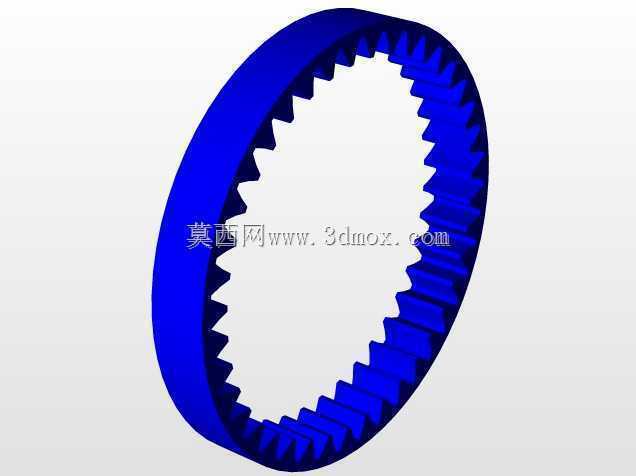

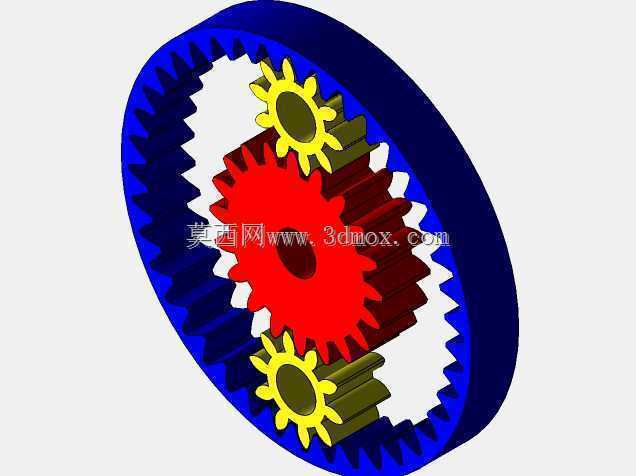

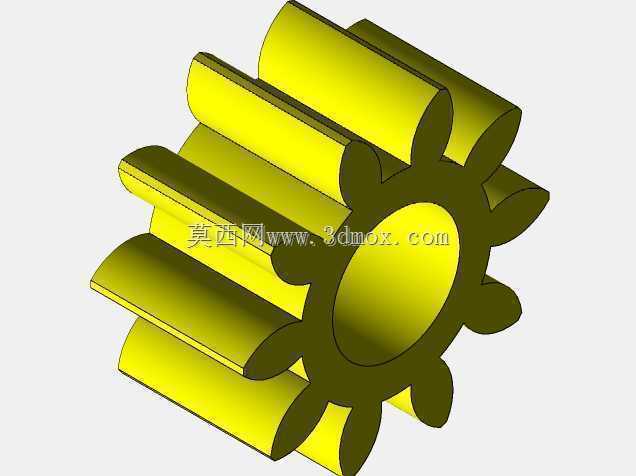

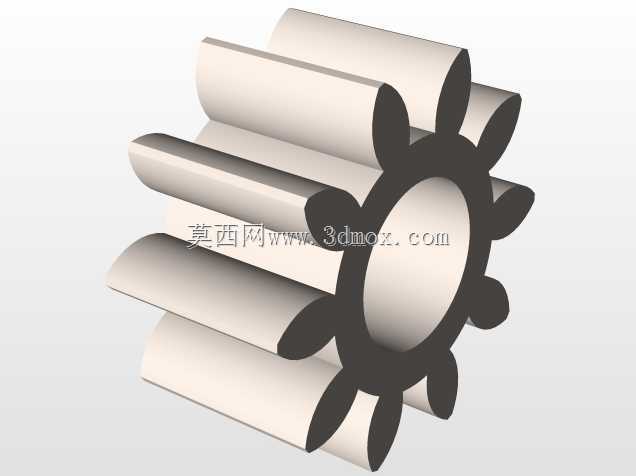

　　这套行星齿轮传动结构，在重载传动场景里的适配性极强，常见于工程机械行走驱动、风电增速箱、工业伺服减速单元这类对空间占用、传动比密度要求高的设备中，区别于普通定轴齿轮传动，它能在极小的安装空间内实现大传动比输出，同时多行星轮均分载荷的特性，让整套机构能承受更高的冲击负载，运行时的同轴度表现也更优，不会出现定轴齿轮组常见的偏载磨损问题。从结构设计逻辑来看，整套机构由内齿圈、居中布置的太阳轮、三个沿太阳轮周向均布的行星轮，以及配套的行星架组成，建模时严格遵循渐开线齿轮啮合规范，齿廓修形参数完全匹配通用传动公差要求，齿侧间隙控制在合理区间，既避免热胀卡滞，也不会因为间隙过大产生传动回差。安装边界上，内齿圈的外圈可直接作为固定壳体的配合面，

　　太阳轮输入端预留标准轴伸配合位，行星架输出端的连接孔位适配通用传动法兰尺寸，整套机构的轴向尺寸比同功率定轴齿轮组缩减近40%，径向尺寸也能控制在常规传动箱的安装空间范围内，不需要额外改动设备原有安装位就能直接替换适配。实际应用中，这套结构既可以作为减速单元使用——固定内齿圈，动力从太阳轮输入、行星架输出，获得大扭矩减速输出；也可以作为差速传动单元，通过分别约束内齿圈、太阳轮、行星架三个部件的不同固定状态，实现多档位的传动比切换，这也是它在自动变速器、重型驱动桥里被广泛应用的核心原因。建模过程中对每个轮齿的啮合接触位置做了干涉校验，行星轮的销轴配合位预留了轴承安装空间，行星架的支撑臂做了等强度优化，

　　在保证结构刚度的前提下尽可能降低转动惯量，避免高速运转时产生额外的动不平衡。齿圈的齿向做了微幅修鼓处理，能抵消装配时的微小同轴度误差，让轮齿啮合时的载荷分布更均匀，延长整套传动机构的使用寿命。对于做传动结构设计的从业者来说，这套模型的参数化结构可以直接调整模数、齿数、行星轮数量来适配不同功率、不同传动比的设计需求，不需要重新搭建基础啮合结构，能大幅缩短前期方案设计的建模周期，也能直接用于装配干涉校验、传动运动仿真的基础载体，验证不同工况下的轮齿受力、传动效率表现。
