机床进给拖板传动机构三维设计

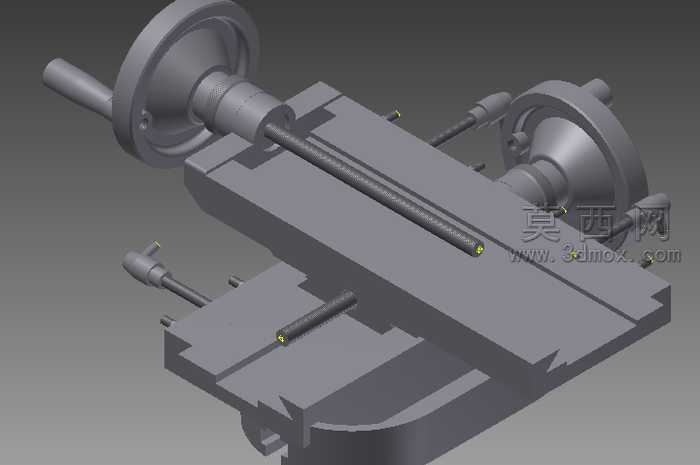

本作品为机床进给拖板传动机构的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程中严格遵循机械设计通用规范，对各零部件的尺寸公差、装配关系进行了精准还原。模型主体包含上下两层滑动拖板、两根传动丝杠、四个操作手轮、多组锁紧调节手柄以及配套的导向滑动结构，所有零件均采用实体建模方式构建，未使用简化面片替代关键结构，能够完整呈现机构的运动逻辑与装配细节。材质设置上，整体结构件统一赋予灰铸铁材质，模拟机床铸件的哑光金属质感，传动丝杠、操作手柄等运动部件赋予45号钢材质，手轮握持部分添加防滑纹理材质区分，渲染阶段采用三点布光方案，主光源从斜上方45度投射，搭配两个补光消除结构死角的阴影，清晰展现拖板的燕尾槽导向结构、丝杠与螺母副的配合位置、手轮与丝杠的连接关系。设计思路围绕普通机床的手动进给功能展开，下层拖板可沿底座导轨实现纵向进给，上层拖板可沿下层拖板的导轨实现横向进给，每根丝杠末端配套的手轮可独立控制对应方向的进给位移，侧面设置的锁紧手柄可在进给到位后锁定拖板位置，避免加工过程中出现位移偏差。建模过程中对丝杠的螺纹牙型、手轮的轮辐结构、拖板的安装定位槽都进行了细节刻画，装配体添加了符合实际运动逻辑的约束关系，可直接用于运动仿真演示，验证进给行程与传动比是否符合设计预期，整体模型结构完整，细节丰富，可作为机床进给机构教学演示、结构优化设计的参考三维模型使用。
