数控铣削加工异形法兰座结构设计

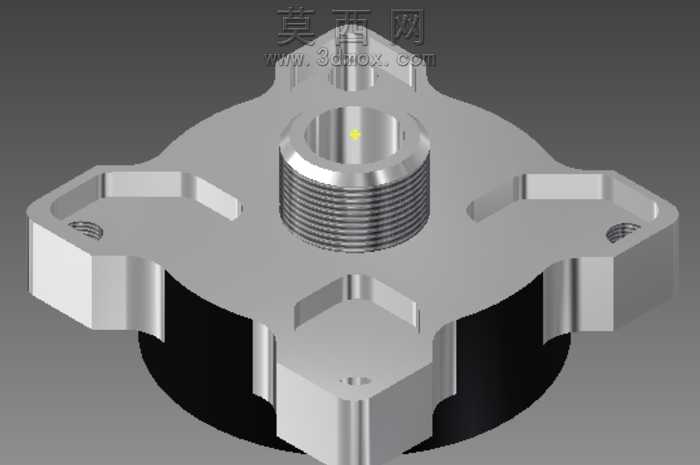

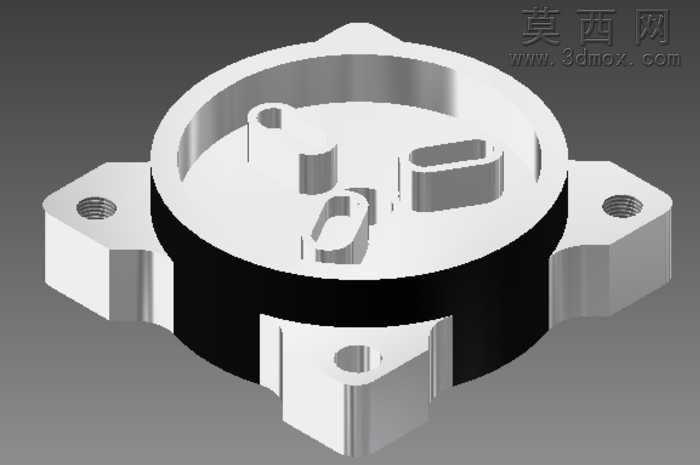

本作品为数控铣削加工实训类零件三维设计，整体采用中望3D完成全参数化建模流程，建模过程严格遵循数控铣削加工工艺逻辑，从毛坯基准设定到特征分步构建完全匹配实际机加工走刀顺序。零件主体为带双侧安装耳的环形腔体结构，建模初期首先绘制中心基准轴与XY基准面，以零件底面为加工基准面拉伸生成整体毛坯轮廓，随后通过回转切除生成中间环形内腔，内腔侧壁预留0.2mm精加工余量，匹配实际铣削粗精加工工序划分。零件两侧对称布置带螺纹孔的安装凸耳，凸耳与主体环形结构采用R3圆角过渡，避免加工应力集中，螺纹孔采用装饰螺纹线特征标注，匹配实际攻丝工艺参数。腔体内部设置三类不同的凸台特征：圆柱形定位凸台、腰型槽安装凸台、异形定位凸台，三类凸台高度统一为8mm，凸台边缘均做0.5mm倒角处理，既满足装配定位需求，也避免铣削加工时出现锐边崩损问题。渲染阶段采用金属加工件常用材质方案，零件主体加工面赋予哑光铝合金材质，粗糙度设置为Ra1.6，未加工的侧面区域赋予磨砂黑氧化层材质，安装耳端面赋予车削亮面金属材质，通过材质区分清晰呈现不同加工面的工艺差异。场景布光采用三点布光法，主光源从左上方45度投射，凸显零件凸台与腔体的结构层次，辅光源补光消除暗部死黑，背景采用中性灰色渐变，突出零件本身的结构细节。设计过程中充分考虑数控铣削的工艺可行性，所有内部特征均采用立铣刀可加工的直壁结构，无倒扣、无深径比超过5的窄槽，所有内角均设置R2圆角，匹配φ4立铣刀的加工半径，无需额外电极放电加工，可直接通过三轴数控铣床完成全部工序加工。建模完成后同步完成工艺性校验，检查所有特征的拔模角度、壁厚均匀性，确认零件最小壁厚为3mm，满足装夹加工的刚性要求，安装耳上的沉头孔与螺纹孔同轴度公差设置为0.02mm，符合常规机械装配的精度要求。
