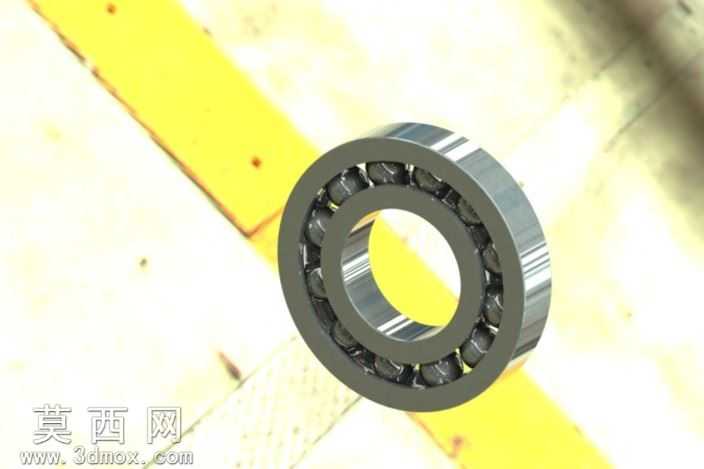

深沟球滚动轴承三维结构设计模型

本模型为标准深沟球滚动轴承的三维设计成果，建模过程严格遵循滚动轴承的通用结构规范，完整还原了轴承的四大核心组成部分：内圈、外圈、滚动体与保持架。建模阶段首先通过草图绘制内圈与外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础实体，针对内外圈上的滚道结构，通过精确的圆弧尺寸约束保证滚道曲率与滚动体直径的匹配度，确保滚动体可在滚道内顺畅转动无卡滞。滚动体采用球形实体建模，按照轴承的额定载荷对应的滚动体数量进行圆周阵列，阵列过程严格保证相邻滚动体的间距均匀，符合实际轴承的排布逻辑。保持架部分通过草图绘制兜孔轮廓，拉伸生成环形基体后对兜孔进行阵列切除，保证每个兜孔可恰好容纳单个滚动体，同时预留合理的活动间隙，还原保持架分隔滚动体、避免滚动体相互摩擦的功能。材质设置上，内外圈与滚动体赋予高铬轴承钢材质，调整金属材质的反射率与粗糙度参数，还原轴承钢表面高光亮、低粗糙度的金属质感，保持架则赋予冲压钢板材质，适当调高粗糙度参数区分不同部件的材质差异。渲染阶段采用柔和的侧方打光方案，突出轴承金属表面的光泽层次，同时清晰展现各部件的结构边界，可直观观察到轴承的内部装配关系。设计过程中充分考虑轴承的实际装配逻辑，内圈内径、外圈外径、整体宽度尺寸均参照对应型号轴承的标准参数设定，保证模型的尺寸精度符合工业应用的实际要求，整体结构完整无冗余特征，各部件间的装配关系清晰，可用于机械结构的装配演示、传动系统的运动仿真以及五金配件的结构展示场景。
