可调节式不锈钢喉箍紧固结构设计

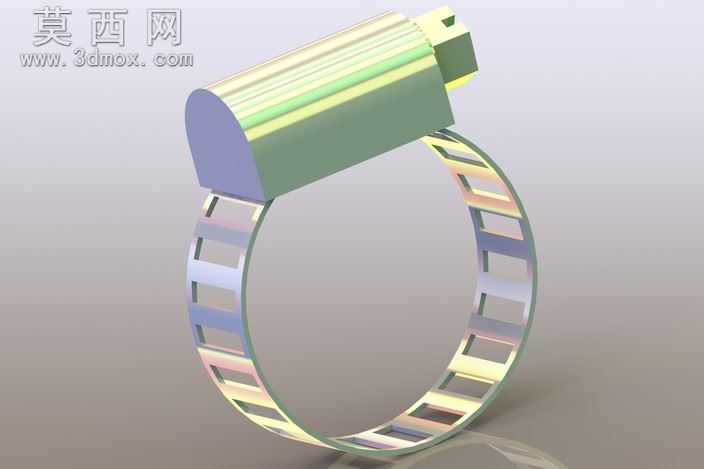

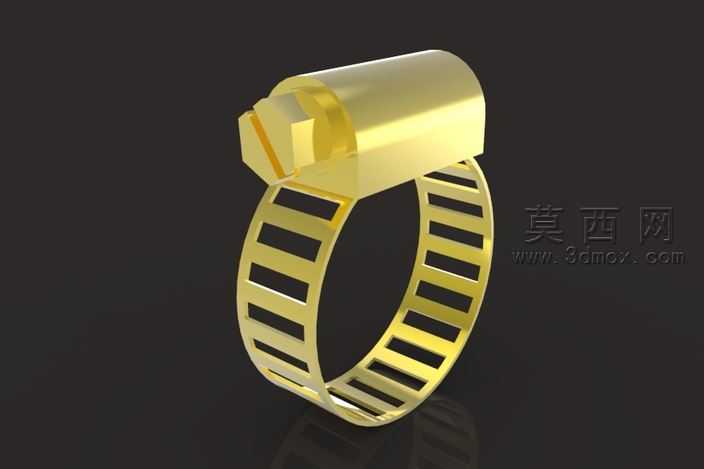

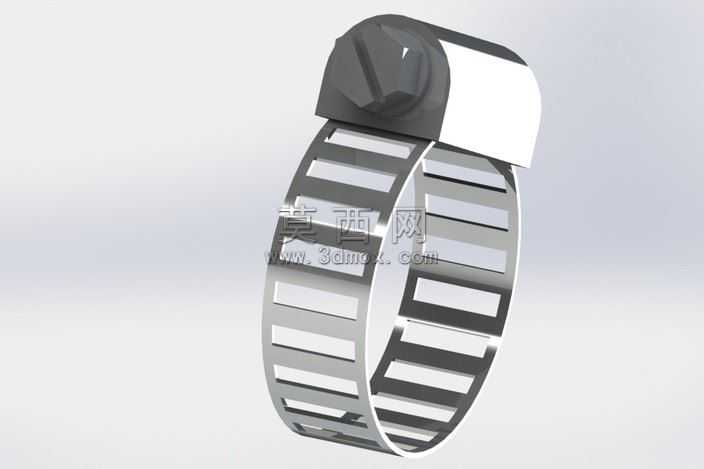

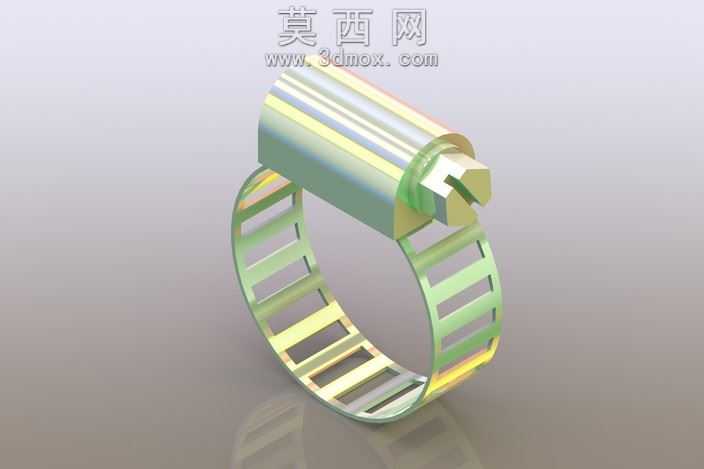

本作品为可调节式软管紧固喉箍的三维建模设计，整体采用SolidWorks 2012版本完成全参数化建模，建模过程严格遵循实际喉箍产品的生产工艺与装配逻辑，完整还原了喉箍的所有功能结构与细节特征。模型主体包含带连续镂空调节槽的环形钢带、一体式蜗杆调节头、钢带限位端盖三个核心组成部分，建模时首先通过草图绘制钢带的展开轮廓，对调节槽采用线性阵列特征完成等距排布，确保每个槽位的间距、尺寸完全一致，匹配蜗杆的齿距参数，保证调节动作的顺畅性；之后通过钣金折弯特征将平直钢带卷曲为适配不同管径的环形结构，折弯半径参考实际不锈钢带的弯折工艺参数设置，避免出现工艺不合理的锐角弯折。调节头部分采用实体建模完成，蜗杆头部的一字槽做了倒角处理，模拟实际产品的冲压成型细节，蜗杆与钢带调节槽的啮合位置做了干涉检查，确保旋转调节头时，蜗杆齿能够顺畅卡入钢带槽位，带动钢带收束或放松，实现对不同外径软管的抱紧固定。材质渲染阶段，钢带部分赋予抛光不锈钢材质，调整金属粗糙度参数模拟真实不锈钢带的哑光金属质感，调节头部分赋予镀锌碳钢材质，表面添加细微的磨砂纹理还原五金件的实际表面处理效果，限位端盖部分做了亮面金属与哑光塑料两种材质的预设，适配不同工艺版本的产品展示需求。结构设计上充分考虑喉箍的实际使用场景，钢带的镂空槽设计既减轻了整体重量，又为钢带收束提供了连续的调节档位，调节头的蜗杆自锁结构能够在拧紧后保持抱紧力不松脱，环形钢带的内侧做了微小的圆角处理，避免抱紧软管时割伤软管外壁，整体模型的所有尺寸参数均参考市面主流喉箍的行业标准设置，可直接用于产品结构验证、工装夹具设计参考以及管路装配场景的模拟演示，建模过程中所有特征均保留完整参数，可通过修改钢带长度、槽位数量、蜗杆直径等参数快速衍生出不同规格的喉箍模型，适配不同管径的软管紧固需求。
