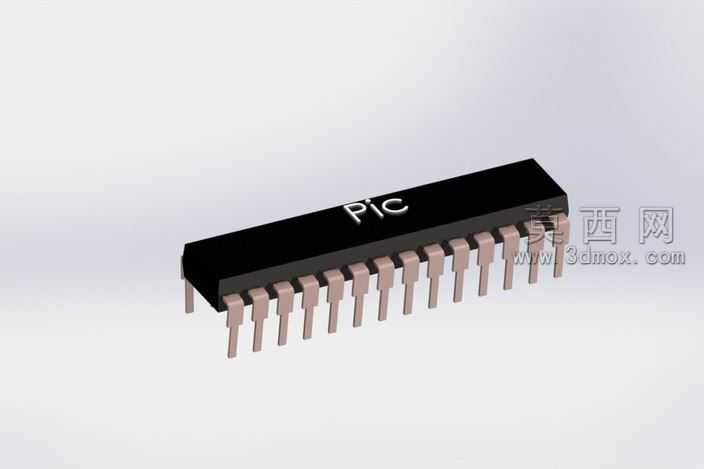

PIC直插式微控制器芯片三维建模

本次三维建模作品为PIC系列直插式微控制器芯片，建模过程以还原真实直插DIP封装芯片的外观与结构特征为核心目标，首先通过三维建模软件搭建基础轮廓，先绘制芯片主体的黑色塑封长方体基座，精准把控基座的长宽高比例，还原工业级直插芯片的标准尺寸规范。随后针对引脚部分进行精细化建模，按照双列直插的排布规则，逐根构建金属引脚结构，还原引脚从塑封基座伸出后的弯折形态，调整每根引脚的间距、粗细与伸出长度，完全匹配真实DIP封装芯片的引脚排布参数，保证引脚排列整齐、形态统一，还原金属引脚的规整质感。材质渲染阶段，为芯片塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度，还原塑封材质表面略带磨砂的哑光质感，同时在塑封表面添加PIC标识的浮雕细节，还原芯片表面的丝印标识效果；为金属引脚赋予铜质镀锡的金属材质，调整金属的反射参数与色泽，还原引脚略带暖调的金属光泽，区分塑封与金属部件的材质差异。建模过程中重点还原芯片的结构细节，包括塑封基座边缘的微小倒角、引脚与塑封衔接处的过渡结构，避免模型出现生硬的棱角，提升整体真实感。渲染阶段采用柔和的均匀布光方案，通过多组光源从不同角度照射模型，弱化生硬阴影，突出芯片的轮廓层次与材质质感，背景选用浅灰色渐变背景，让视觉焦点完全集中在芯片模型本身，清晰展现直插微控制器的外观形态与结构特征，整体模型结构规整，细节还原度高，可用于电子电路演示、工控场景搭建、教学素材制作等多种场景，能够直观展现直插式微控制器的外观结构特点。
