轻量化镂空五辐式传动链轮结构设计

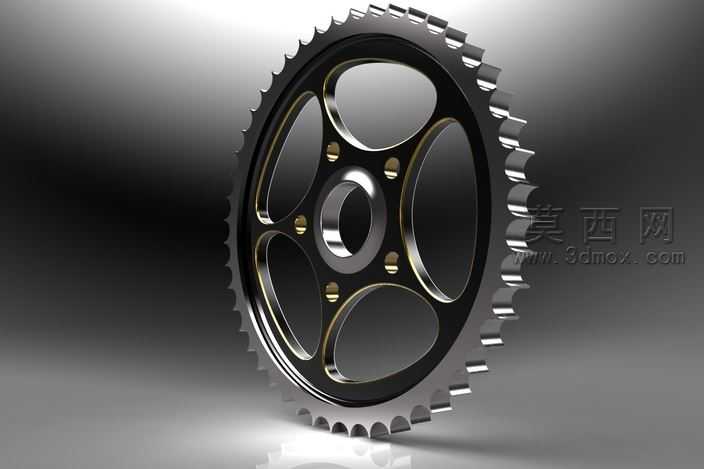

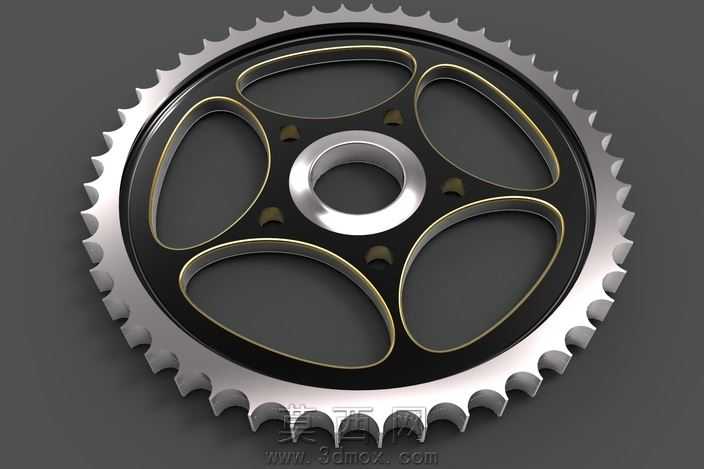

本作品为传动链轮的三维建模设计成果，建模阶段以机械传动标准参数为核心依据，首先确定链轮的节距、齿形轮廓、齿数等核心传动参数，通过参数化草图绘制齿形渐开线轮廓，保证齿形啮合精度符合通用传动要求。建模过程中采用实体拉伸与切除特征完成主体结构搭建，针对轮辐部分采用五辐式镂空设计，在保证轮体整体结构强度、抗扭性能的前提下，最大程度去除非受力区域的冗余材料，实现零件轻量化目标，降低传动过程中的转动惯量，提升传动响应效率。中心轮毂部分设计有阶梯式安装孔，适配标准传动轴的装配公差要求，轮毂与轮辐的连接区域设置均匀分布的定位安装孔，可满足链轮与连接法兰的精准定位装配需求。材质渲染阶段，轮齿啮合区域赋予高硬度金属材质，模拟实际链轮的淬火硬化层质感，轮辐与轮毂主体采用哑光黑色金属涂层材质，搭配边缘的金属亮面倒角效果，还原真实工业链轮的表面处理工艺；渲染场景采用渐变灰色背景搭配柔和的环境光，通过光影对比突出轮体的立体结构，清晰展现齿形的轮廓细节与镂空轮辐的通透结构。设计思路上兼顾传动性能与结构优化，既保证链轮在传动过程中具备足够的承载能力与耐磨性能，又通过镂空结构降低零件自重，适用于对传动部件重量有要求的中低速传动场景，整体结构符合机械设计的工艺性要求，可直接用于后续的工程图导出与加工参考。
