汽车传动用精密锥齿轮三维设计

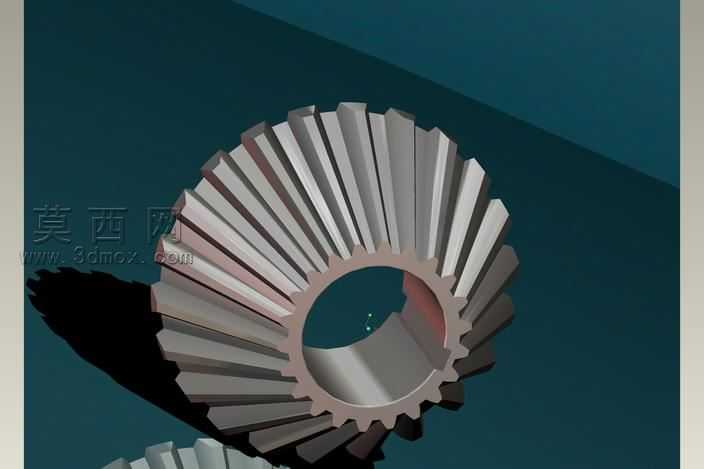

本锥齿轮三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循机械设计标准中锥齿轮的齿形生成规范，首先通过渐开线齿廓方程精准计算齿面曲线参数，结合分锥角、齿顶高系数、顶隙系数等核心设计参数，先构建单个轮齿的实体特征，再通过圆周阵列操作完成全部轮齿的均匀排布，确保每一个轮齿的齿形精度、齿距误差控制在设计允许范围内。模型整体结构包含带内孔的轮毂主体、均匀分布的锥形轮齿两部分，内孔部分设计为适配传动轴安装的光滑柱面，可根据实际装配需求添加键槽、定位孔等附加特征，轮齿部分沿锥面呈放射状分布，齿厚从大端到小端平滑过渡，完全符合直齿锥齿轮的结构特征。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、金属度参数模拟实际齿轮加工后的金属质感，添加环境光遮蔽效果突出轮齿之间的结构层次，通过定向打光展现齿面的加工纹理与金属光泽，渲染背景选用深色纯色背景突出齿轮主体结构，阴影效果自然柔和，能够清晰呈现齿轮的立体形态与结构细节。设计过程中充分考虑锥齿轮的实际应用场景，针对汽车传动部件的使用需求，优化轮齿的受力结构，确保齿面接触强度与齿根弯曲强度满足传动工况要求，模型可直接用于装配仿真、运动干涉检查、有限元受力分析等后续工程环节，也可作为机械设计教学、传动方案演示的可视化素材，完整还原了直齿锥齿轮从参数计算到实体建模再到渲染输出的全流程，结构严谨细节丰富，能够直观展现锥齿轮的结构特点与传动原理。
