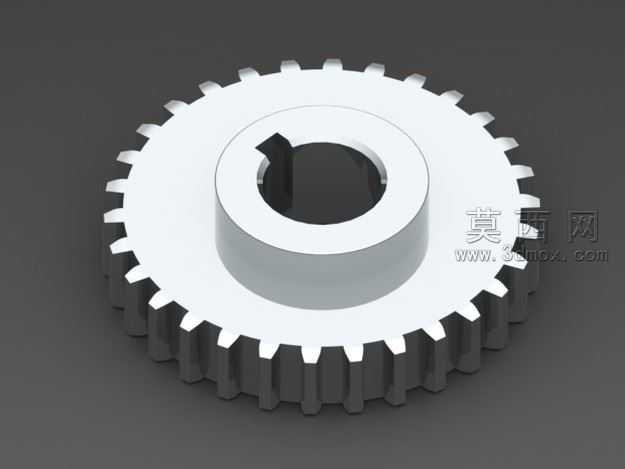

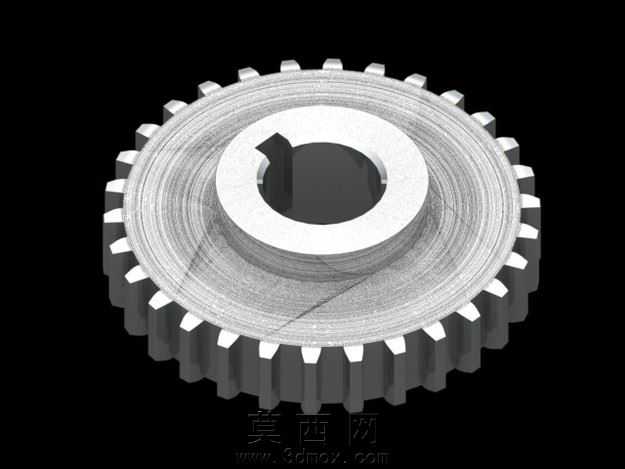

带键槽直齿圆柱传动齿轮三维建模

本作品为标准带键槽直齿圆柱齿轮的三维建模成果，建模过程严格遵循机械设计规范，首先确定齿轮的核心参数，包括模数、齿数、齿顶高系数、顶隙系数等基础齿形参数，通过参数化绘制渐开线齿廓，保证齿形的啮合精度符合传动要求。建模时先绘制齿轮的齿根圆、基圆、分度圆、齿顶圆作为基准轮廓，通过渐开线方程生成单侧齿廓曲线，经阵列、修剪得到完整的齿形截面，再通过拉伸操作生成轮齿主体结构。针对齿轮中心的安装轴孔，按照标准平键槽的尺寸规范进行切除建模，保证键槽的宽度、深度、位置公差符合装配要求，轴孔与轮毂部分做同轴度约束，确保后续装配时与传动轴的配合精度。轮毂部分采用凸台结构设计，提升齿轮安装时的结构强度，轮缘与轮毂之间的辐板部分做等厚处理，兼顾轻量化与结构刚性。材质设置上，为齿轮赋予金属材质效果，模拟调质处理后的45号钢质感，调整材质的粗糙度、金属度参数，还原机械加工后的金属表面光泽，渲染时采用柔和的环境光搭配定向主光源，突出轮齿的轮廓层次与键槽的结构细节，清晰展示齿形的啮合面、轴孔的配合面、键槽的定位面等关键结构。设计过程中充分考虑齿轮的实际传动工况，齿根部分做圆角过渡处理，避免应力集中导致的轮齿断裂问题，所有棱边按照机械加工工艺要求做倒角处理，去除锐边毛刺，符合实际零件的加工工艺逻辑。整个建模过程保证各特征的参数可编辑，可根据实际传动需求调整模数、齿数、键槽尺寸等参数，适配不同的传动场景，模型结构完整无破面，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够直观展示直齿圆柱齿轮的典型结构特征，为机械传动系统的设计提供精准的三维模型支撑。
