径向五缸星形航空发动机结构展示

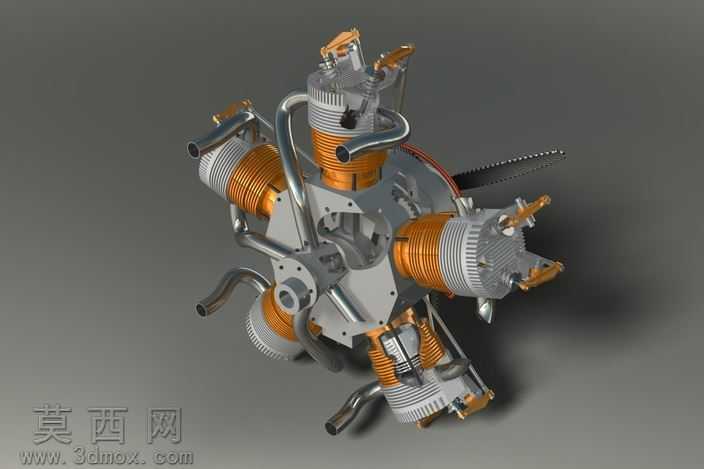

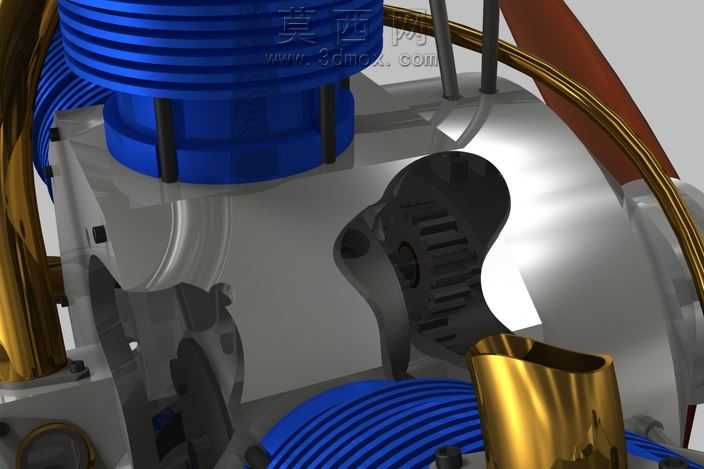

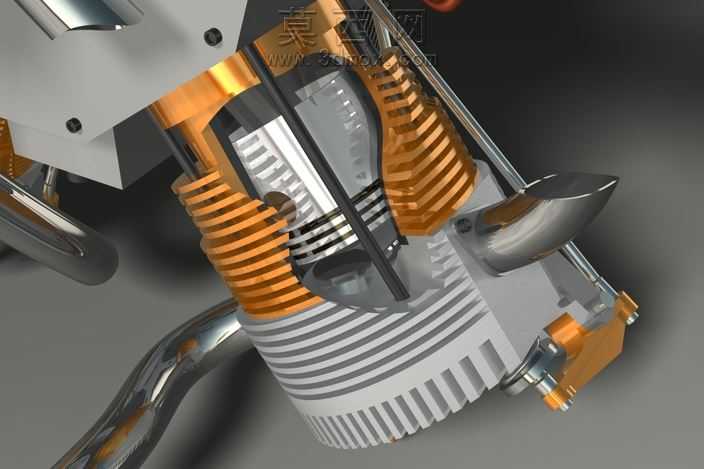

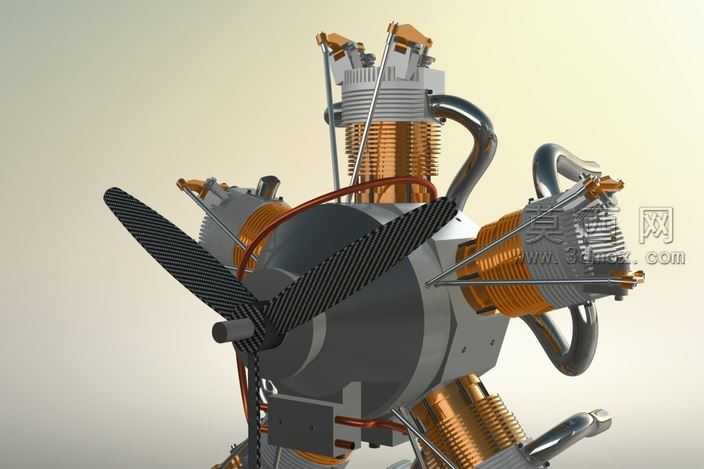

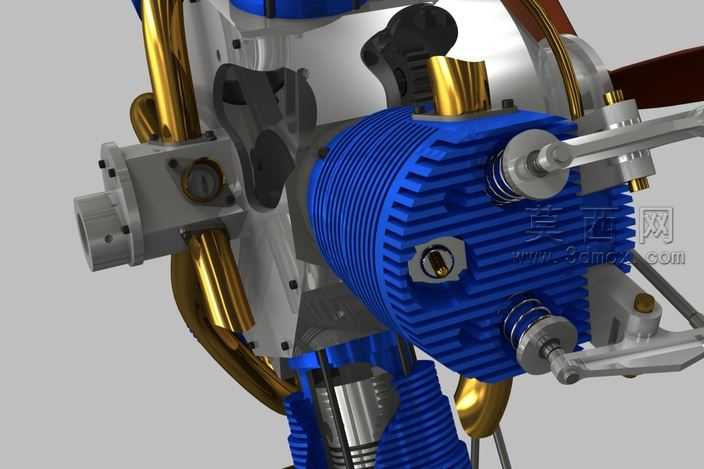

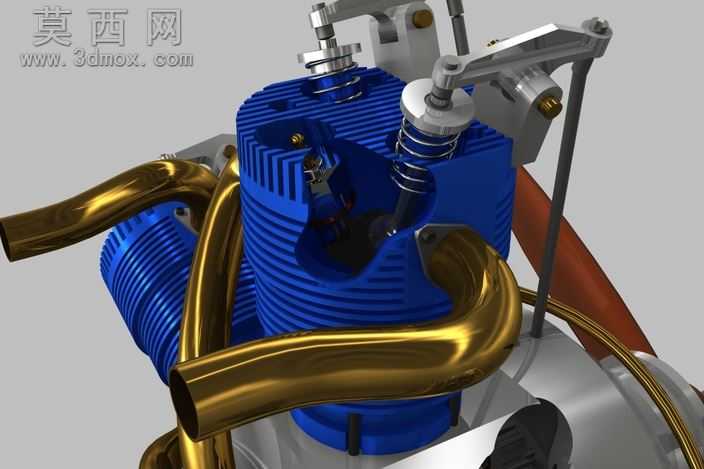

本作品为径向排布的五缸星形发动机三维建模成果，整体采用环绕式气缸布局设计，以中心曲轴为核心，五个气缸沿圆周方向均匀径向分布，这种经典布局能够在较小的整机体积下实现更大的排量输出，同时保证动力输出的平顺性，是早期航空动力领域广泛应用的结构形式。建模过程中对发动机各组成部件进行了精细化还原：气缸散热部分采用密集鳍片结构建模，还原了风冷散热的结构特征，鳍片的排布间距、厚度都参考真实同类型发动机参数设置，保证结构合理性；缸体部分做了分件处理，清晰区分缸套、缸盖、气门组件等独立结构，气门顶杆、摇臂等传动部件按照真实运动逻辑完成装配约束，能够直观呈现配气机构的运动传递路径。曲轴连杆机构作为核心传动部分，建模时还原了星形发动机特有的主连杆与副连杆组合结构，五个连杆分别对应五个气缸的活塞，活塞与缸壁的配合间隙、活塞环的槽位结构都做了细节刻画，能够清晰展示动力从活塞往复运动转换为曲轴旋转运动的完整传递逻辑。外部管路部分区分了燃油管路、润滑管路的不同走向，金属接头的卡扣、法兰连接结构都做了细节还原，不同部件采用差异化材质设置：散热鳍片与缸盖部分赋予蓝色阳极氧化铝材质，还原金属表面细腻的磨砂质感与色彩饱和度；管路、连杆等部件赋予抛光黄铜材质，呈现暖调金属光泽与高反光特性；曲轴箱等主体结构采用银灰色铸铝材质，表面设置细微的颗粒质感模拟铸造表面的肌理；金属紧固件部分赋予不锈钢材质，还原冷调金属的硬朗质感。渲染阶段采用多光源布光方案，主光源从侧上方打亮主体，突出散热鳍片的层叠结构与金属部件的轮廓，辅助光源补全暗部细节，避免深色结构区域出现死黑，同时添加柔和的环境反射，让金属材质的反光更具真实感，整体渲染效果既清晰展示了发动机的完整结构组成，也通过材质质感的区分强化了不同部件的功能属性，能够直观呈现星形发动机的布局特点与机械美感。
