专业图形工作站核心硬件组件结构设计

　　本次设计围绕专业图形工作站的核心硬件组件展开，从图形卡建模切入，逐步延伸至处理器、存储、内存等配套部件的结构适配，所有部件的结构设计均围绕工作站长时间高负载图形渲染的工况需求推进。首先明确核心应用场景，这类硬件组合主要面向三维建模渲染、工业仿真计算、影视后期特效输出等专业领域，设备需要连续数十小时满负荷运行，因此结构设计阶段优先考量散热风道的匹配性、部件安装的干涉规避、不同硬件之间的电气间隙预留。

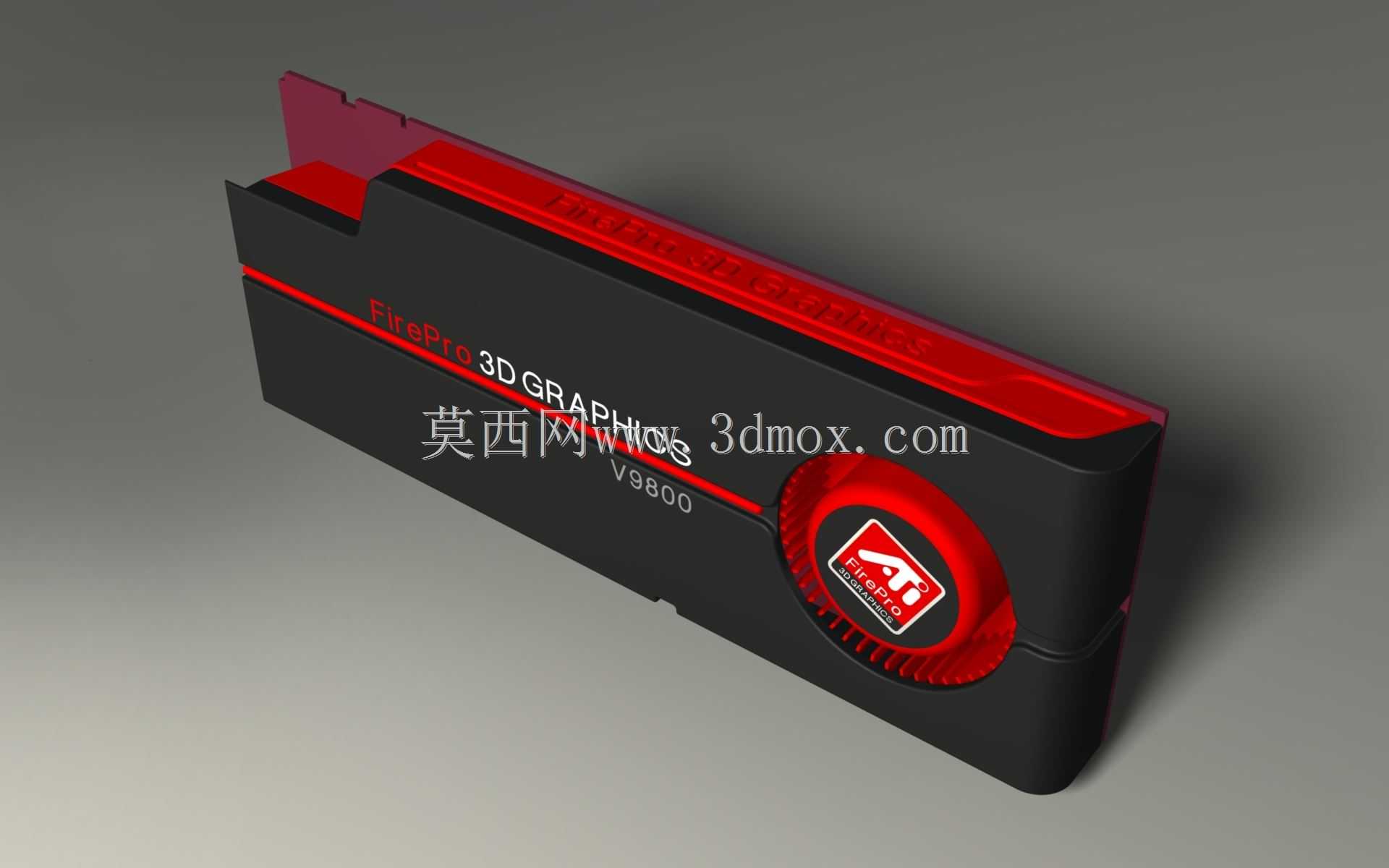

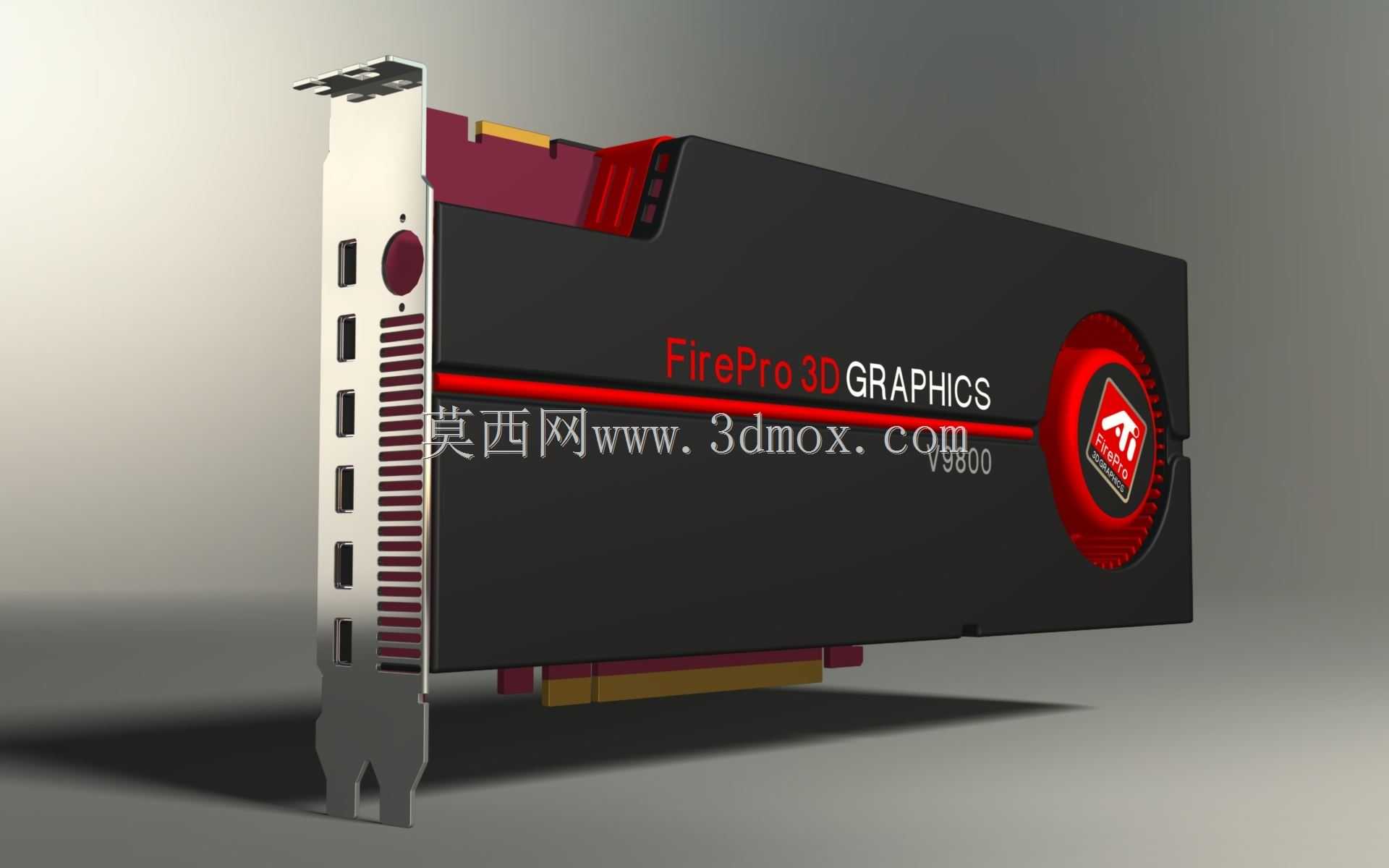

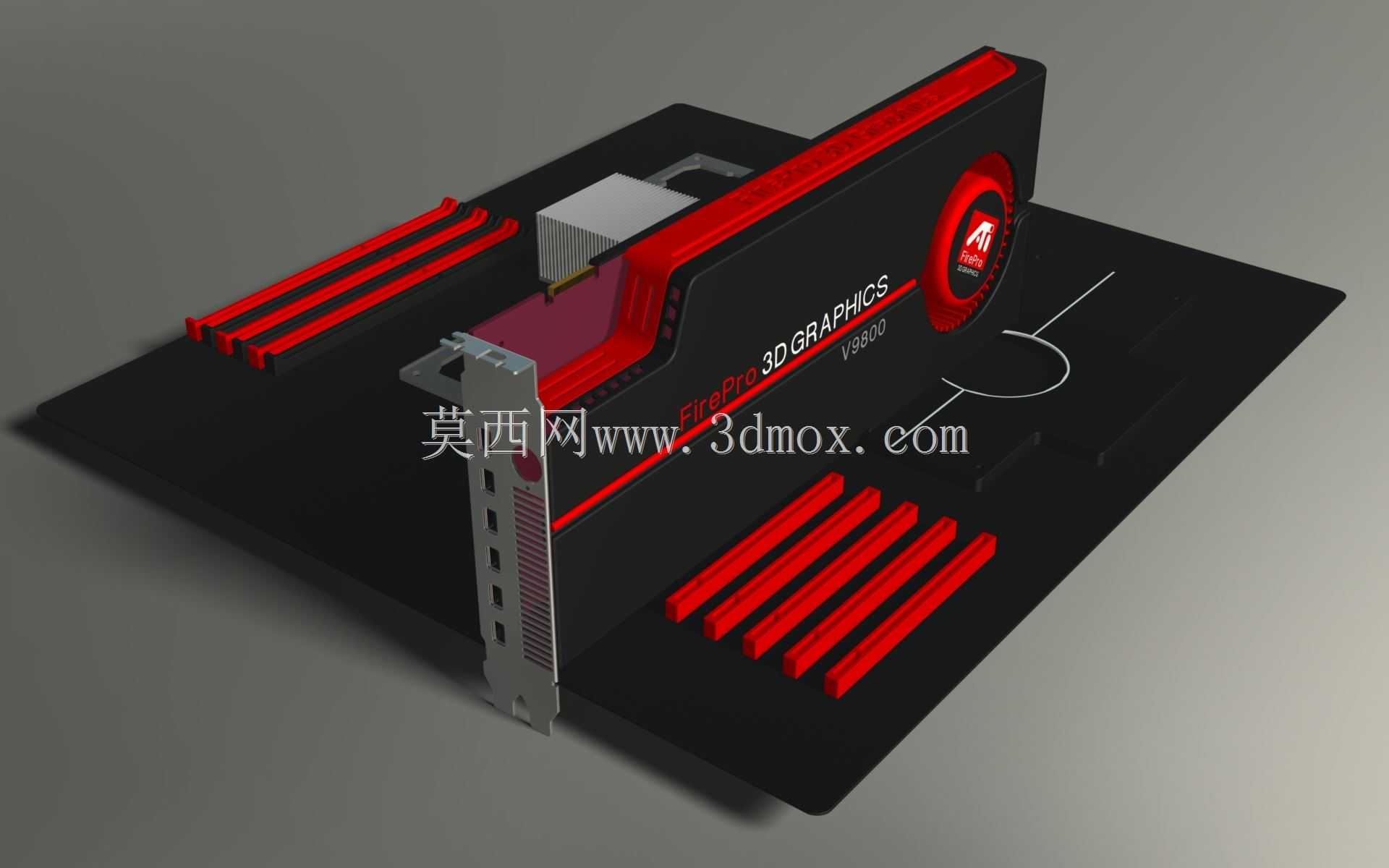

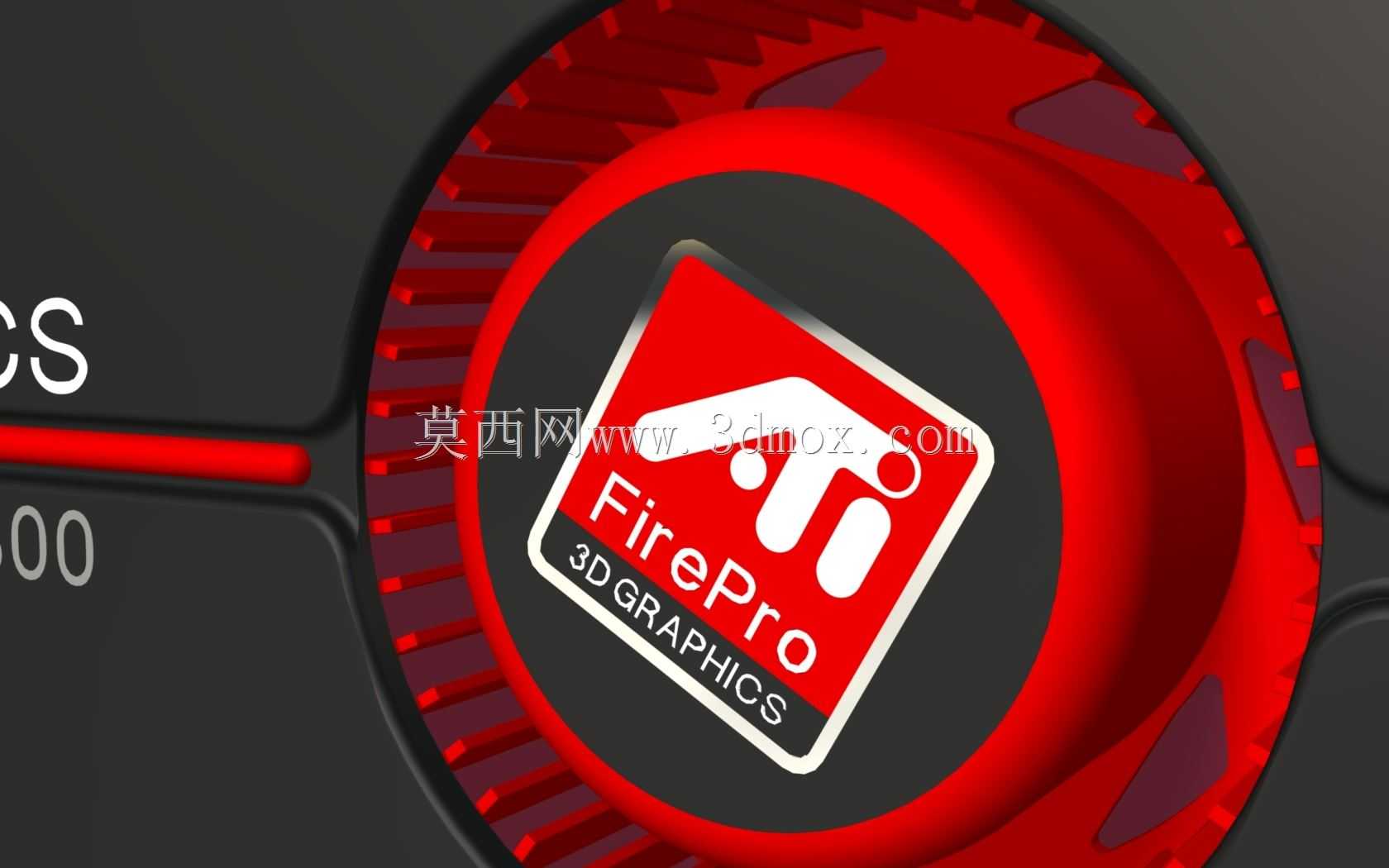

　　图形卡作为核心计算单元，采用公版涡轮散热结构的设计逻辑，导风罩的曲面弧度经过多次调整，确保涡轮风扇产生的气流能够完整覆盖核心芯片、显存颗粒与供电模块，同时将热风直接导出机箱外，避免在机箱内部形成紊流影响其他部件散热。导风罩边缘的红色装饰条并非单纯的外观设计，其凸起结构刚好对应机箱内部的显卡固定横梁卡槽，安装时可以起到辅助定位的作用，减少显卡长期使用因自重产生的PCB弯曲变形。显卡金手指的长度、缺口位置严格遵循PCI-E x16插槽的行业标准，安装时的插拔力控制在行业规范区间内，避免插拔时损坏插槽或显卡本身。

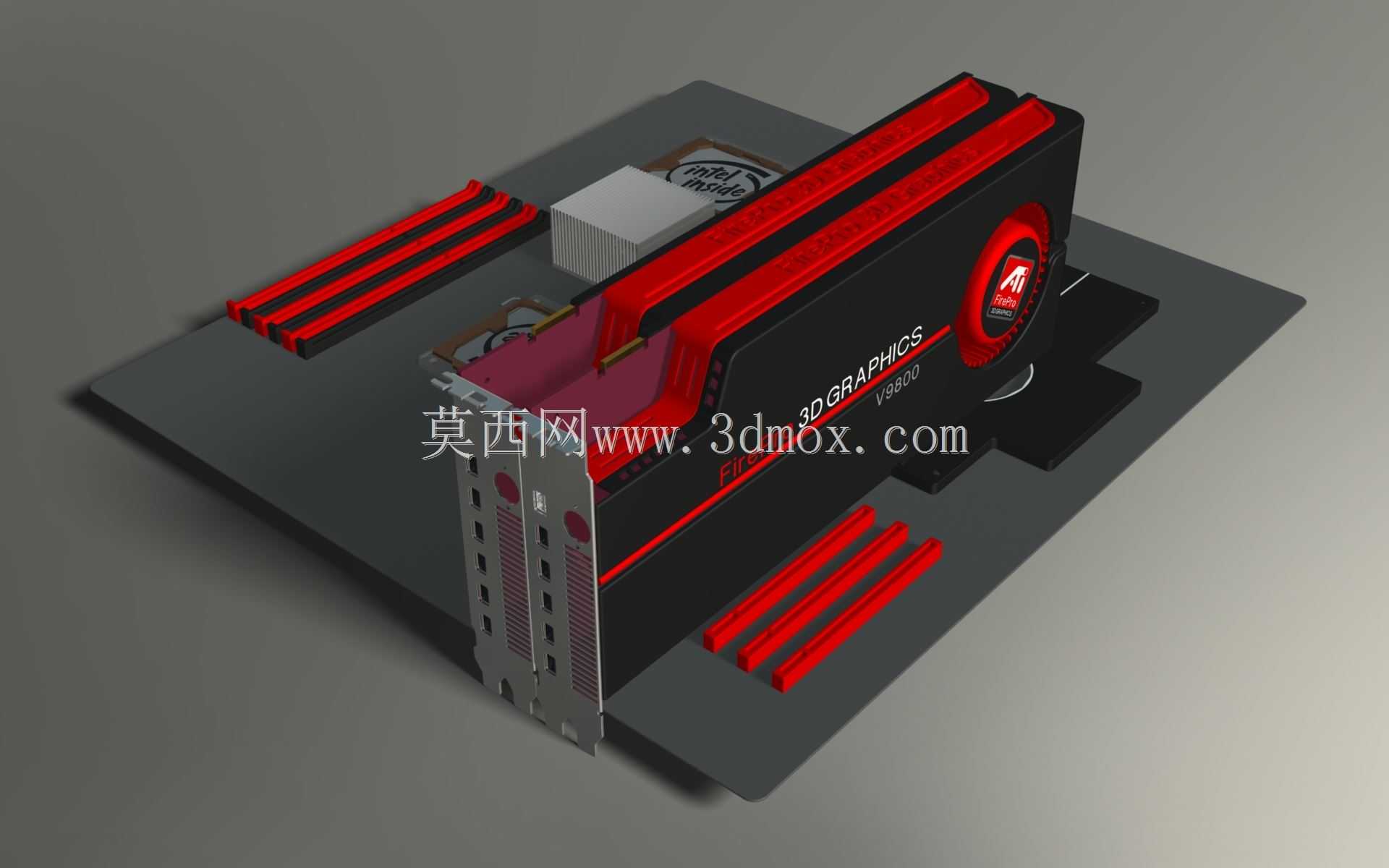

　　处理器部分采用双路服务器级CPU的布局设计，CPU底座的扣具压力经过精确计算，既能保证处理器与散热器底座的紧密贴合，又不会因压力过大导致处理器基板或PCB变形。CPU供电模块的散热片采用鳍片阵列结构，鳍片间距、高度与机箱前进风的风量匹配，确保供电MOS管在满负载运行时温度控制在合理区间，避免高温导致的供电不稳、降频问题。

　　存储部分选用2.5英寸固态硬盘，安装位设计在机箱硬盘笼的上层位置，硬盘托架采用免工具卡扣结构，卡扣的卡合力度经过反复调试，既可以实现徒手快速拆装，又能保证硬盘在设备移动、运行震动时不会出现松脱。硬盘的SATA接口与供电接口位置预留了足够的线材插拔空间，不会出现线材弯折角度过大导致的接触不良问题。

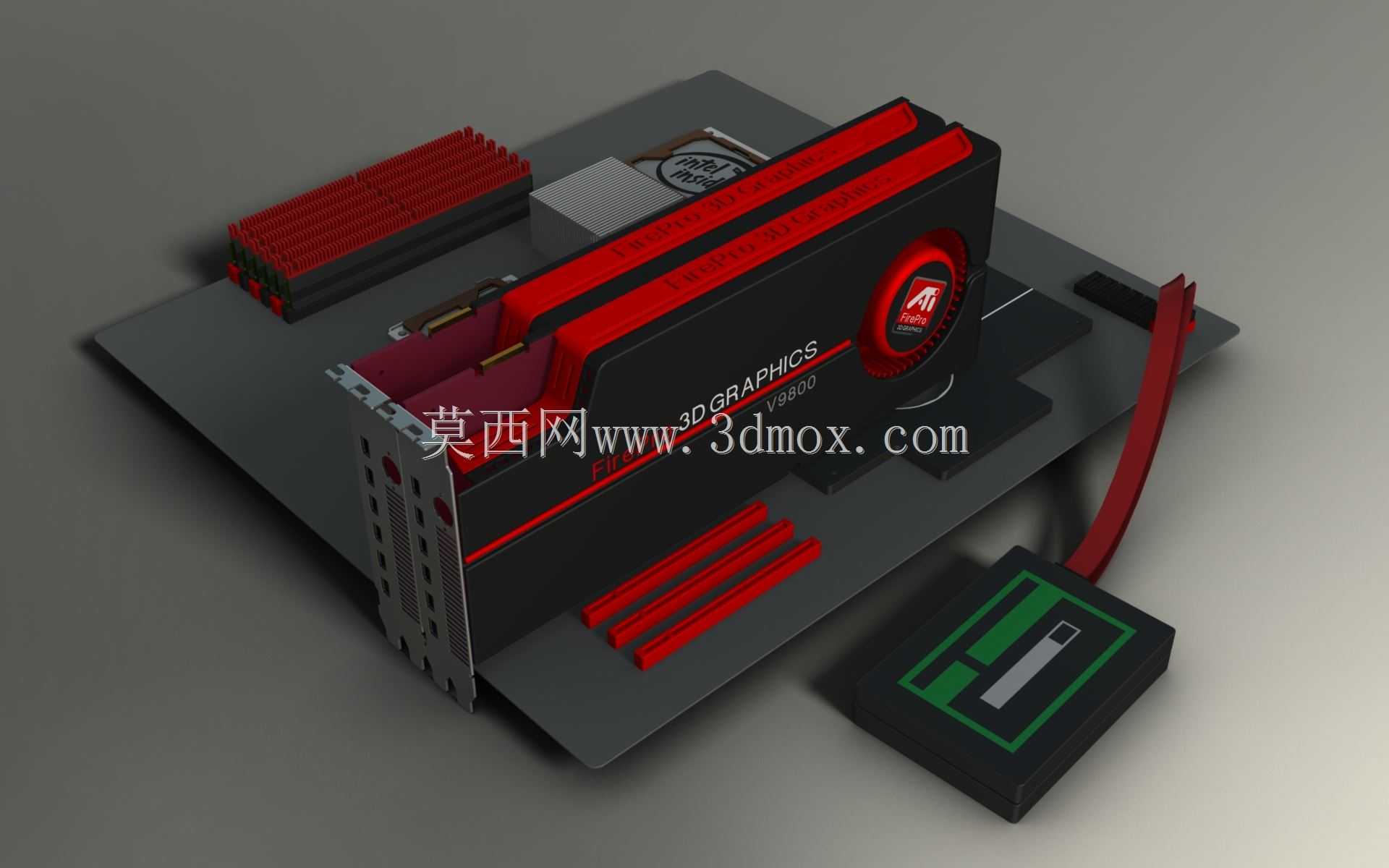

　　内存部分采用台式机标准高度的马甲内存，内存马甲的高度经过严格控制，不会与大型CPU散热器的鳍片产生安装干涉，内存插槽的卡扣结构设计为单边开合，方便在显卡安装完成后进行内存的加装与更换，无需拆卸显卡即可操作。内存金手指与插槽的接触片采用镀金处理，减少长期使用后的氧化接触问题，保证数据传输的稳定性。

　　所有部件的安装边界均严格遵循ATX机箱的通用尺寸规范，显卡长度控制在双槽位显卡的标准长度范围内，CPU散热器高度不超过160mm的通用机箱限高，硬盘安装位不会与主板的SATA接口、前置面板插针位置产生干涉。布线通道预留了足够的空间，电源线、数据线可以沿着机箱理线架规整布置，不会阻挡风道，也不会与旋转的散热风扇产生剐蹭。

　　设计过程中针对各部件的公差配合做了充分考量，塑料卡扣的拔模斜度、金属部件的折弯圆角、安装孔位的位置公差均按照行业通用加工精度设定，确保实物生产组装时不会出现装不上、间隙过大的问题。散热结构的设计经过多轮风道模拟验证，确保高负载下各部件的温度都在元器件允许的工作温度范围内，不会出现过热降频、元器件寿命缩短的问题。各部件的重量分布经过平衡设计，安装到主板后不会出现主板单侧受力过大的情况，配合机箱的主板背板加强筋，可以有效避免主板长期使用产生的变形问题。
