带法兰安装基座的轴承防护限位构件

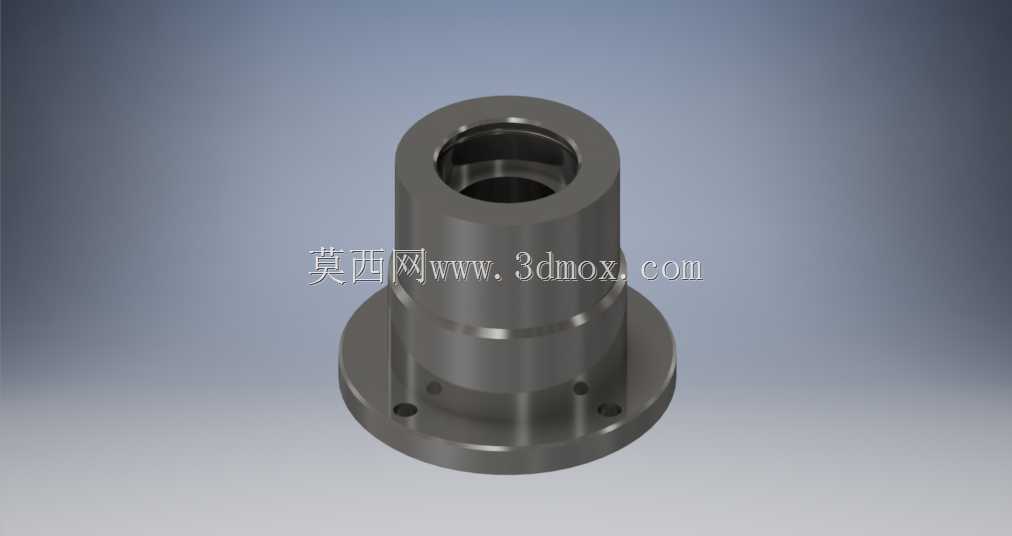

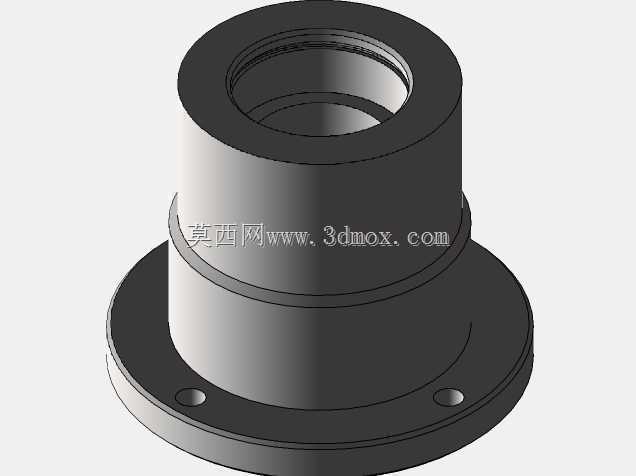

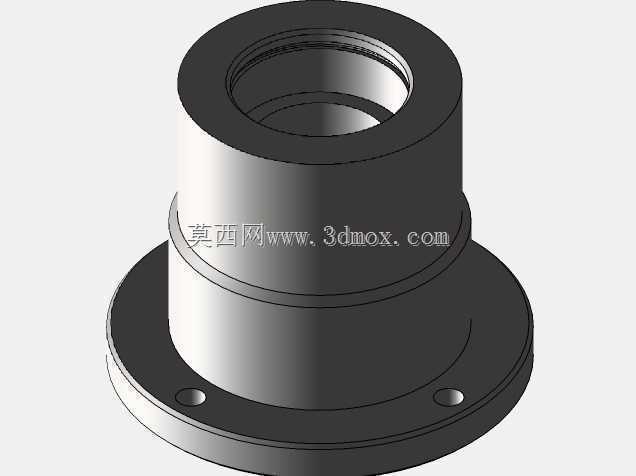

　　在各类旋转轴系的传动布局中，这类带法兰基座的轴承防护构件是保障轴承运行稳定性的关键配套零件，常应用于中小型减速机输出端、机床进给轴支撑位、输送线辊筒端部、小型电机输出轴装配位等场景，核心作用是对安装到位的滚动轴承形成轴向限位，同时阻隔外界切削碎屑、粉尘、润滑脂飞溅外溢，避免轴承运行过程中出现外圈窜动、异物侵入滚道的问题。从结构设计逻辑来看，该构件采用一体化同轴结构设计，上部为等直径的筒状腔体，内腔直径与待防护轴承的外圈外径做过渡配合，装配时可直接套设在轴承外圈外侧，筒壁厚度根据轴系额定载荷做匹配设计，既保证足够的结构刚性避免受轴向力时发生形变，又不会过度增加整体装配重量；下部为一体化成型的圆形法兰安装盘，盘面上均匀分布多个安装通孔，

　　孔位与安装基座上的预加工螺纹孔位置完全对应，安装时可通过内六角螺栓直接将构件锁紧在设备基座面上，无需额外设计转接结构，大幅缩减装配工序。设计过程中需要重点把控几个尺寸边界：首先是筒状腔体的轴向长度，需完全覆盖轴承外圈的轴向宽度，同时预留0.2-0.5mm的轴向压紧余量，保证锁紧后能对轴承外圈施加稳定的预紧力，避免轴承运行时出现轴向窜动；其次是法兰盘的外径尺寸，需大于上部筒体外径至少1.5倍螺栓公称直径，保证螺栓安装时有足够的操作空间，同时法兰盘厚度需满足螺栓拧紧时的抗压强度要求，避免锁紧时法兰盘发生翘曲形变；另外内腔与法兰安装面的同轴度公差需控制在IT7级以内，端面与轴线的垂直度公差不超过0.02mm，避免装配后轴承出现偏载，

　　加剧滚道磨损。实际应用中，这类构件的材质通常根据使用场景选择，普通工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境或食品加工设备中则会采用304不锈钢材质，表面做钝化处理；针对高速轴系的应用场景，还会在筒体内壁开设环形储油槽，存储少量润滑脂对轴承外圈形成辅助润滑，同时在法兰盘与基座的结合面开设密封槽，加装O型密封圈避免润滑油渗漏。不同于分体式的轴承端盖与限位挡圈结构，这种一体化结构减少了零件数量，降低了装配累计误差，在批量生产的通用传动设备中应用十分广泛，建模过程中需重点保证各回转面的同轴度、安装孔的位置度，避免后续生产加工出现装配干涉问题。
