机械传动用导向支撑座结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:531695
  • 机械传动用导向支撑座结构设计
  • 机械传动用导向支撑座结构设计
  • 机械传动用导向支撑座结构设计

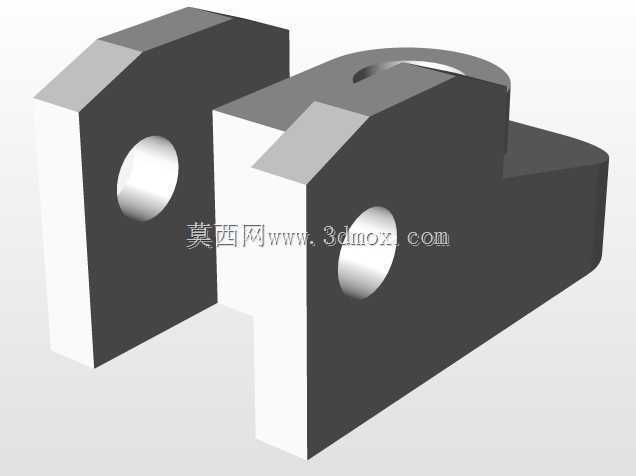

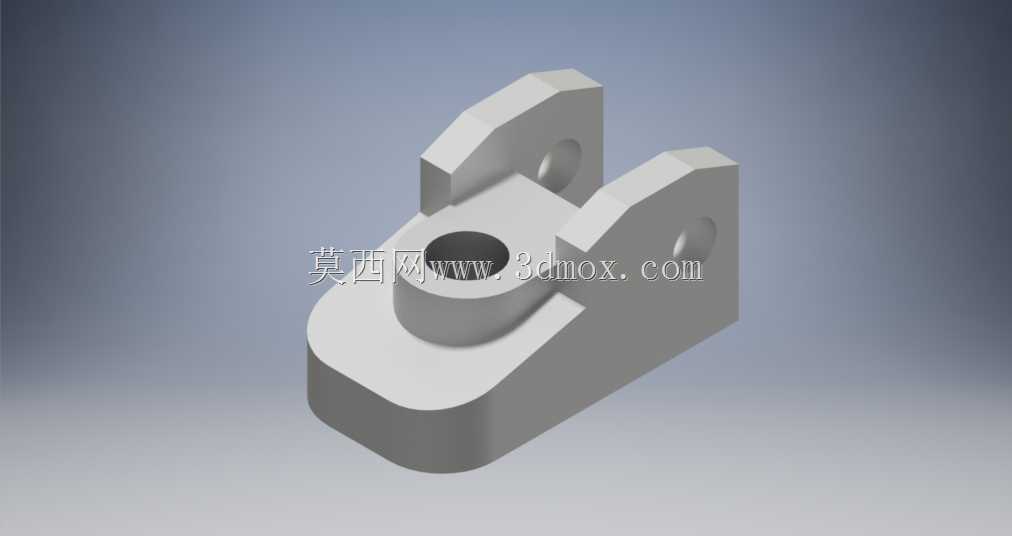

  这类导向支撑结构常出现在自动化生产线的直线往复工位、工装夹具的滑动导向段以及小型专用设备的执行端限位位置,核心作用是为往复运动的杆件、销轴类零件提供稳定的径向支撑与轴向运动导向,避免运动部件在长行程动作中出现径向窜动、卡滞,同时承担运动过程中传递的径向载荷,将受力均匀传导至设备安装基面。从结构设计逻辑来看,主体采用一体化铣削成型的基座结构,底部为带圆弧过渡的安装基面,相比直角基座能有效降低安装面的应力集中系数,在承受交变冲击载荷时不易出现根部断裂问题;基座上方凸起的同轴轴套结构,内孔为核心导向工作面,加工时需保证内孔圆柱度与表面粗糙度满足滑动配合要求,可根据实际工况选配铜套、直线轴承等内嵌件适配不同的滑动速度与载荷需求。

  两侧对称分布的带孔耳板结构,主要用于安装限位销、检测触发挡片或是连接防尘护罩,耳板上的安装孔与中心导向孔的位置度公差需严格控制,避免后续装配时出现附件干涉、限位位置偏移的问题。在安装边界方面,基座底部的平面为主要安装定位面,可通过底面的沉头孔采用内六角螺栓完成与设备机架的固定,安装时需保证基面平面度不低于0.05mm,防止锁紧后基座变形导致导向孔同轴度超差;整体结构的外形轮廓做了多处圆角过渡处理,既减少了加工过程中的毛刺残留,也能避免装配调试时尖锐棱边划伤操作人员,同时在有限的安装空间内最大化提升了结构刚性。实际选型应用时,需根据配套导向轴的直径确定中心导向孔的配合公差,若用于低速重载工况可适当增加轴套段的轴向长度,

  提升导向接触面积降低比压,若用于高速轻载场景则可在轴套位置设计油槽或是预留润滑脂注油通道,延长运动副的使用寿命。这类结构在设计时没有多余的冗余特征,所有曲面、孔位、凸台都服务于导向、安装、连接的核心功能,建模过程中需重点关注各特征之间的位置约束,尤其是两侧耳板孔与中心导向孔的对称度、轴套端面与安装基面的平行度,这些形位公差直接决定了最终零件的装配适配性与实际使用效果。
