3英寸塑料芯插头结构设计

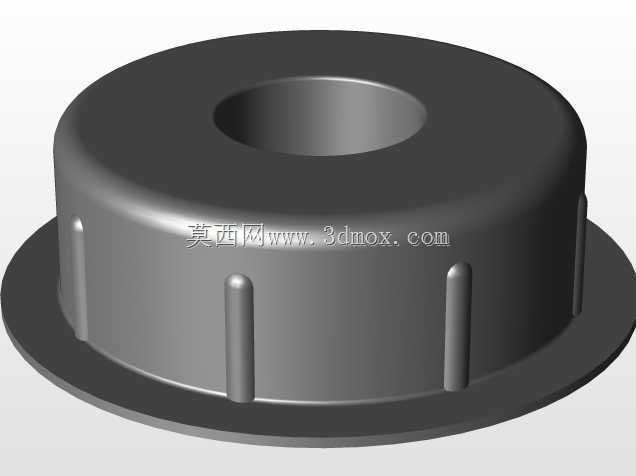

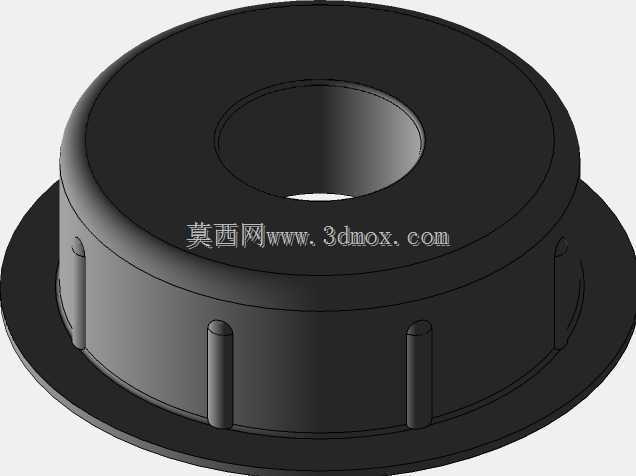

　　这类塑料芯插头常应用在卷材包装、管路临时封堵、芯轴端定位的场景中，比如薄膜、胶带、纸卷类产品的卷芯两端封堵，既可以避免卷芯内部进入杂物，也能在转运过程中维持卷芯的圆度，防止端面磕碰变形，部分输送管路的临时维护作业中，也会用这类插头做端口的临时密封，避免异物落入管腔造成后续管路堵塞。从结构设计来看，整体采用带法兰边的圆盘式结构，主体为阶梯圆柱造型，中心开设贯通圆孔，这个圆孔一方面是为了适配穿过芯轴的安装场景，让卷材可以顺利穿装在放卷轴上，另一方面也能减少材料用量，降低单件的成型成本。外圆柱面均匀分布的竖向凸筋，是设计时特意做的防滑结构，当插头压入卷芯或者管端时，凸筋会和内壁产生过盈配合的挤压力，

　　不需要额外粘接或者紧固件就能实现可靠固定，同时也能补偿内壁的尺寸公差，适配一定范围内的卷芯内径偏差。顶部的法兰边直径大于主体圆柱直径，安装到位后法兰边会贴合在卷芯或者管端的端面，起到轴向限位的作用，避免插头过度压入内部造成取出困难，法兰边的厚度经过校核，在常规的堆叠转运压力下不会出现弯折变形，能稳定维持端面的贴合状态。外形尺寸上主体适配3英寸内径的卷芯或者管材，整体轴向高度1英寸，这个尺寸是行业内通用的卷材端堵常规尺寸，安装后突出端面的高度不会影响卷材的堆叠码放，中心孔的孔径匹配常规3英寸气胀轴的轴头尺寸，穿轴时不会出现卡滞，也不会因为间隙过大造成卷材转动时的径向跳动。设计时还考虑了注塑成型的工艺性，

　　所有转角位置都做了均匀的圆角过渡，避免注塑时出现应力集中导致的开裂，外表面没有复杂的倒扣结构，采用简单的两板模就能完成成型，生产效率高，单件成型周期短，适合大批量的生产需求。实际使用中，这类插头的插拔不需要专用工具，操作人员徒手就能完成压装和拔出，凸筋的高度经过反复验证，既保证足够的固定力不会在转运中脱落，也不会因为过盈量太大造成安装费力，甚至压裂卷芯端口。在自动化包装线的卷材上料工位，这类插头也能配合自动上料机构的卡爪实现自动装配，法兰边的平整端面可以作为机构抓取的定位基准，提升自动化装配的定位精度，不会因为外形不规则导致上料失败。
