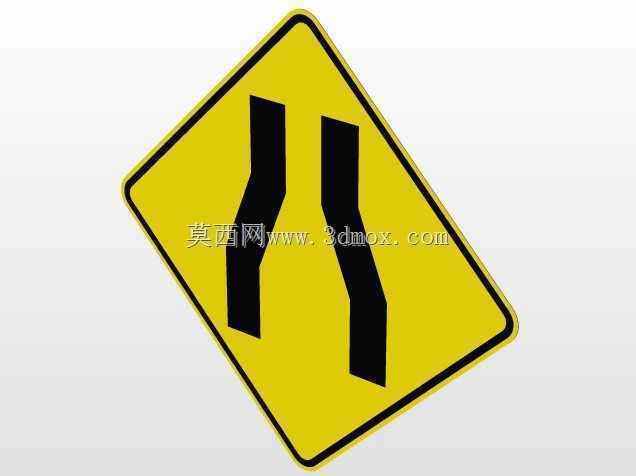

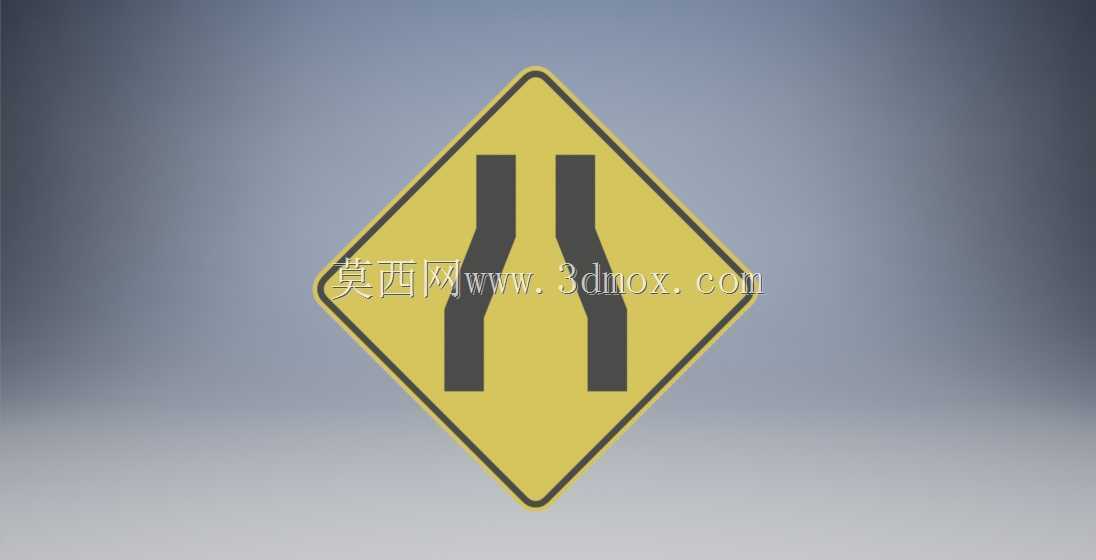

两侧变窄警示道路标志结构设计

　　日常道路通行场景里，这类两侧变窄警示标志多设置在车道宽度缩减路段前的合适位置，尤其是城郊双向两车道衔接施工段、山区道路临崖段、桥梁引道段，能提前给驾驶员传递车道边界变化的信息，避免会车、跟车时因判断偏差出现刮擦、冲出路侧的事故。从结构设计角度看，该标志采用菱形黄底黑边的警示类标志通用外形，板面的双车道向内收窄的图形，完全对应GB5768里的两侧变窄标识图形规范，图形线条的宽度、收窄段的斜率都经过实际视认性验证，保证不同车速下驾驶员能在安全制动距离外识别标识含义。设计时首先要考虑标志的视认角度，常规安装高度下，标志板面的法线需要与道路行车方向呈微小下倾角，避免阳光直射时板面反光造成眩目，同时保证夜间车灯照射时，

　　反光膜能将光线原路反射回驾驶员视野。标志的基板多采用铝合金板材冲压成型，边缘做卷边处理，既提升基板整体抗风刚度，也能避免锋利边缘划伤安装维护人员，基板背面会设置抱箍安装位，适配不同直径的标志立杆，安装位的孔位采用长圆孔设计，允许现场安装时微调标志的水平角度，抵消立杆安装时的垂直度偏差。从安装边界来看，标志设置位置距离车道变窄起点的距离，需要根据道路设计时速匹配，时速60公里的路段需要预留足够的反应距离，标志侧方距离车行道边缘的距离要满足建筑限界要求，不能侵入行车净空，同时要避开行道树、路侧广告牌等遮挡物。标志表面的反光膜采用工程级或更高等级的反光材料，黄底的色号、黑边的宽度都有严格的色度要求，即使在雨雾天气也能保持足够的辨识度。

　　建模过程中需要还原标志的折边结构、背面的加强筋布局，还有安装抱箍的连接结构，不能只做单片薄板的简化模型，要考虑实际生产时的冲压折弯工艺余量，卷边的圆弧半径要匹配板材厚度，避免折弯时出现板材开裂的问题。另外标志板面的图形印刷位置，要预留周边黑边的均匀宽度，图形居中布置，保证视觉上的平衡感，不会出现图形偏移导致的视认误差。
