多工位组合式滑杆铰链连接结构

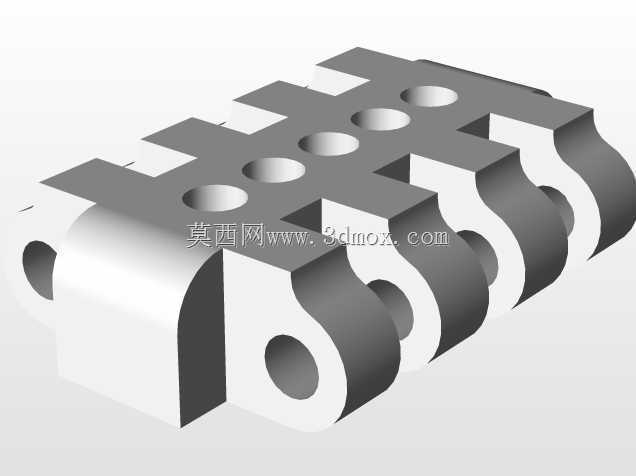

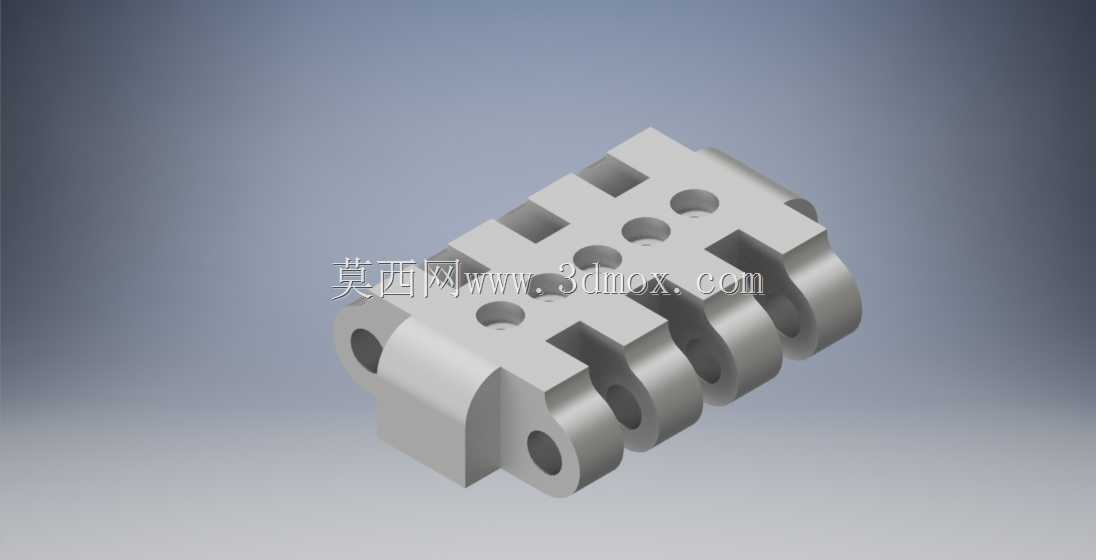

　　这款滑杆铰链属于机械传动系统里的复合运动连接构件，主要用在需要同时实现直线滑动与定轴转动的工位切换场景，常见于自动化生产线的工装夹具快换模块、包装设备的料仓开合机构、检测设备的探针位移调节架这类需要复合运动限位的部位。和普通单自由度铰链不同，它集成了多组平行铰接孔位与滑动导向槽，能在单一部件上实现多组连杆的同步铰接，同时预留的滑动配合面可以让整个铰链组件沿着固定导轨做线性位移，不需要额外加装独立的滑动副连接件，能有效缩减机构的整体安装空间。从结构设计来看，主体采用一体式块状基体，一侧排布四个同轴等径的铰接通孔，用来穿装铰接销轴连接外部连杆，每个铰接孔的端面都做了倒角处理，避免销轴装配时出现卡滞，也能减少销轴转动过程中的端面磨损；

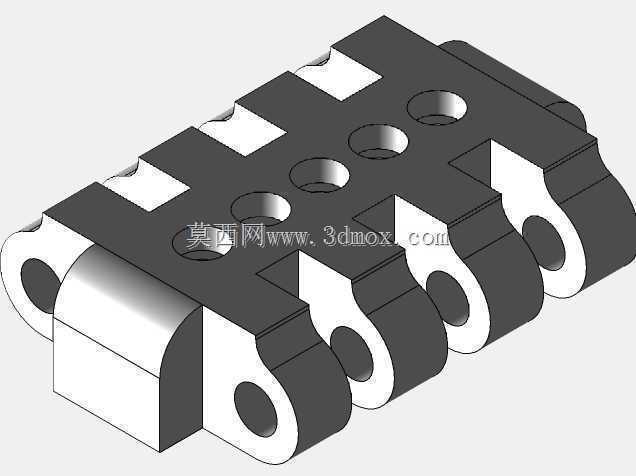

　　基体上部开设了三个等距排布的螺纹安装孔，用来将铰链整体固定在滑动载板上，孔位的同轴度与位置度公差控制在0.02mm以内，保证安装后滑动过程不会出现偏载卡涩。基体另一侧设计了阶梯式的导向卡槽，卡槽的配合面粗糙度控制在Ra1.6，和配套的滑杆配合时间隙控制在0.03-0.05mm，既能保证滑动的顺畅度，又能避免间隙过大带来的传动晃动。在安装边界上，这款铰链的整体宽度适配常用的20mm宽度工业铝型材安装槽，铰接孔的直径适配标准的6mm圆柱销轴，上部安装孔适配M4内六角螺丝，不需要额外做定制加工就能和常规标准件配套使用。设计时特意将铰接部位的壁厚做了加厚处理，在承受100N的径向铰接载荷时，铰接孔的形变量不超过0.01mm，

　　能满足常规轻工业自动化设备的载荷需求。滑动导向部位的两端都做了圆弧过渡，避免滑动到行程端点时出现应力集中导致的基体开裂，同时每个铰接孔之间都预留了足够的间隙，保证多组连杆转动时不会出现互相干涉的情况，相邻连杆的最大摆角可以达到35度，能覆盖多数工装调节的角度需求。实际使用时，这款铰链不需要额外加装润滑注油孔，基体材质如果选用工程塑料或者自润滑合金材质，可以实现长期免维护运行，适合用在不方便定期加注润滑油的洁净生产场景，比如食品包装生产线、电子元器件组装工位这类对油污管控严格的区域。
