工业设备用定位支撑支架结构设计

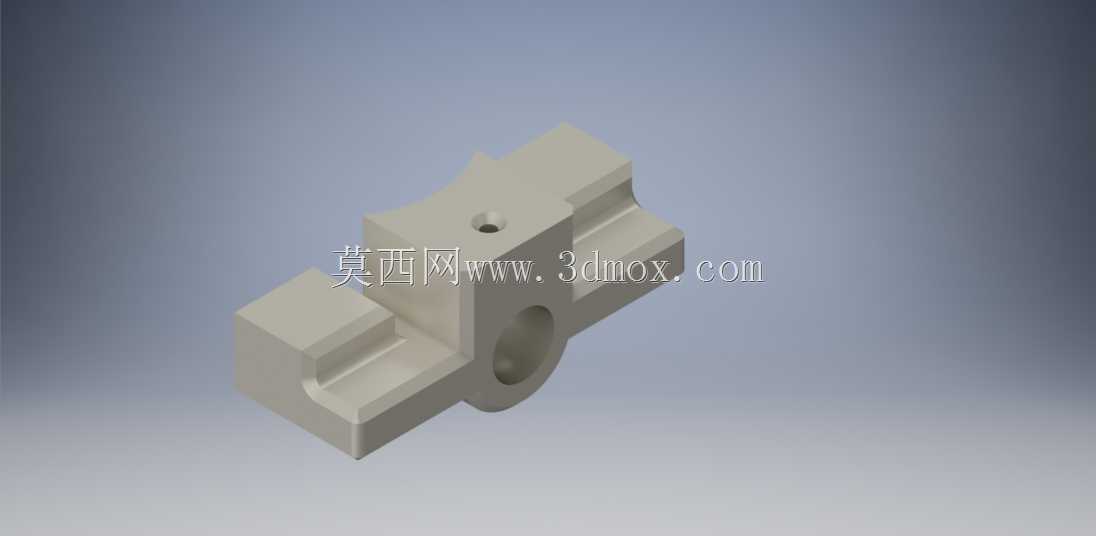

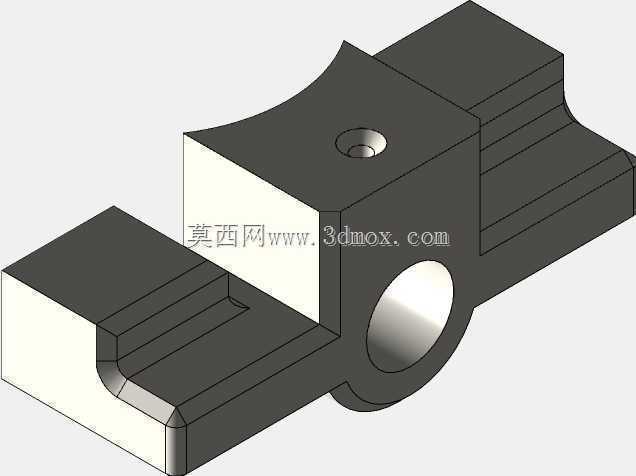

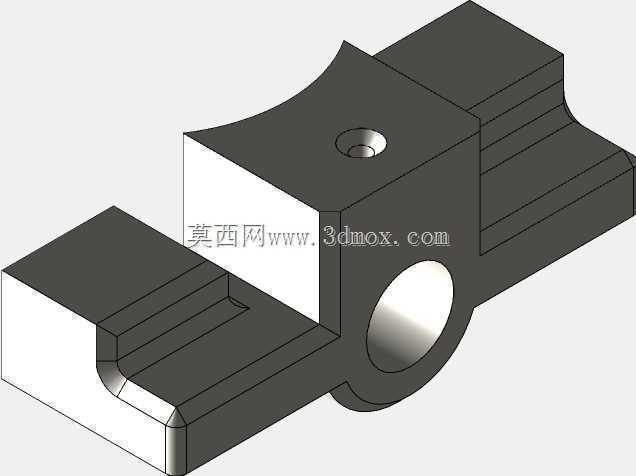

　　在自动化生产线、工装夹具以及非标设备的装配环节中，定位支架是承担工件限位、部件支撑、位置校准功能的核心基础零件，其结构合理性直接影响整套设备的运行精度与装配稳定性。这款定位支架采用一体化块状结构设计，主体以中碳钢为加工基材，可根据实际使用场景选择调质、表面发黑或者镀锌处理，适配不同工况下的耐磨、防锈需求。从结构布局来看，支架两侧设计有对称的卡槽结构，可直接卡接在对应规格的导轨或者安装梁上，卡槽的配合公差控制在H7级别，既保证安装时的滑动顺畅度，又能避免装配后出现过大的配合间隙，降低运行过程中的晃动量。支架中部设置有贯穿的轴孔，孔内壁预留有油槽结构，可在装配转轴或者导杆时存储润滑脂，减少相对运动过程中的摩擦损耗，延长部件的使用寿命；

　　轴孔上方设计有螺纹定位孔，可拧入紧定螺钉，对穿入轴孔的杆件进行轴向锁紧，防止工作过程中出现轴向窜动。支架底部为平整安装面，平面度公差控制在0.02mm以内，可保证与安装基面的贴合度，避免因安装面不平导致的支架受力变形。在安装边界设计上，这款支架的整体轮廓做了多处倒角处理，既去除了加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在安装过程中起到导向作用，降低对位难度。不同于分体式拼接的定位构件，一体化铣削成型的结构消除了拼接面的装配误差，整体刚性更强，在承受侧向冲击力时不易出现结构变形，可适配工装夹具中工件的粗定位、输送线中物料的位置阻挡、检测设备中传感器的安装支撑等多种场景。设计过程中充分考虑了加工工艺性，

　　所有加工面均采用常规铣削、钻削工艺即可完成，不需要特殊刀具或者复杂加工工序，加工成本可控，适合批量生产应用。在受力结构优化上，支架的转角位置均设置有工艺圆角，可分散应力集中点，在频繁承受交变载荷的工况下，不易出现应力开裂的问题，整体使用寿命更长。实际装配时，既可以通过两侧卡槽实现无额外紧固件的快速卡装，也可以通过底部安装面的预留孔位采用螺栓紧固，两种安装方式可根据现场安装空间灵活选择，适配不同设备的装配需求。
