道路分隔警示菱形交通指示标识

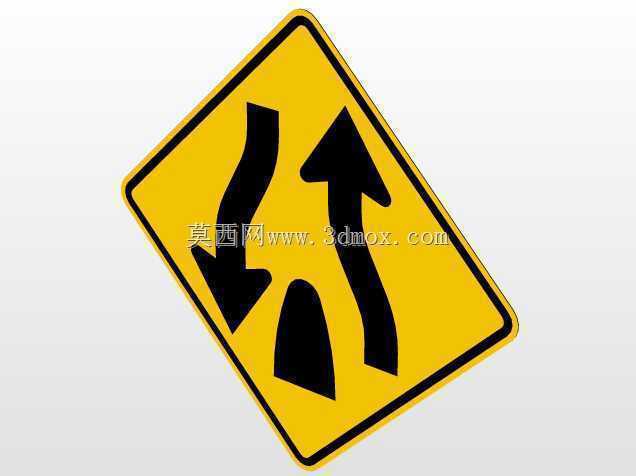

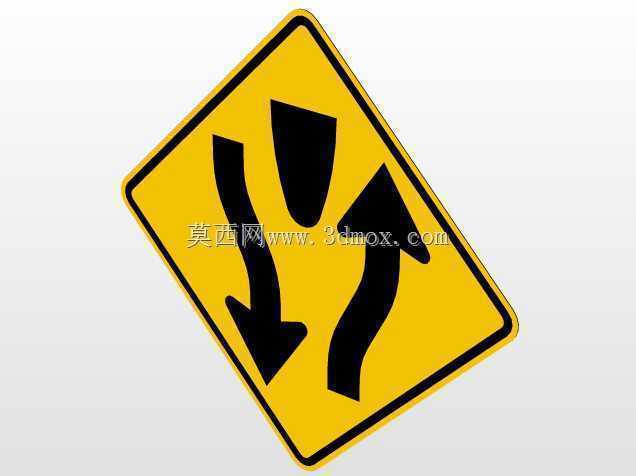

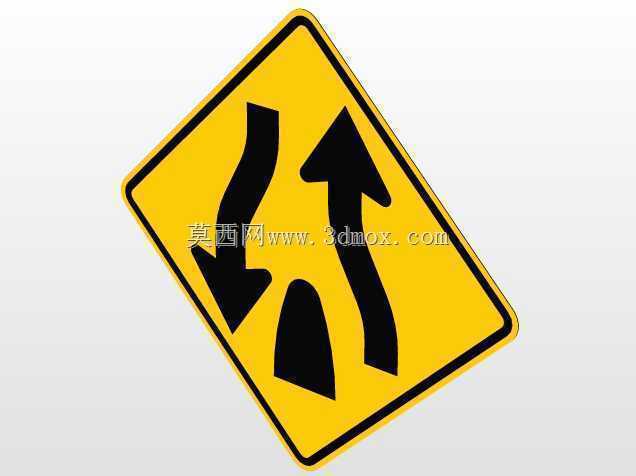

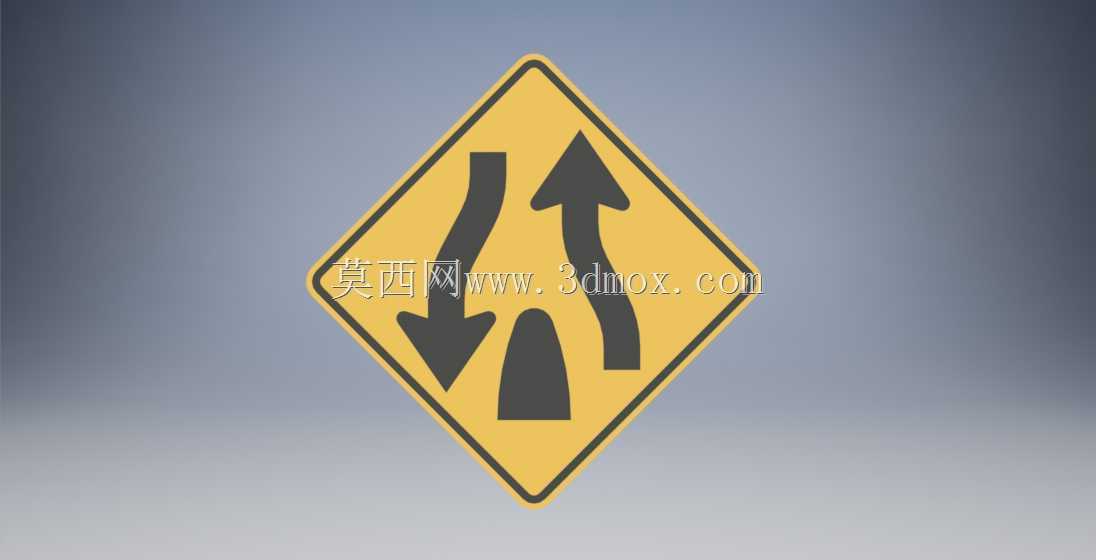

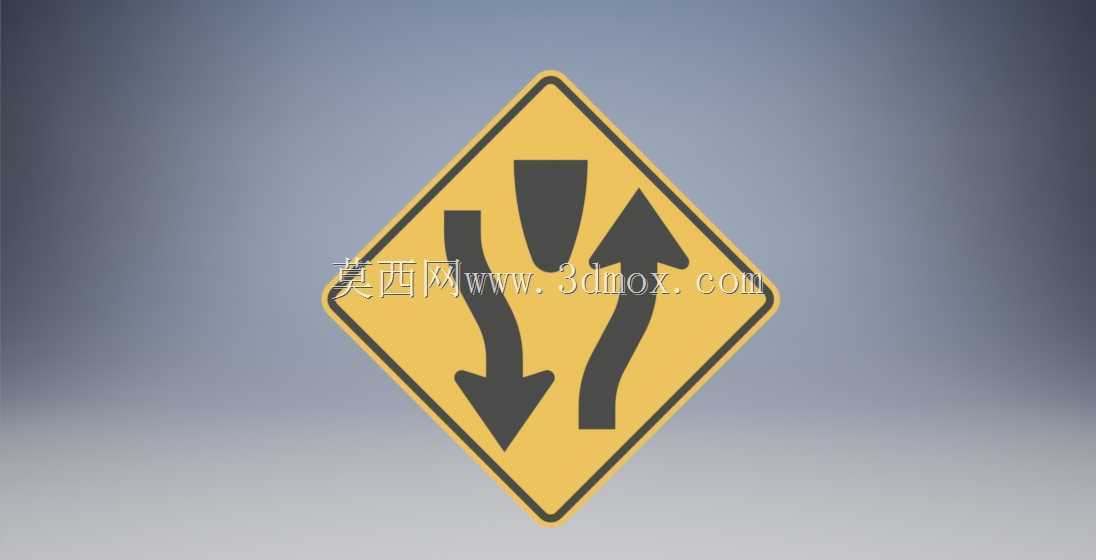

　　这类警示标识主要设置在公路路段中央分隔带起始、中断或者即将结束的位置，用来提前告知驾驶员前方道路线形出现分隔变化，需要提前留意车道走向，避免因对路况预判不足引发剐蹭、逆行或者冲闯分隔带的事故。日常在城郊快速路、一级公路的开口段、施工过渡段、分隔带起止点都能见到这类标识的布设，属于道路安全设施里的主动预警类部件。从设计层面看，标识整体采用国标规定的黄底黑边菱形轮廓，菱形的锐角朝向行车方向，相比方形标识在远距离下的视觉辨识度更高，驾驶员在150米外就能捕捉到标识轮廓。标识表面的图案采用对称分流设计，中间向下的箭头代表对向车流方向，两侧弯曲的箭头分别对应本向车道的左右分流走向，图案线条采用3厘米宽度的黑色反光膜刻制，

　　和黄色底膜形成高对比度，即便在雨雾天气、夜间车灯照射下也能清晰传递路况信息。建模过程中首先确定标识的外轮廓尺寸，常规路段使用的该类标识边长为90厘米，菱形的四个倒角半径统一为5厘米，边缘的黑色边框宽度为4厘米，保证和现行交通标志国标尺寸要求一致。标识的支撑结构采用单立柱式安装，立柱采用直径76毫米的热镀锌钢管，安装时标识下边缘距离路面高度为2.2米，满足小型车、大型货车的视线高度要求，不会被路侧绿植或者小型遮挡物挡住。建模时需要还原标识板面的微弧度设计，实际生产中铝板板面会压出2度左右的微弧，用来增强板面抗风载能力，避免大风天气下板面出现震颤变形，同时微弧设计也能让车灯照射的反光更均匀，不会出现局部反光过强或者反光盲区。

　　标识背面采用滑动抱箍结构和立柱连接，抱箍的间距设置为40厘米，安装时可以根据现场的视线角度微调标识的俯仰角度，保证标识面正对行车方向。在道路施工临时布设场景下，这类标识也可以搭配可移动配重底座使用，临时使用的标识尺寸会缩小到边长60厘米，板面反光膜采用更高等级的工程级反光材料，适配临时路段的短周期警示需求。建模时需要注意图案的比例关系，三个箭头的排布要居中，两侧弯曲箭头的曲率半径要符合驾驶视觉的认知习惯，不能出现箭头指向歧义，箭头的端部宽度和线条宽度保持一致，避免图案变形导致驾驶员误判。
