高速公路入口指引标识牌三维设计

　　日常做交通配套设施的结构建模时，这类高速入口标识是很常见的设计对象，它的核心应用场景就是高速公路互通立交的入口匝道起始位置，给过往驾驶员传递明确的道路准入信息，避免驾驶员误驶入对向车道或者非高速路段，是高速路网里最基础也最关键的指引类设施。从实际使用功能来看，这类标识需要在几十米外就能被驾驶员清晰识别，所以设计时首先要考虑的是视认性，牌面采用高对比度的深绿底白字配色，搭配圆角矩形的牌面轮廓，既符合国标交通标识的规范要求，也能减少风阻对牌体的载荷影响。设计思路上，首先要匹配实际道路的安装限界，常规这类单块入口标识的牌面宽度在2.4米到3米区间，高度在1.8米到2.2米区间，安装时牌面下沿距离路面的净空高度要满足5.

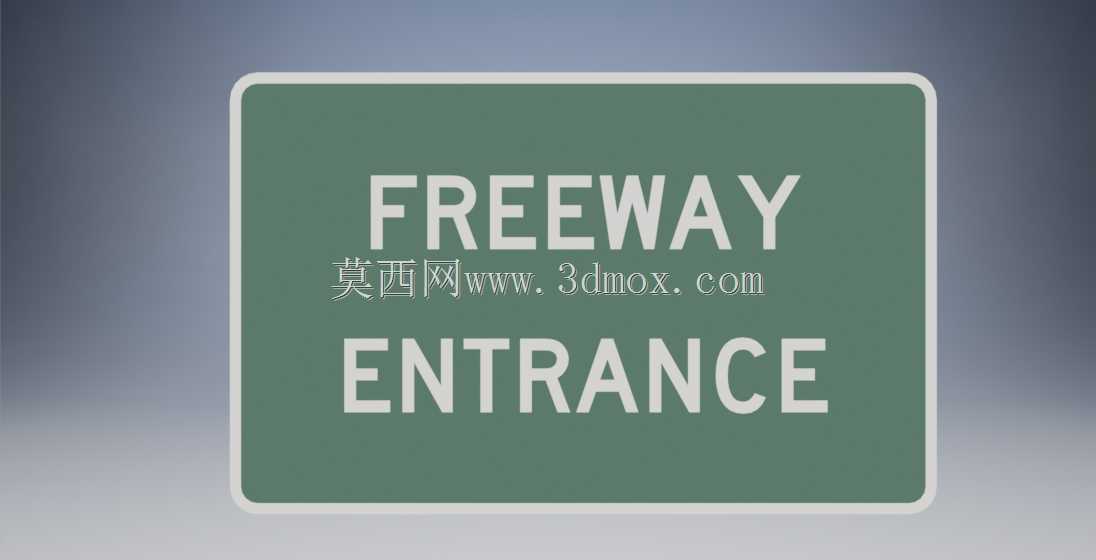

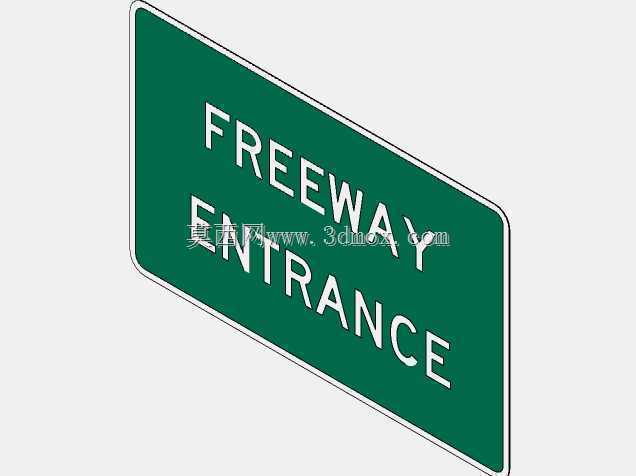

　　5米以上的高速通行限界要求，避免超高车辆剐蹭。牌体本身采用薄铝板拼接加背部龙骨加强的结构，建模时需要还原牌面的折边工艺，四周预留40毫米左右的折边宽度来提升整体刚度，背部的龙骨采用40*40的角铝型材，横竖间距控制在600毫米以内，避免大尺寸牌面在强风环境下出现震颤变形。很多新手建模时容易忽略标识牌的安装倾角，实际安装时牌面并不是完全垂直于地面，而是要和行车方向保持95度左右的夹角，略微朝向来车方向倾斜3到5度，减少夜间车灯照射时的镜面反光，提升夜间的视认效果。牌面的文字排版也有严格的工程要求，“FREEWAY”和“ENTRANCE”的英文字体采用交通标志专用的粗等线字体，字高按照行车速度120km/h的视认要求设置为60厘米，

　　字间距保持在字高的1/10左右，确保高速行驶状态下驾驶员能在0.5秒内识别完整信息。另外建模时还要考虑牌面和立柱的连接结构，通常这类标识采用单悬臂或者双悬臂的安装方式，牌体背部预留和悬臂法兰对接的安装孔位，孔位的位置要和悬臂横梁的安装点位完全匹配，避免现场安装时出现对位偏差。从结构强度角度，牌面的铝板厚度一般采用3毫米的防锈铝板，表面贴工程级反光膜，建模时可以把反光膜的层叠结构做简化处理，但要还原牌面边缘的包边细节，避免雨水渗入铝板和反光膜之间造成脱落。这类标识的设计不需要太复杂的曲面结构，核心是要严格匹配交通设施的安装规范，所有尺寸边界都要符合道路设施的限界要求，同时兼顾结构的抗风载、抗腐蚀性能，确保在户外露天环境下能长期稳定使用，不会因为结构设计缺陷出现牌面变形、脱落等安全隐患。
