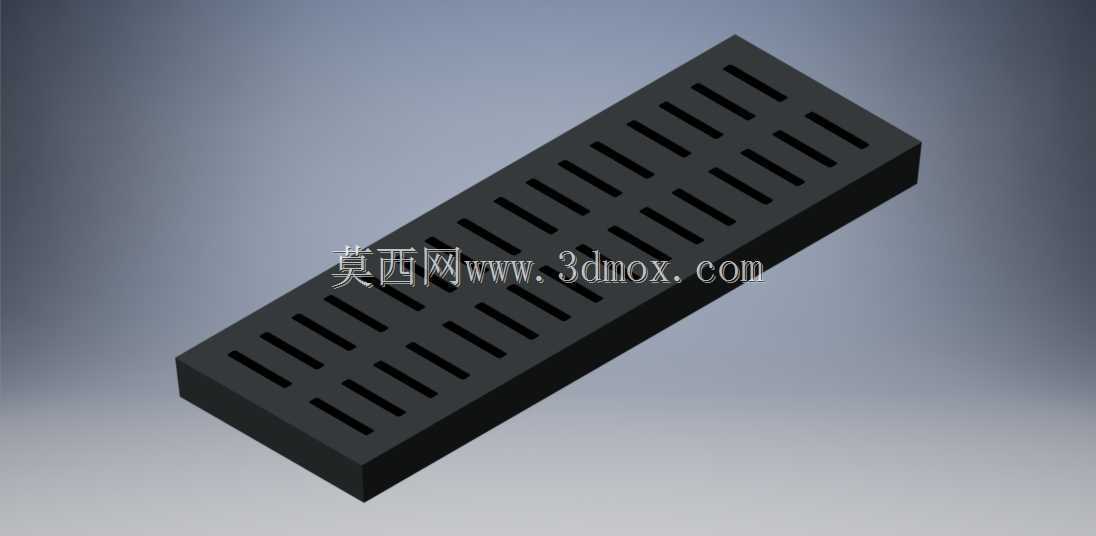

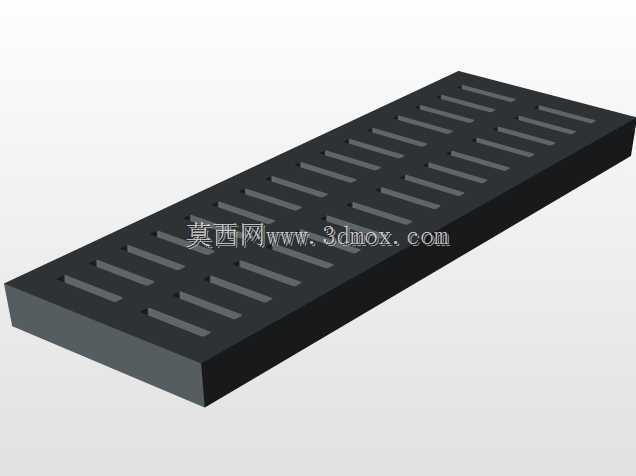

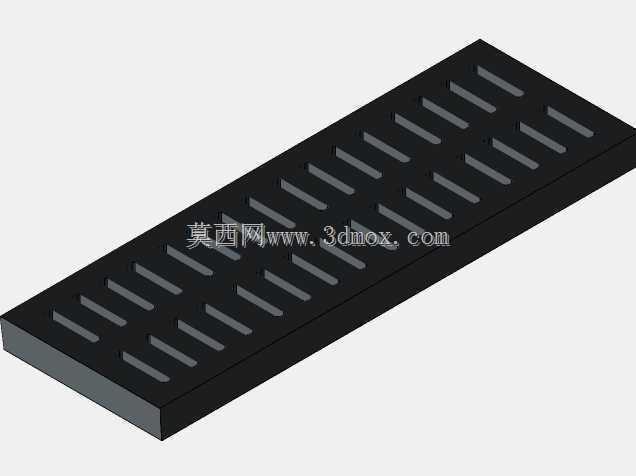

八英寸铸铁通风炉排结构设计

　　这款八英寸规格的铸铁炉排，是小型燃煤加热设备、民用采暖炉、小型生物质燃烧装置的核心承托通风构件，日常应用场景覆盖家用采暖炉、小型餐饮摊点炒炉、实验室小型加热炉、户外便携柴火炉等多种需要固体燃料承托的燃烧设备，核心作用是承托上方堆积的固体燃料，同时通过自身的通槽结构为燃烧层供给足量助燃空气，并且让燃烧后的灰渣顺着通槽间隙落入下方集灰腔，保障燃烧过程持续稳定进行。从结构设计逻辑来看，整体采用长方体实心边框搭配等距排布的长条形通槽结构，边框做了等厚度的实体加强设计，能够承受燃料堆积带来的静载荷，同时耐受燃烧过程中的持续高温，避免长期高温工况下出现形变翘曲的问题。通槽采用平行等距排布的设计，槽宽经过反复校核，

　　既不会因为槽宽过大导致未燃尽的小颗粒燃料直接掉落造成燃料浪费，也不会因为槽宽过小导致通风阻力过大、灰渣堵塞影响助燃效果，槽体的走向顺着炉排的长度方向延伸，空气穿过通槽后可以在燃料层形成均匀的气流分布，避免出现局部燃烧不充分、局部过热烧损构件的问题。外形尺寸上严格遵循八英寸的安装边界设计，整体长宽比例适配常规小型炉具的炉膛内安装位，安装时可以直接嵌入炉膛下部的支撑台阶，不需要额外做复杂的固定结构，边框的厚度预留了足够的热膨胀余量，在高温受热膨胀时不会因为安装间隙不足出现挤压变形的问题。材质选用铸铁本身就是考虑到铸铁的耐热性、抗形变能力以及铸造工艺的适配性，这类构件在生产时可以通过一次铸造成型，

　　后期只需要简单的飞边打磨处理就可以投入使用，生产成本可控，同时铸铁在高温下的抗氧化性能优于普通低碳钢板，长期使用不容易出现氧化烧穿的问题，使用寿命更长。在实际选型适配时，需要注意这款炉排的通风面积占比，其总通风面积刚好匹配八英寸炉膛的燃烧供风需求，当配套小功率引风装置时，气流可以均匀穿过燃料层，让燃料充分燃烧，减少黑烟和不完全燃烧产物的生成，同时通槽的排布方向也方便日常使用中疏通灰渣，只需要用炉钩顺着槽体方向刮动，就可以清理卡在槽缝里的焦块，维护操作十分简便。结构上没有多余的复杂曲面和异形结构，建模时重点关注通槽的等距阵列精度、边框的圆角过渡处理，避免尖角位置在铸造时出现应力集中、冷裂等缺陷，安装面的平面度也做了相应控制，确保放置在支撑台阶上时不会出现翘边漏风的问题，保障炉膛的密封性，减少不必要的热量损耗。
