伊利诺伊州公路路线标识路牌设计

　　作为交通导视系统的核心组成部件，该款州级公路路线标识牌主要应用于美国伊利诺伊州境内的州级公路路网节点，承担路线编号识别、行进方向指引的核心功能，是公路沿线导视体系中辨识度最高的标识构件之一。从实际应用场景来看，这类路牌通常设置在州道与国道、县乡道路的交叉口位置，以及长距离直行路段的间隔点位，帮助驾驶员快速确认当前行驶路线编号，避免在多线路交汇区域出现路线判断偏差，尤其在无导航信号的郊野公路段，这类标识是驾驶员判断行进路线的核心参照。

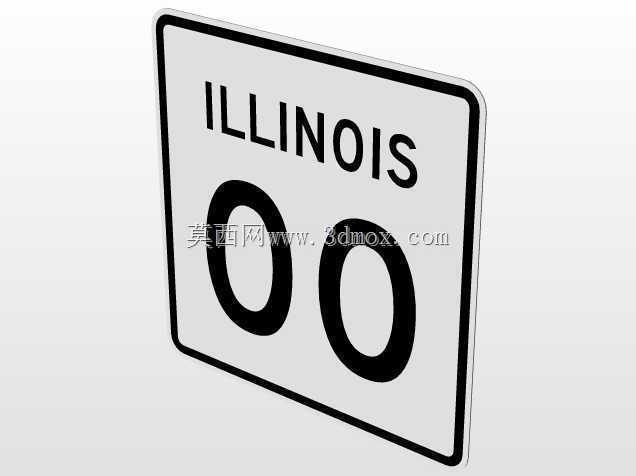

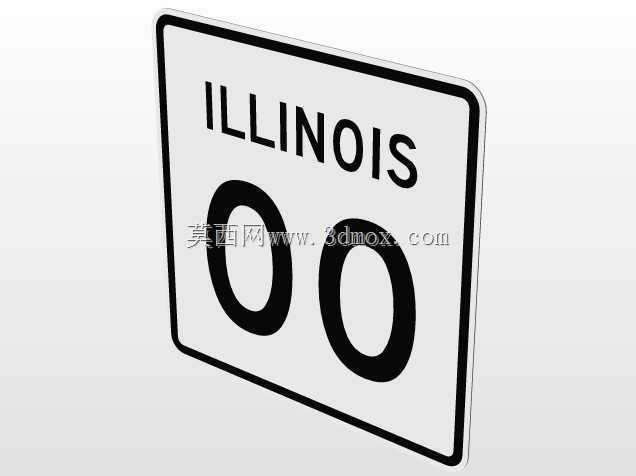

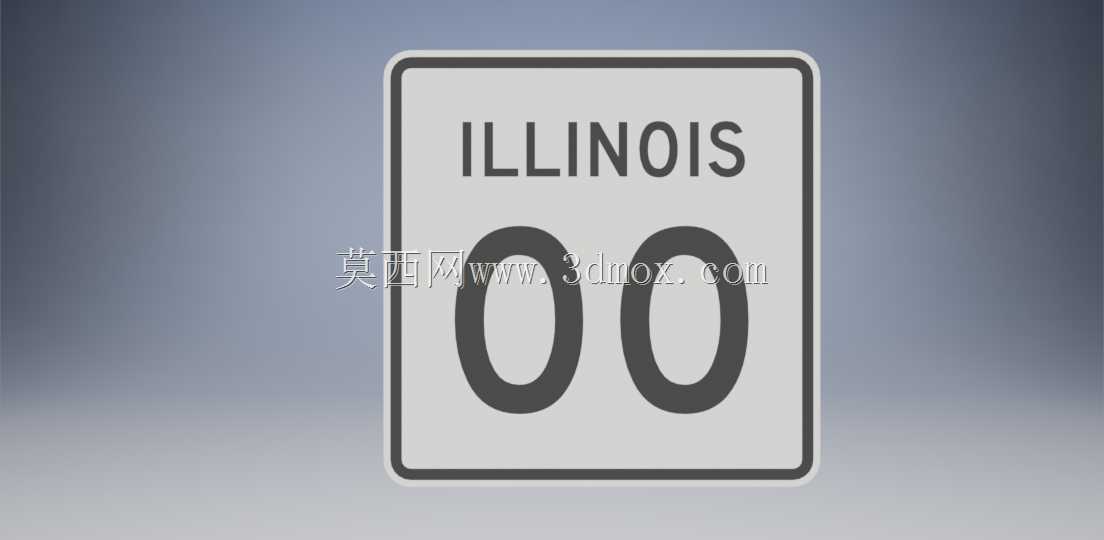

　　在产品功能特性层面，该标识采用2/3比例的M1系列标准路牌规格，牌面采用圆角矩形的盾形轮廓设计，牌面底色选用高对比度的浅灰白色基底，上方印刷州名ILLINOIS字样，下方预留大字号数字区域用于标注具体路线编号，图中展示的00号为通用示意结构，实际应用中可替换为对应路线的数字编号。牌面字符采用无衬线粗体字体，在高速行驶状态下可保证150米外的清晰识别距离，字符与底色的对比度满足公路交通标识的视认性要求，即使在逆光、阴雨等低能见度环境下也能保持较好的识别效果。

　　从设计思路来看，该款路牌严格遵循MUTCD交通控制设施手册中关于州级路线标识的规范要求，整体轮廓采用带圆角的矩形盾形结构，边缘设置凸起的边框结构，既可以提升牌面的结构强度，避免长期户外使用出现边缘弯折变形，也能形成视觉边界，强化牌面内容的视觉聚焦效果。建模过程中重点还原了牌面的分层结构，包括底层的金属基板、中层的反光膜层、表层的印刷字符层，以及牌面边缘的包边结构，各部件的装配间隙完全参照实际路牌的生产工艺设置，可直接用于交通设施展示场景的渲染、路牌生产前的结构校核工作。

　　在外形尺寸与安装边界层面，该款2/3比例的M1-1100规格路牌，整体长宽比例严格匹配州级路线标识的标准比例，安装时通常搭配单柱式或双柱式金属立杆，立杆与牌面的连接采用抱箍式固定结构，牌面安装高度需满足路面净空要求，即牌面下沿距离路面高度不低于2.1米，避免通行车辆剐蹭牌面。牌面背部设置有横向与纵向的加强筋结构，用于提升大尺寸牌面的抗风载能力，可承受12级大风的风压载荷，不会出现牌面弯折、固定点脱落的问题。建模时对安装孔位的位置、孔径尺寸都做了精准还原，孔位间距符合通用路牌安装支架的尺寸标准，可直接导出工程图用于安装支架的配套设计。
