内燃机活塞连杆组件精密三维结构设计

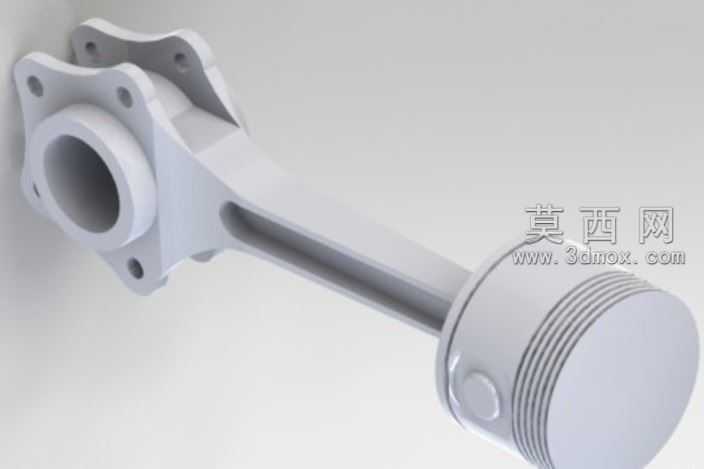

本作品为内燃机核心动力传递组件的三维建模成果，建模过程以真实内燃机活塞连杆的工作逻辑为核心依据，全程遵循机械设计的尺寸配合规范完成。建模阶段首先完成活塞主体的结构搭建：针对活塞头部的多道环槽结构，采用等距偏移加切除的方式精准控制槽宽与槽深，保证后续活塞环安装的配合公差符合设计要求；活塞销座部位通过加强筋结构做过渡处理，既保证销孔的同轴度精度，也通过结构优化降低工作过程中的应力集中风险。连杆部分采用一体化建模思路，杆身采用工字形截面结构，在保证整体结构强度的前提下尽可能降低组件自重，大小端的连接部位做圆弧过渡处理，避免应力突变带来的结构失效风险；连杆大端与活塞的连接法兰部位，精准绘制了多个螺栓安装孔的位置，孔位分布完全遵循圆周等分的设计规范，保证装配时的连接可靠性。材质渲染阶段，整体部件采用哑光银灰色金属材质，模拟铸铝合金经机加工后的表面质感，对活塞环槽、连杆安装孔等精密配合面做细微的高光处理，区分加工面与非加工面的视觉差异，同时添加柔和的环境光影效果，清晰呈现各部位的结构层次与衔接关系。设计过程中充分考虑组件的实际运动逻辑，活塞与连杆的连接部位预留了合理的活动间隙，整体结构完全匹配内燃机往复运动的工作需求，各部位的壁厚、过渡圆角均经过结构合理性校验，既满足动力传递的强度要求，也兼顾了轻量化的设计目标，完整还原了活塞连杆组件从结构设计到细节处理的全流程设计思路。
