仿真羽毛球运动用品三维结构设计

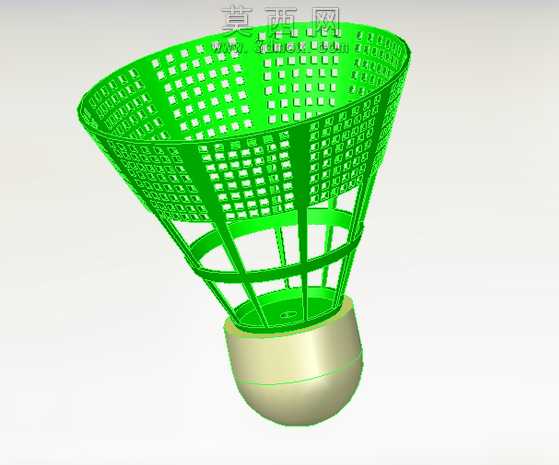

本作品为仿真羽毛球的三维结构设计，整体采用参数化建模思路完成，在三维建模软件中先通过草绘绘制羽毛球裙部的锥形轮廓基准线，以旋转命令生成整体外形的基础曲面，再针对羽毛球裙部的镂空网格结构进行阵列设计：先绘制单个方形镂空的草绘特征，通过沿锥形曲面的方向阵列与圆周阵列结合的方式，均匀排布所有镂空孔洞，同时在裙部内侧设计多圈环形加强筋与纵向支撑肋，保证镂空结构的力学强度，避免结构受力出现形变。球托部分采用半球形加短圆柱的组合结构，通过旋转凸台命令生成实体，与裙部底部的连接位置设计了嵌套式的卡位结构，让两部分的装配定位精准，无需额外紧固件即可完成拼接。材质渲染阶段，裙部部分赋予半透明的亮绿色塑料材质，调整材质的粗糙度与透光率参数，模拟真实羽毛球裙部的轻质通透质感，同时为网格棱边添加轻微的倒角特征，避免尖锐棱角带来的视觉生硬感；球托部分赋予米白色的软质泡沫材质，调整材质的漫反射参数与轻微的凹凸纹理，还原软质球头的哑光质感。设计过程中严格参照真实羽毛球的尺寸比例，整体锥度、裙部高度与球托直径的比例完全贴合实物规格，镂空网格的排布密度也参考真实羽毛球的通风阻力需求设计，既保证外观的仿真度，也兼顾了结构的空气动力学合理性，所有特征均采用全参数化驱动，后续可根据不同的使用需求调整整体尺寸、镂空密度、筋条厚度等参数，适配不同规格的羽毛球设计需求，建模过程中所有特征的父子关系清晰，无冗余特征，模型可直接导入渲染软件生成效果图，也可导出用于3D打印验证结构或进行运动仿真分析。
