道路合流警示菱形指路标识结构设计

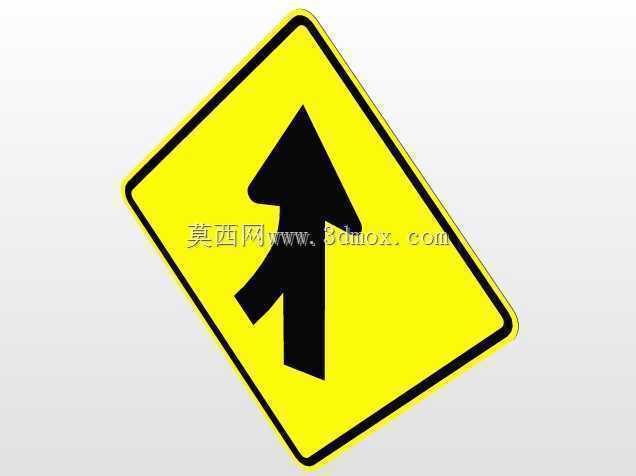

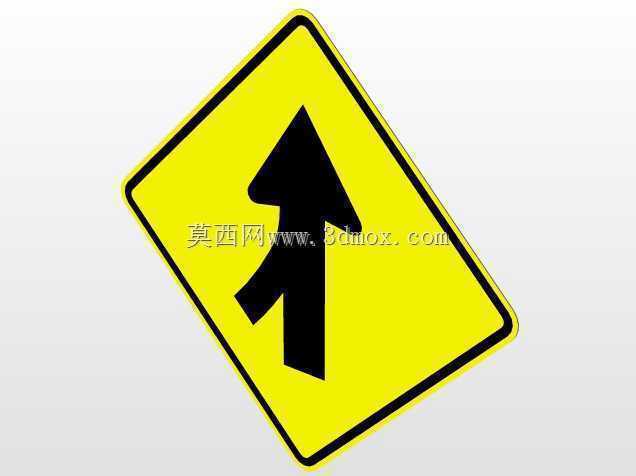

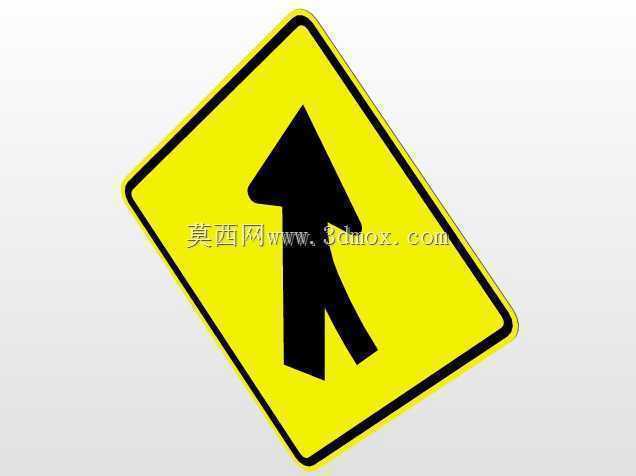

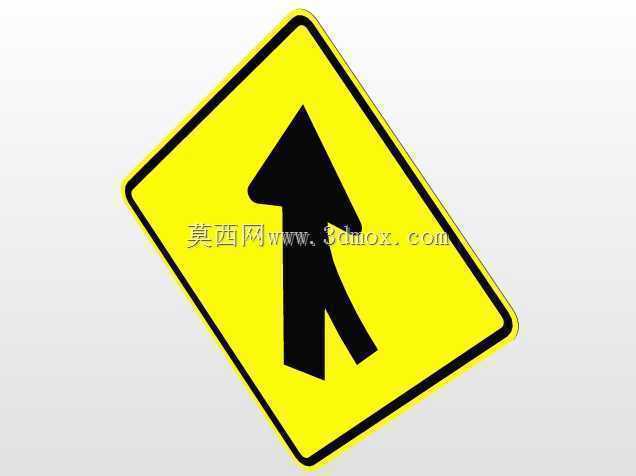

　　这类合流警示标识主要应用在城市支路与主路交汇、匝道并入主线、厂区内部道路交叉等视线存在遮挡的路段，核心作用是提前向驾驶员传递前方车道即将出现侧向车流并入的信息，预留足够的反应与减速距离，规避因突发并线引发的刮擦、碰撞事故。从结构设计层面来看，标识采用标准菱形外轮廓，这种轮廓在交通标识体系中本身就属于警示类标识的专属形态，驾驶员在较远位置就能通过轮廓快速识别标识属性，无需靠近辨识文字或图案，大幅提升信息传递效率。标识面板的图案设计采用直行箭头搭配侧向分叉箭头的组合形式，箭头线条做了圆角钝化处理，既保证图案辨识度，也避免锐角结构在生产、运输、安装过程中出现应力集中导致的面板变形、反光膜起翘问题。设计过程中需要严格匹配道路视距要求，

　　不同设计时速的路段对应不同的标识安装高度与面板尺寸，常规城市次干路使用的该类标识，面板对角线长度控制在70至90厘米区间，安装时标识下沿距离路面高度不低于2.5米，确保小型车辆、大型货运车辆的驾驶员都能在有效视距范围内清晰捕捉标识信息，同时不会被路侧绿化、护栏等设施遮挡。标识的安装边界需要考虑路侧净空要求，立柱外侧距离道路硬路肩边缘不小于30厘米，避免突出结构对通行车辆形成剐蹭风险，立柱基础的埋深需要结合当地常年最大风力、土壤承载力做对应调整，保证极端大风天气下标识不会出现倾斜、倒伏。面板基材通常选用铝合金板材，厚度根据面板尺寸匹配，边缘做卷边处理提升整体结构刚度，表面粘贴的工程级反光膜需要保证不同光照条件下的可视性，

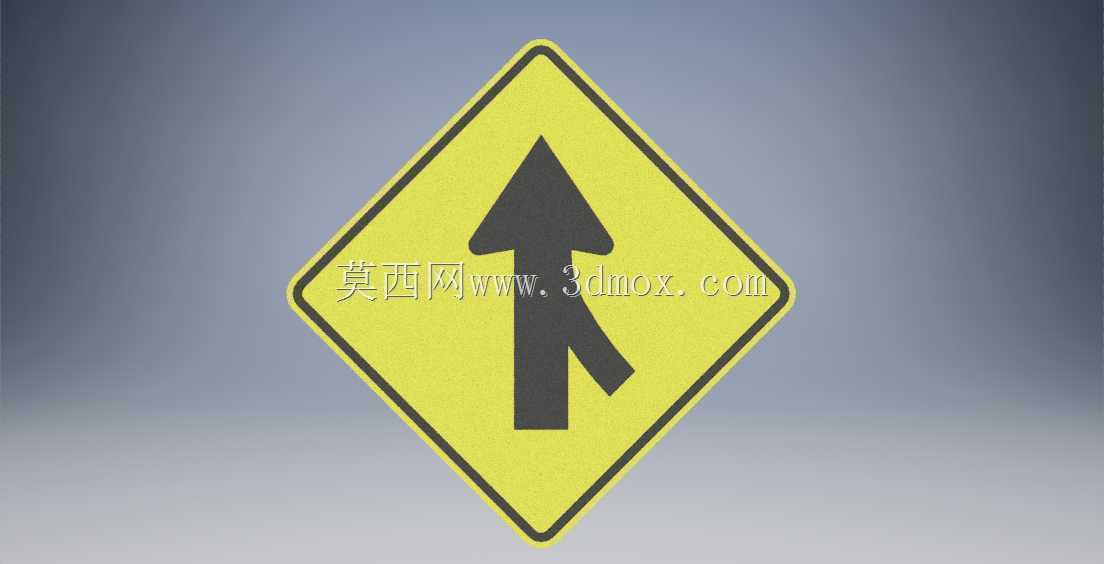

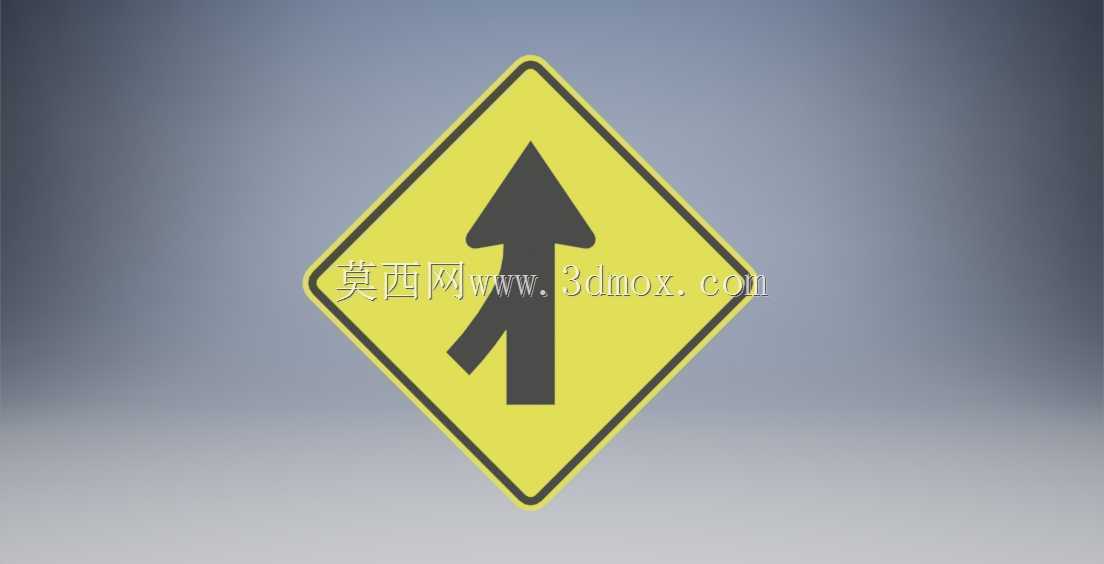

　　白天依靠黄底黑图案的高对比度传递信息，夜间通过车辆灯光的反射清晰呈现图案内容，无需额外供电即可实现全时段警示作用。在三维建模过程中，需要还原标识面板的折边结构、立柱与面板的连接抱箍细节、基础法兰的安装孔位，确保模型可以直接用于交通设施的预制加工、道路施工方案的可视化模拟，也能为智慧交通场景的数字孪生搭建提供精准的设施模型支撑。建模时需要注意图案的比例精度，箭头的尺寸、位置偏差不能超过相关规范要求，避免出现图案变形导致的标识信息传递偏差，同时要预留反光膜层的厚度尺寸，匹配实际生产的工艺公差，让模型的装配关系完全贴合现场安装的实际流程。
