两英寸蒸煮台用支撑环夹结构设计

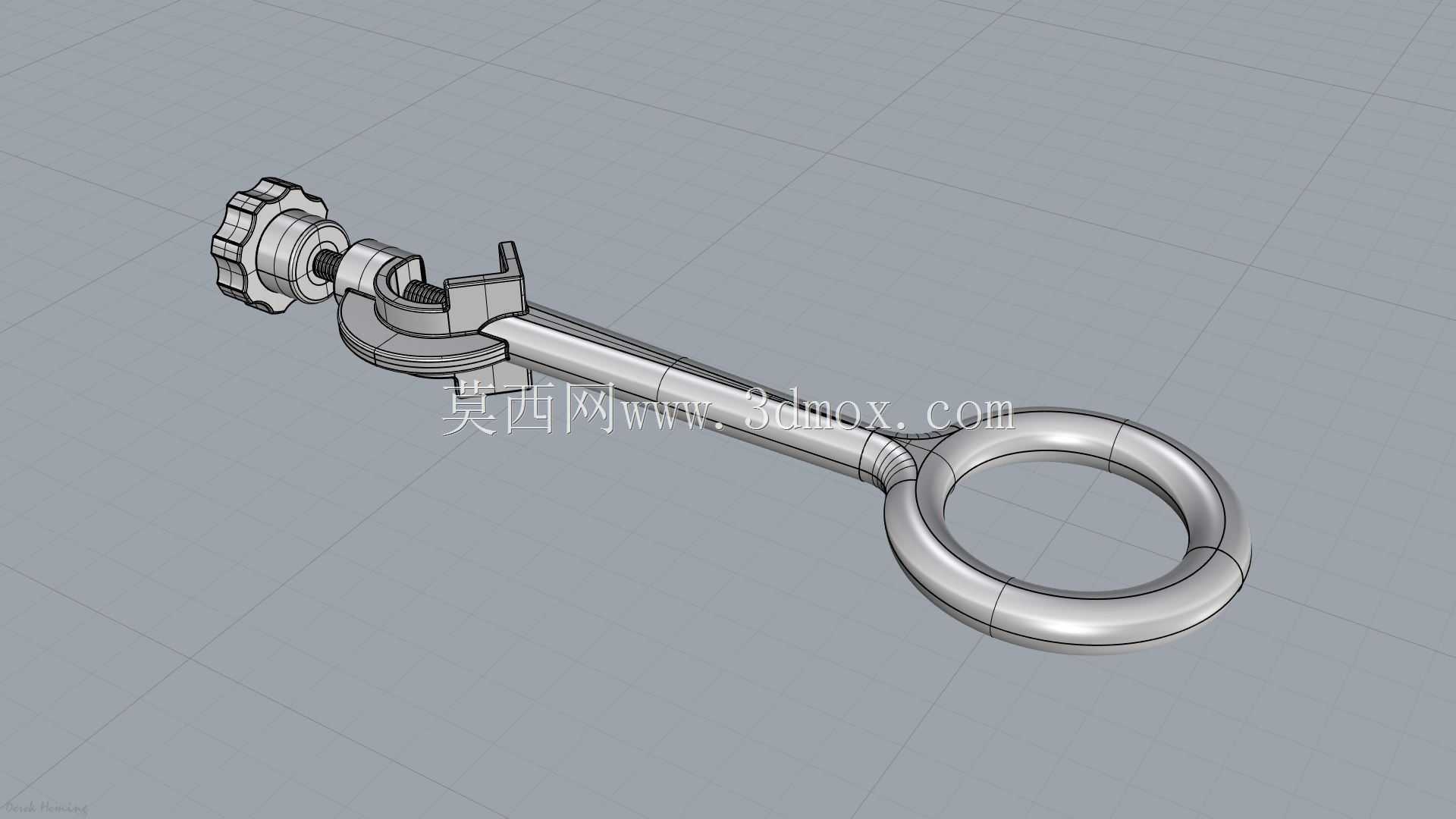

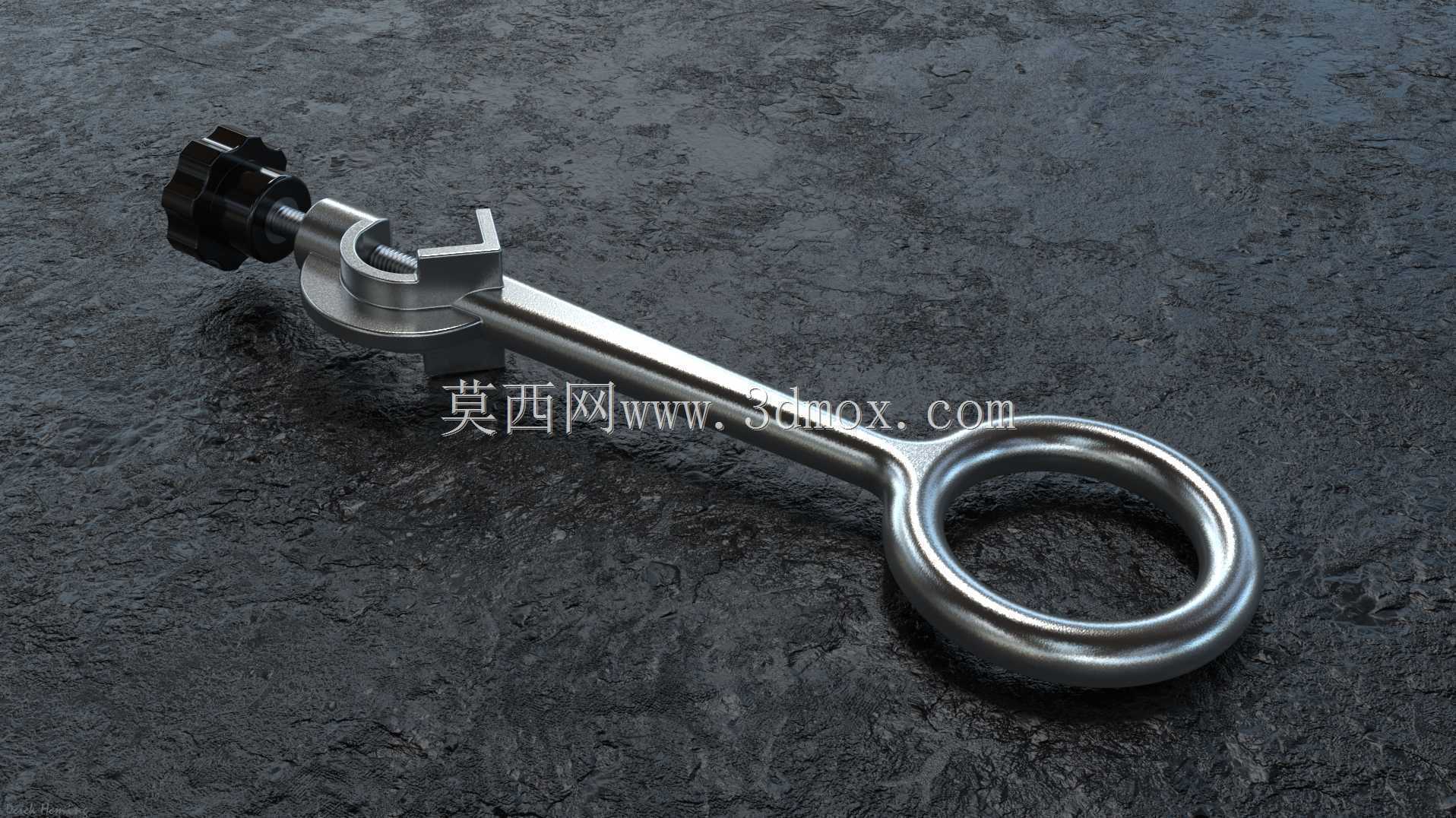

　　这款两英寸规格的支撑环夹，主要适配商用蒸煮台的管路与蒸架固定场景，在餐饮后厨的蒸制设备、实验室小型蒸汽发生装置的辅助固定环节也有广泛应用。从实际使用场景来看，蒸煮作业环境长期处于高湿、高温且存在蒸汽冷凝水侵蚀的工况，夹体整体采用不锈钢材质加工，表面做钝化处理，能够抵御长期水汽侵蚀带来的锈蚀问题，避免频繁更换夹具带来的运维成本上升。产品的功能设计围绕快速装夹、可靠锁紧两个核心需求展开，尾端的指环结构方便操作人员单手握持完成开合操作，无需额外辅助工具即可实现快速对位，前端的C型卡爪适配两英寸外径的环形支撑管，卡爪内侧做了微小的防滑齿纹处理，锁紧后不会因为设备运行产生的微幅振动出现松脱移位。端部的滚花旋钮采用大阻尼防滑设计，

　　操作人员即便佩戴隔热手套也能轻松完成锁紧力度调节，旋钮的螺纹行程经过匹配设计，旋转三到四圈即可完成从松脱到完全锁紧的全行程操作，不会出现空转行程过长影响装夹效率的问题。从设计思路层面，建模阶段优先考虑了装夹的容错空间，C型卡爪的开口尺寸比适配的两英寸管外径大0.8毫米，既能够保证管件顺利卡入，也不会因为间隙过大导致锁紧后出现旷量，夹臂的杆身截面采用扁方结构，相比等直径圆杆拥有更好的抗扭刚性，在承受最大锁紧力时不会出现杆身弯曲变形的问题。指环部分采用圆弧过渡的封闭环形结构，边缘做了R2的圆角处理，握持操作时不会划伤操作人员手部，同时指环的内径尺寸适配成年人手指的常规粗细，戴薄款劳保手套也能顺利穿入操作。安装边界方面，

　　这款夹具不需要额外的安装基座，直接卡装在配套的支撑环上即可使用，夹体整体的轴向长度控制在120毫米左右，锁紧后突出支撑管外壁的尺寸不超过40毫米，不会在蒸煮台周边形成突兀的突出结构，避免操作人员过往时发生磕碰。夹臂与C型卡爪的连接位置采用一体加工成型结构，没有焊接接缝，从根源上避免了焊接位置在长期冷热交替环境下出现焊缝开裂的问题，整体结构没有易损的小零件，日常使用仅需定期清理螺纹位置的食物残渣与水垢即可保证锁紧顺畅，长期使用的可靠性表现优异。在实际选型适配时，需要确认待固定的支撑管件外径为两英寸，也就是公称通径DN50的标准管材，若管材外径偏差超过1毫米，可能会出现卡装过松或者无法卡入的问题，夹体可承受的最大横向载荷为15公斤，足够承载常规蒸盘、小型蒸屉的重量，不会出现负载变形松脱的问题。
