内燃机燃油分配配气结构三维数模

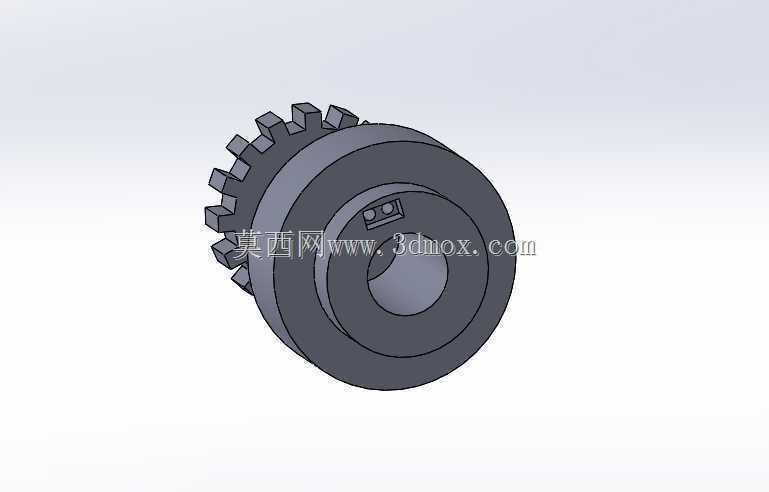

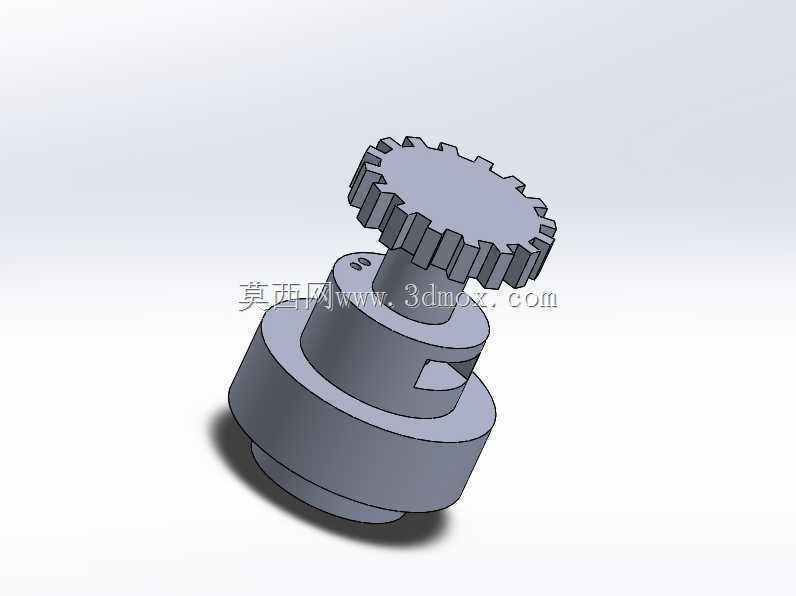

　　这套结构应用于小排量二冲程内燃机的燃油供给与配气环节，布置在化油器后端、气缸顶部的安装位，是衔接油气混合输出与气缸进排气动作的核心功能部件。顶部的传动齿轮与曲轴输出端的齿轮啮合，获取旋转动力，整套部件随曲轴转速同步转动，匹配发动机不同工况下的进排气时序需求。水平轴段开设的主通孔承担油气输送与废气排出的双重功能，进气阶段承接化油器输送来的燃油-空气混合气，将其导入气缸燃烧室；做功完成后，同一孔道转过对应角度对准排气通道，将燃烧后的废气导出，最初的设计方案里排气通道与化油器采用单管道直连，台架试验阶段发现270度曲轴转角位置容易出现混合气预燃问题，高温废气倒灌会烧蚀连接管道，因此调整了孔道的旋转配气相位，将点火做功、

　　废气抽取完成后的停留位置设置为原位置逆时针旋转90度的方位，彻底规避了废气倒灌引发的预燃风险。顶部端面开设的两个同轴小孔为火花塞安装位，可直接适配标准规格的火花塞，安装后电极端直接伸入燃烧室区域，保证点火能量直接作用于压缩终了的混合气，减少点火延迟。整套结构的安装边界以底部圆柱凸台为定位基准，凸台外径与气缸顶部的安装沉孔采用间隙配合，装配时直接嵌入沉孔后通过端面密封垫实现气密性密封，无需额外设计复杂的连接法兰，径向尺寸控制在适配单缸小排量发动机的气缸盖安装范围内，轴向总高度从底部安装端面到齿轮顶面的尺寸经过压缩，不会超出气缸盖上部的预留安装空间，避免与发动机外围的导风罩、油箱部件产生运动干涉。齿轮采用标准渐开线直齿设计，啮合间隙控制在常规机械传动的合理范围内，既保证传动过程无卡滞，也能减少齿轮啮合产生的噪音，齿轮下方的轴段设置有定位卡槽，可装入卡圈限制整套旋转部件的轴向窜动，避免长期运转后部件移位导致配气相位偏差。
